带派克密封的26000Kgf重载液压缸结构

　　在重型冶金轧制生产线、大型工程机械举升机构、船舶甲板起重设备这类需要大推力直线动作的工况里，液压缸作为把液压能转化为机械能的核心执行部件，其密封可靠性、负载承载能力直接决定整套设备的运行稳定性。这款额定承载26000Kgf的液压缸，在设计阶段就瞄准了连续重载、工况存在一定粉尘与液压油污染的使用场景，配套选用派克品牌的密封组件，从密封件的材质适配性、结构配合精度上解决重载工况下常见的内泄、外漏、密封件过早磨损问题。

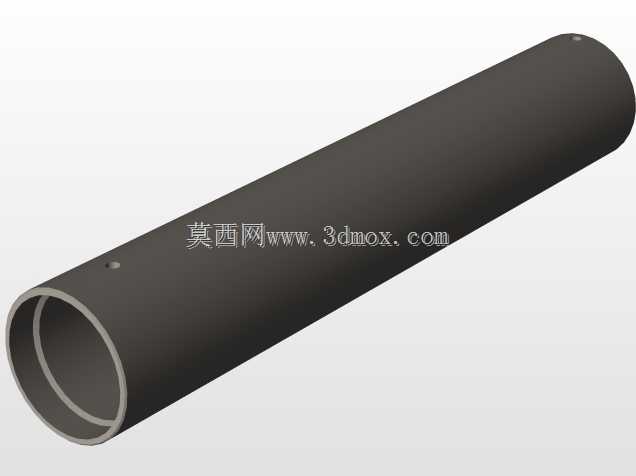

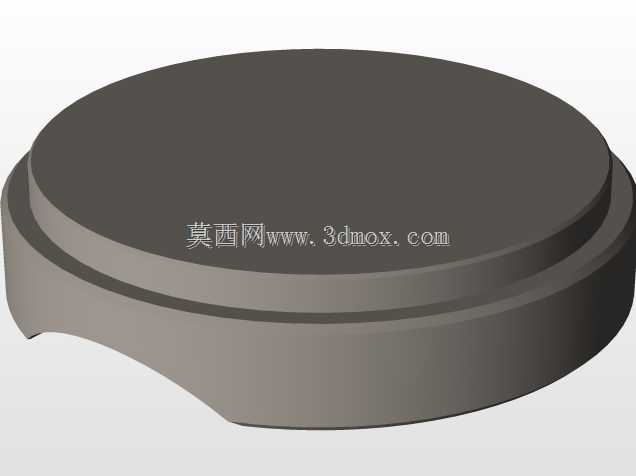

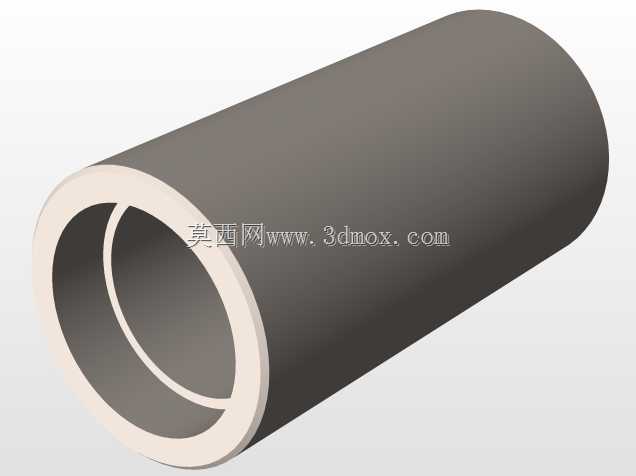

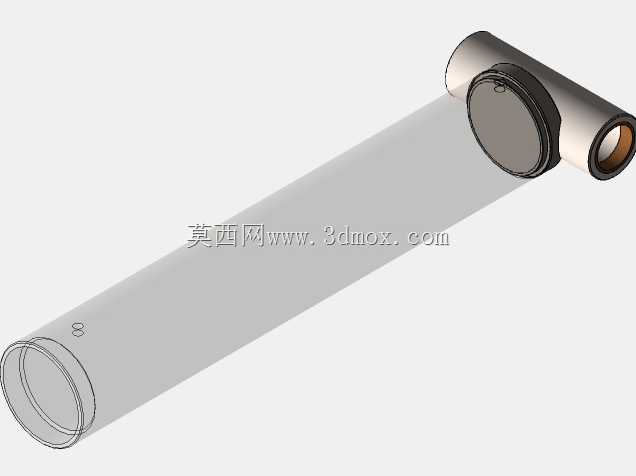

　　从结构设计思路来看，这款液压缸采用单杆双作用的结构形式，缸筒选用高精度冷拔无缝钢管加工，内孔经过珩磨处理达到合适的表面粗糙度，既减少活塞密封运动时的摩擦阻力，也能给密封件提供均匀的支撑面，避免局部应力集中造成密封件啃伤。两端的铰接式安装结构，是考虑到重载工况下设备动作时难免存在微小的安装同轴度偏差，铰接结构可以自动补偿角度偏差，避免活塞杆承受额外的径向弯矩，防止活塞杆弯曲变形或者导向套过早磨损。活塞杆表面经过中频淬火后镀硬铬处理，硬度和表面光洁度都满足重载往复运动的要求，能抵御外界粉尘、水汽的腐蚀，也减少密封件的磨粒磨损。

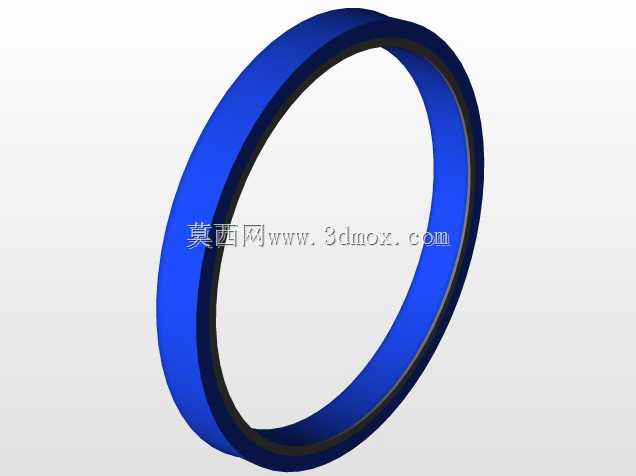

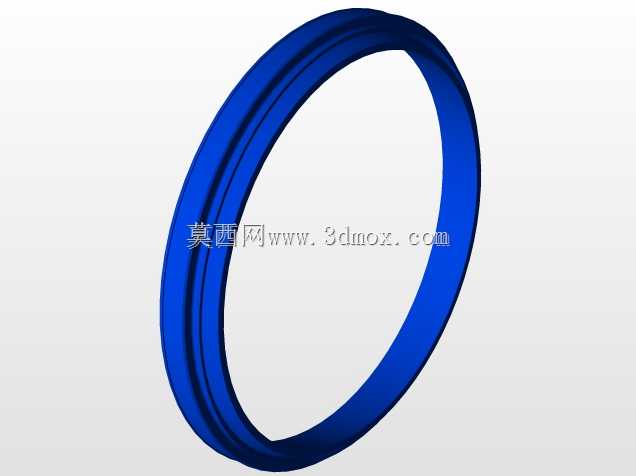

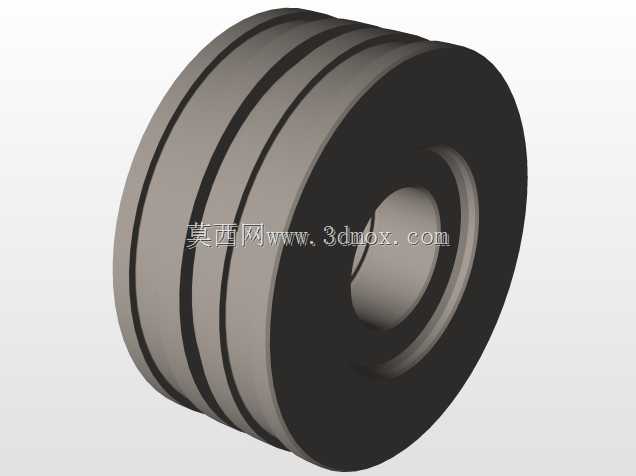

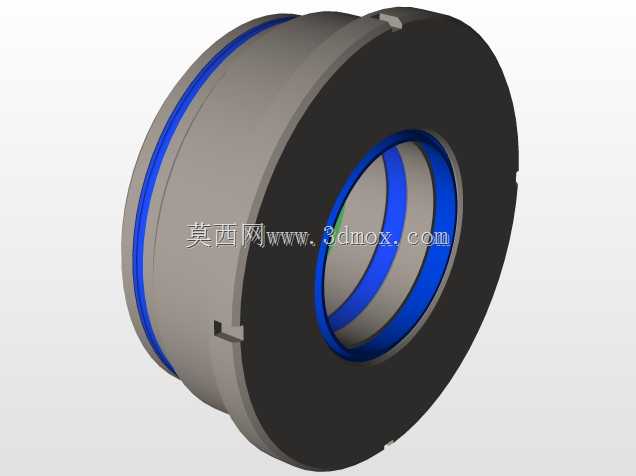

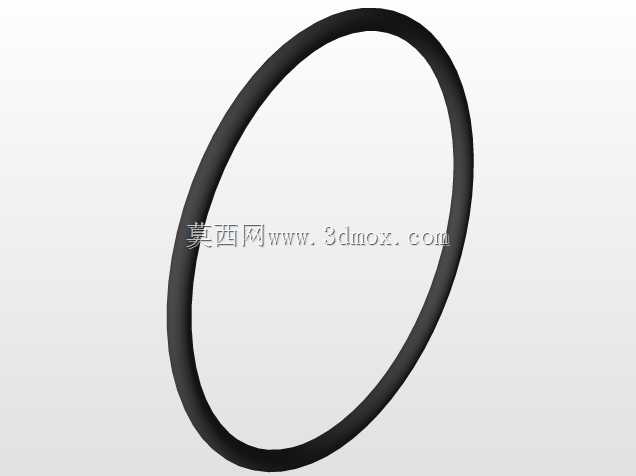

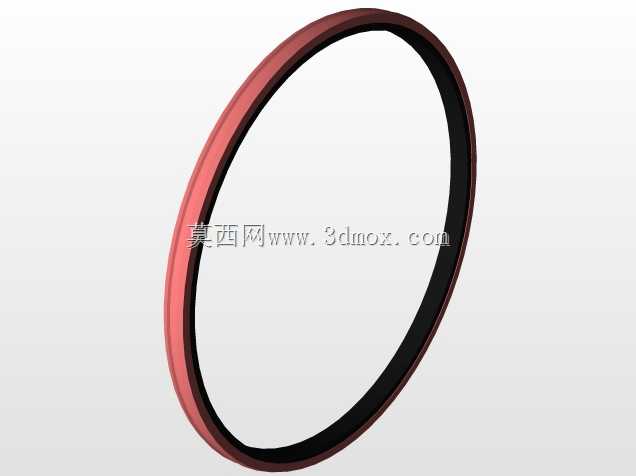

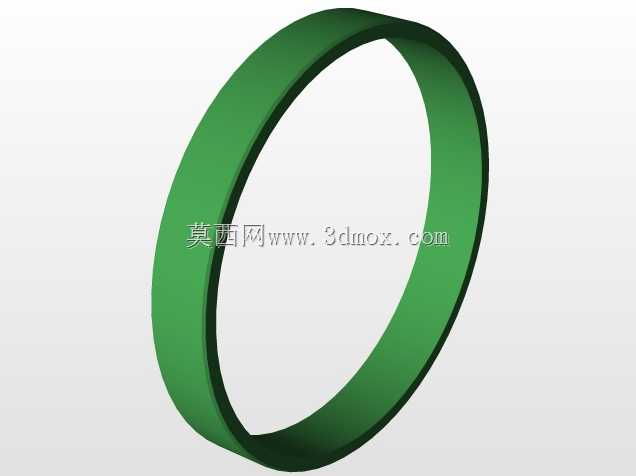

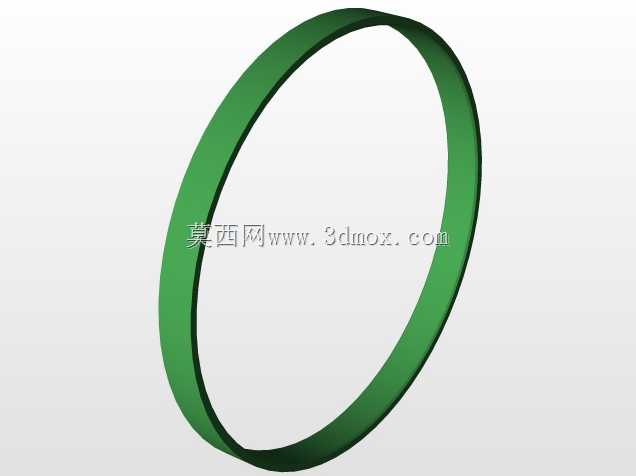

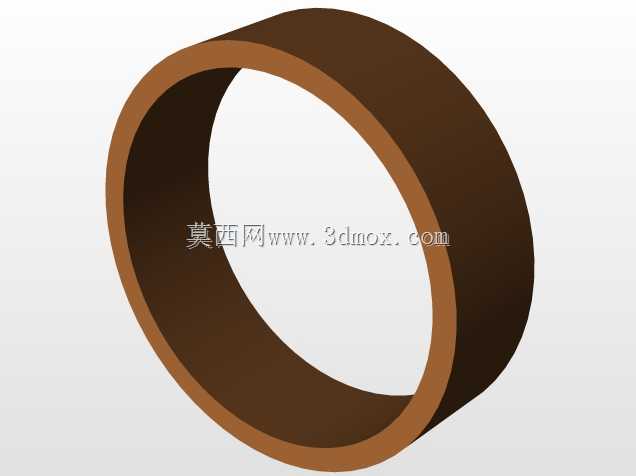

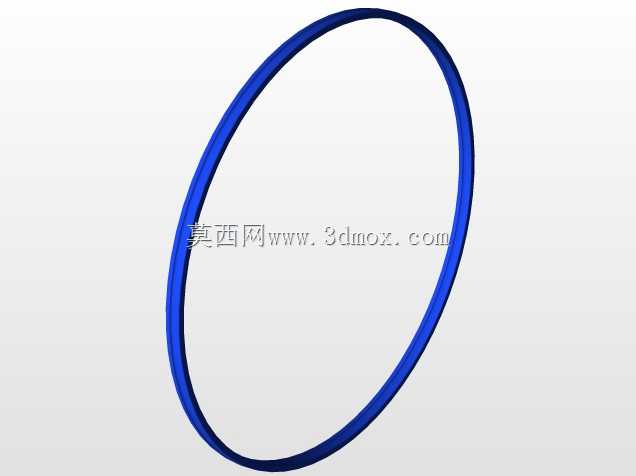

　　密封结构的搭配是这款产品的设计重点，活塞部位采用格莱圈加O型圈的组合密封形式，格莱圈的特康材质具备低摩擦、抗挤出的特性，配合弹性O型圈的预紧力，在高压工况下也能保持可靠的密封效果，不会因为压力波动出现内泄增大的问题；导向套部位除了主密封之外，还设置了防尘圈、支撑环，防尘圈可以刮除活塞杆外露表面附着的粉尘、铁屑等杂质，避免杂质被带入缸筒内部污染液压油、损伤密封件，支撑环采用耐磨的酚醛夹布材质，能承受活塞杆的径向载荷，保持活塞与缸筒的同轴度，避免金属直接接触造成拉缸。

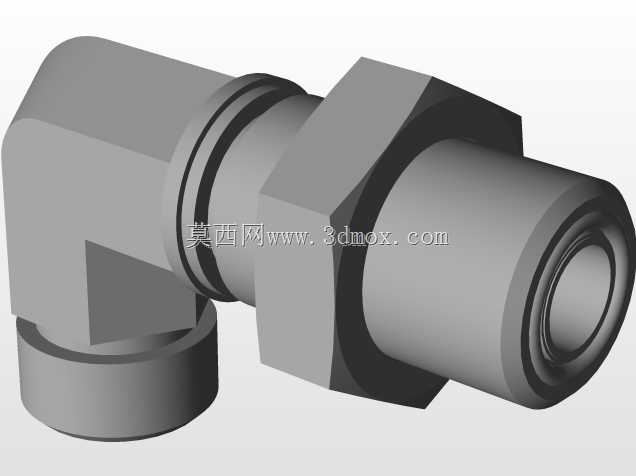

　　从安装边界来看，这款液压缸的两端铰接孔中心距在全缩状态下适配多数重载设备的安装空间，活塞杆行程满足常规举升、压紧动作的行程需求，铰接孔的尺寸与配套的销轴尺寸匹配，安装时不需要额外加工转接件，两端的油口采用标准公制螺纹连接，方便现场配接液压管路，油口位置设置在缸筒两端的合理位置，避免管路与周边结构件发生运动干涉。在实际应用中，这类液压缸常配套在液压系统压力16-25MPa的回路中，配合平衡阀、液压锁等阀件，可以实现负载的长时间保持，不会因为内泄出现负载沉降，在冶金设备的轧辊压紧、工程机械的动臂举升、港口设备的舱盖启闭场景中，这种带可靠密封的重载液压缸能大幅降低设备的维护频次，减少因为密封失效造成的停机损失。

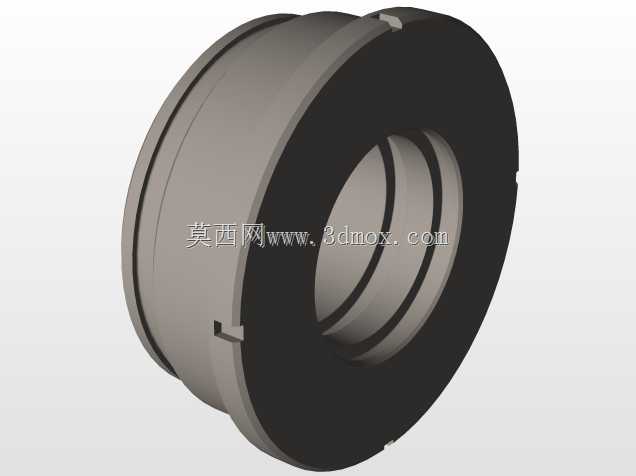

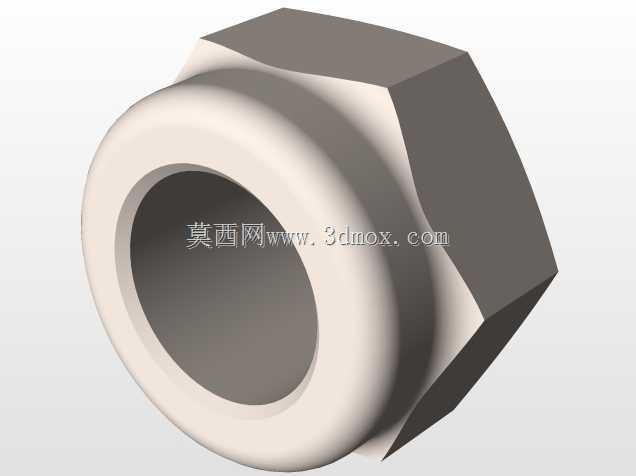

　　建模过程中，对密封件的安装槽尺寸严格按照派克密封的样本参数进行设计，槽宽、槽深、槽口的倒角都控制在公差范围内，避免因为安装槽尺寸不合格造成密封件压缩量过大或者过小，压缩量过大会导致密封件摩擦阻力增大、温升过快加速老化，压缩量过小则会在高压下出现泄漏。活塞杆与活塞的连接采用螺纹加防松螺钉的结构，避免重载往复运动时螺纹松动造成活塞脱落，导向套与缸筒的连接采用螺纹加锁紧螺母的结构，方便后期维护时拆解更换密封件，不需要破坏缸筒结构。整体结构没有多余的复杂设计，所有结构都围绕重载工况下的可靠性、易维护性展开，每一处配合尺寸的选择都经过实际工况的验证，能满足长时间连续重载运行的使用要求。
