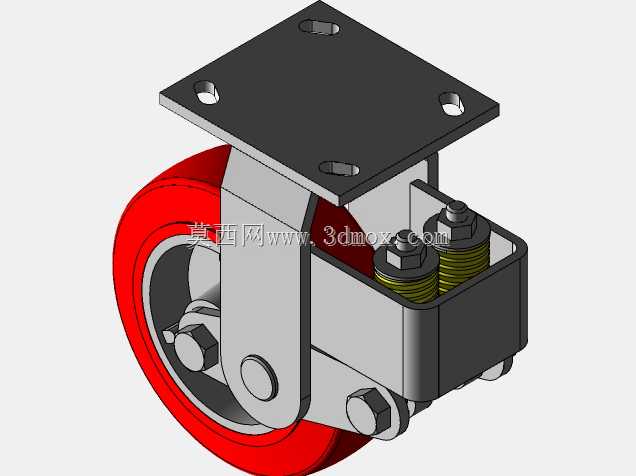

六英寸带弹簧减震方形安装万向脚轮

　　这款六英寸减震脚轮的设计，核心是解决工业场景中移动设备行走时的振动冲击问题，在车间周转AGV、重型工具柜、移动式检测设备、自动化产线接驳台这类需要频繁移位、同时对振动敏感的设备上适配性极强。日常车间地面难免存在焊缝凸起、地坪缝隙、小型杂物磕碰，普通刚性脚轮在经过这些不平整区域时，轮体受到的冲击会直接传递到设备本体，轻则导致设备上的精密仪表指针偏移、紧固件松动，长期使用还会造成设备内部结构疲劳损伤，而这款脚轮内置的双组螺旋压缩弹簧，能在轮体遇到凸起或凹陷时产生自适应伸缩，将垂直方向的冲击能量通过弹簧形变吸收，避免刚性冲击直接传导到设备安装面。

　　从结构设计逻辑来看，这款脚轮采用顶部方形法兰安装结构，安装板上预留四个对称分布的沉头安装孔，安装时可以直接通过螺栓与设备底部的安装梁锁紧，相比丝杆安装的脚轮，方形法兰的接触面积更大，受力分布更均匀，能承受更高的径向与轴向载荷，适配重载设备的安装需求。轮架部分采用厚钢板折弯焊接成型，主支撑臂与安装座之间通过大直径销轴铰接，保证轮体可以360度水平旋转实现万向转向，铰接位置的销轴配合耐磨衬套，长期转向使用也不会出现松旷异响。弹簧组件被封闭在冲压成型的防护壳体内，避免车间内的铁屑、灰尘、切削液进入弹簧间隙，防止弹簧卡滞或锈蚀失效，防护壳同时也能对弹簧的伸缩行程起到限位作用，避免弹簧过载压缩导致并圈失效，也防止弹簧受冲击拉伸出现脱出问题。

　　轮体采用六英寸直径的聚氨酯包胶结构，轮芯为硬质金属材质，外层聚氨酯硬度控制在邵氏85A左右，既保证了轮体的承载能力，又能提供足够的地面附着力，行走时不会在环氧地坪上留下压痕，同时聚氨酯材质本身具备一定的减震效果，和内置弹簧形成二级减震缓冲，进一步降低行走振动。轮体与轮架之间采用双滚珠轴承结构，转动阻力小，即使设备满载情况下，人工推动也不会出现卡滞，转向时的回转阻力也控制在合理范围内，不会出现转向费劲或者跑偏的问题。

　　从安装边界尺寸来看，顶部方形安装板的孔位间距遵循通用重载脚轮的安装规范，设备设计时不需要额外定制安装板，直接替换同规格普通脚轮即可完成升级。轮体的总高度在弹簧处于自由状态时为标准六英寸脚轮安装高度，弹簧压缩行程预留15mm的缓冲量，选型时需要注意设备底部的离地间隙，保证弹簧压缩到极限位置时，设备底部不会与地面凸起物发生剐蹭。轮体的宽度为50mm，接地比压控制在合理范围内，即使在普通环氧地坪上长期行走，也不会造成地坪过度磨损。转向半径方面，因为采用万向旋转结构，轮体的旋转中心与轮面中心存在合理的偏心距，这个偏心距经过反复调校，既保证转向时足够灵活，又不会在设备高速移动时出现轮体摆振的问题。

　　在实际应用场景中，这类减震脚轮特别适合用在电子车间的精密检测设备移动架上，这类设备内部装有光学检测元件，哪怕很小的振动都可能导致检测精度下降，减震脚轮能过滤掉移动过程中绝大多数地面传递的振动，保证设备移位后不需要长时间重新校准。另外在物流周转的重型料架、汽车装配线的移动工装台、厂区内的移动式空压机这类设备上，这款脚轮也能很好地适配，既可以承受设备的满载重量，又能在经过车间地面的伸缩缝、轨道交叉位置时缓冲冲击，延长设备整体的使用寿命，同时也能降低移动时产生的噪音，改善车间作业环境。设计这款三维模型时，所有配合尺寸都按照实际加工公差进行设定，弹簧的刚度参数匹配六英寸脚轮的额定载荷，轮架的钢板厚度经过强度校核，满载情况下不会出现结构变形，安装孔位、铰接位置、轮体间隙都完全符合实际生产装配要求，可以直接用于设备选型参考或者生产出图使用。
