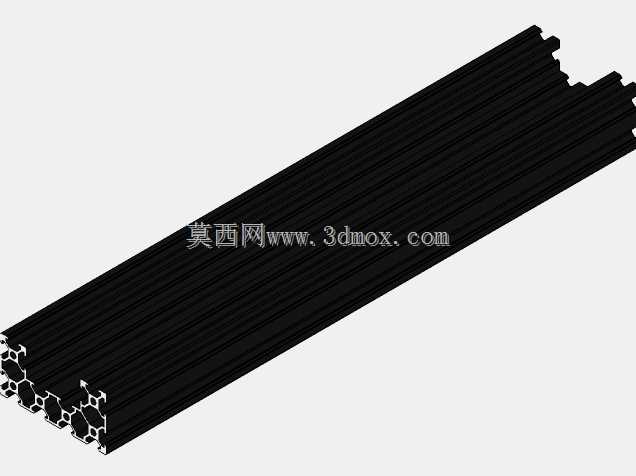

400mm长带V槽C型铝挤压直线导轨结构

　　设计层面，这款导轨采用6061-T6铝合金作为挤压基材，表面做透明阳极氧化处理，首先是兼顾了结构强度与自重控制，铝合金的密度仅为钢材的三分之一左右，在同等截面惯性矩的前提下，能大幅降低运动轴的整体负载，减少驱动端的动力冗余，同时T6状态的热处理工艺能保证型材的刚性满足中低负载下的形变控制要求，不会因为滑台的持续压载出现永久形变，影响导向精度。截面的C型结构设计并非单纯的减重考量，中间的空腔可以直接容纳传动同步带、拖链线缆甚至驱动丝杆的部分结构，让整个运动轴的布局更紧凑，不需要额外设计走线槽或者传动件的防护结构，侧面的V型槽是整个导轨的核心功能面，槽型的角度经过精准控制，配合对应的V型滚轮可以实现零间隙的滚动配合，相比滚珠导轨对安装面的平面度要求更低，即使安装基准面存在0.1mm级别的平面度误差，也能通过滚轮的自适应调整保证运动顺畅度，不会出现卡滞现象。在非标自动化设备、桌面级数控加工装置、小型输送线体的线性导向单元搭建中，这类带V槽的C型铝挤压导轨是应用频次极高的基础构件，区别于传统方形直线导轨的高安装精度要求，这类铝挤导轨的适配场景更偏向中低负载、中等运行速度的往复运动场合，比如桌面3D打印机的运动轴导向、小型雕刻机的龙门移动支撑、自动化检测设备的滑台承载轨道，甚至部分轻型物料移栽机构的导向基准，都能看到这类构件的身影。从实际使用的角度看，这款400mm长度规格的C型导轨，刚好适配多数桌面级设备的单轴行程需求，不需要额外做长型材的裁切加工，能减少现场装配的二次加工工序，降低装配误差累积的概率。

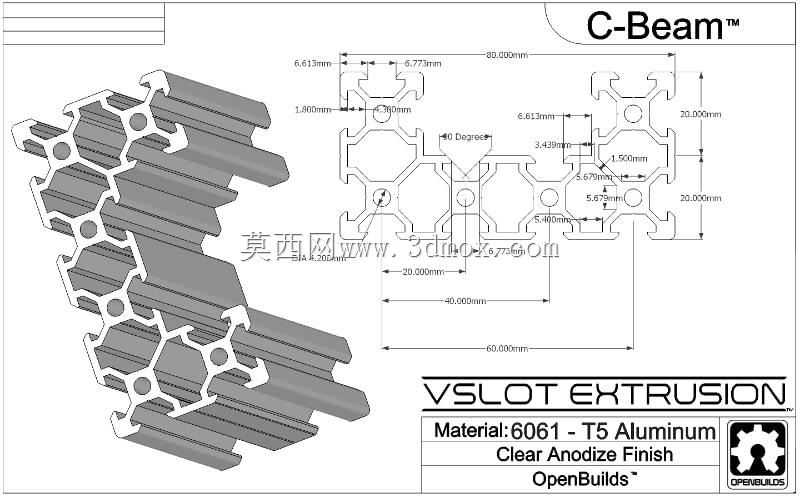

　　从尺寸边界来看，这款导轨的总宽度为60mm，总高度为20mm，安装孔位的间距按照20mm的标准模数排布，能兼容市面上多数通用的铝型材连接配件，不需要单独定制安装紧固件，V槽的槽口尺寸经过精确计算，配合直径合适的V轮时，滚轮与槽面的接触线刚好落在槽面的硬化处理区域，长期运行的磨损量能控制在合理范围内，保证导向精度的保持周期。实际装配过程中，这款导轨的安装基准面设计在C型结构的背部平面，只需要将该面贴合在设备的安装横梁上，按照孔位锁付紧固件即可完成安装，不需要像传统直线导轨那样做复杂的预紧调整、侧基准打表找正，能大幅缩短设备的装配周期，对于小批量定制的自动化设备来说，这种低装配门槛的特性非常友好。

　　另外，型材截面的多个镂空腔体除了减重之外，还可以在腔体内嵌入T型螺母，方便在导轨的任意位置安装行程开关、限位挡块、传感器支架等附件，不需要额外在导轨表面钻孔攻丝，避免破坏导轨的结构强度，也方便后期调整附件的安装位置。在实际运行场景中，这类C型导轨配合V轮使用时，运行噪音远低于滚珠直线导轨，因为滚动接触的面积更小，没有滚珠保持架的碰撞声响，适合用在对噪音有要求的实验室设备、办公场景下的自动化装置中。同时，铝型材本身的抗腐蚀性能经过阳极氧化处理后，能适应普通车间的潮湿环境，不需要额外做防锈涂装，日常维护只需要定期清理V槽内的切屑、灰尘即可，不需要频繁加注润滑脂，维护成本远低于传统钢制导轨。

　　从设计选型的角度看，400mm的长度规格对应的有效行程大概在300mm左右，刚好覆盖多数小型设备的单轴运动范围，选型时只需要确认滑台的总负载、运行速度是否在导轨的承载范围内即可，不需要额外核算型材的扰度，因为这个长度下的C型铝型材自身的扰度量在常规负载下完全能满足普通设备的精度要求，不会因为自身形变影响运动末端的定位精度。很多初次做小型设备设计的工程师容易忽略导轨的安装兼容性问题，这款导轨的截面尺寸完全适配开源的V-Slot铝型材标准，市面上的配套滑台、滚轮、紧固件都能直接通用，不需要单独开模定制配件，能大幅降低设计阶段的配件选型成本，也缩短了配件的采购周期。另外，C型的开口结构还可以直接作为同步带的安装基准，将同步带从导轨的空腔内穿过，两端固定在导轨的端盖上，滑台直接与同步带的带夹连接，整个传动与导向结构完全集成在导轨的截面范围内，让整个轴的外观更简洁，也能避免传动部件外露带来的安全隐患。
