微型直线导轨滑块组件结构设计

　　在精密传动与直线导向场景中，微型导轨滑块是小行程、高精度位移工况下的核心承载部件，常见于桌面级自动化检测设备、小型点胶工位、3D打印运动轴、光学检测调焦平台、半导体晶圆搬运模组这类对安装空间有严格限制的设备结构中。这类部件的核心作用是为运动负载提供高精度的直线往复运动导向，同时承受垂直于安装面、平行于安装面的多方向载荷，保证运动过程中无卡滞、无侧向窜动，重复定位精度控制在微米级区间。

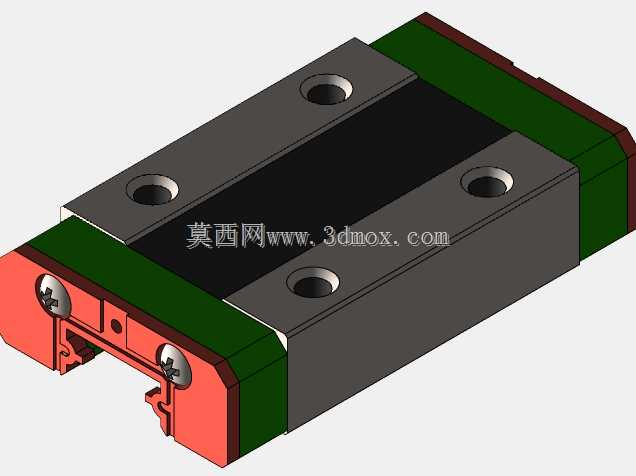

　　从结构设计逻辑来看，这款滑块采用四方型标准本体结构，本体为合金钢材质经淬火处理，保证足够的刚性与耐磨性能，四个安装沉孔均匀分布在本体上表面，安装时可直接通过内六角螺丝将滑块固定在运动负载的安装面上，沉孔设计可避免螺丝头突出滑块上表面，节省垂直方向的安装空间，不会和负载上的其他结构产生干涉。滑块两侧的端盖采用工程塑料材质，内部集成了滚珠循环回流通道，当滑块沿导轨做直线运动时，钢珠在滚道与回流通道之间持续循环，将滑动摩擦转化为滚动摩擦，大幅降低运动阻力，即使在低速微动工况下也不会出现爬行现象。端盖外侧设置了密封刮片，采用双唇口结构，可在滑块运动过程中刮除导轨表面附着的粉尘、切屑碎屑，避免杂质进入滚道内部造成钢珠磨损、卡滞，延长整体使用寿命，同时端盖上预留了润滑注油口，可定期补充润滑脂，维持滚道与钢珠之间的油膜完整性，降低长期运行的磨损量。

　　滑块与导轨配合的滚道采用哥特式圆弧结构，接触角设计为45度，可同时承受径向载荷、反径向载荷以及左右方向的横向载荷，各方向载荷能力均衡，适合多方向受力的复杂运动工况。导轨部分采用标准微型导轨截面，底部为平面安装基准，两侧为经过精密磨削的滚道面，导轨上的安装孔为沉孔设计，可通过螺丝将导轨固定在设备的安装基座上，安装时需先校准导轨的直线度，保证两根平行导轨的平行度公差在要求范围内，避免滑块运行过程中出现预压过大、磨损加快的问题。

　　从安装边界来看，这款滑块的宽度、长度、高度尺寸均适配7mm规格的微型直线导轨，属于微型导轨系列中的小规格型号，适合安装空间紧凑、负载重量不大的精密运动场景。设计过程中需要重点关注滑块与导轨的配合预压，预压过大会导致运动阻力增大、运行发热明显，预压过小则会出现间隙，影响运动精度与刚性，针对不同的应用场景可选择不同的预压等级：轻预压适合低阻力、高速往复的轻载场景，中预压适合有一定悬臂负载、要求较高刚性的定位场景，重预压则适合重载、高振动冲击的工况。在三维建模过程中，需要准确还原钢珠的循环路径、滚道的曲率参数、安装孔的位置尺寸与沉孔深度，同时要预留端盖密封件的安装槽位，保证装配时各部件无干涉，滑块在导轨上滑动顺畅无卡滞。另外，建模时需要考虑滑块的行程限位，避免滑块运动到导轨端部时出现脱落，通常导轨两端会搭配限位挡块，挡块的安装位置需要根据设备的实际行程来确定，保证滑块在全行程范围内运动时不会撞击端盖造成损坏。在实际选型应用中，还需要根据负载的重量、运动速度、加速度、行程长度来计算额定寿命，确认所选规格的导轨滑块满足设备的设计使用寿命要求，同时要考虑使用环境的洁净度、温度范围，选择适配的密封件与润滑脂类型，比如在洁净室环境中需要使用低发尘的润滑脂，在高温环境中需要选用耐高温的密封材质与润滑介质。
