1200mm规格4020西格玛V型铝型材

　　在非标自动化产线搭建、小型设备机架组装、检测工位治具固定这类场景里，V型槽铝型材的应用占比一直不低，这款4020规格的西格玛系列V型铝型材，就是针对轻载导向、框架快速拼接需求开发的结构件。很多做桌面级输送线、视觉检测滑移平台的工程师，在选导向支撑件的时候，常会纠结是用直线导轨配滑块还是用带V槽的铝型材搭配滚轮，前者精度高但成本高、安装对基准要求严，后者虽然精度等级稍低，但胜在自重轻、拼接灵活、后期改造成本低，对于行程在1米左右、负载不超过5kg的滑移工位来说，这类V型铝型材的性价比优势非常明显。

　　从截面设计来看，这款型材采用40mm宽度、20mm高度的矩形截面，属于窄边高刚性的小规格型材，V型槽开设在型材的单侧安装面上，槽口的角度经过反复校核，刚好适配标准V型滚轮的接触面，滚动过程中不会出现卡滞、偏磨的问题，槽道的深度控制在3mm左右，既保证滚轮有足够的接触面积承受径向载荷，又不会因为槽深过大削弱型材整体的抗弯截面模量。很多新手工程师在选这类型材的时候容易忽略壁厚参数，这款型材的主受力壁厚达到2mm，连接端的攻丝位置做了局部加厚处理，用M5螺丝锁紧连接角件的时候，不会出现滑牙、型材局部变形的问题，哪怕是1.2米的整根长度，两端简支状态下中间位置的静载挠度也能控制在0.5mm以内，完全能满足轻载滑移工位的刚性要求。

　　实际安装过程中，这款型材的安装边界也做了充分的兼容设计，除了V型槽所在的工作面，其余三个面都开有标准的欧标铝型材槽道，可以直接卡入T型螺母安装传感器支架、拖链槽、工件挡停机构，不需要额外在型材上打孔攻丝，整机组装的时候能省下不少加工工时。之前做过一款小型PCB板接驳台，就是用两根这款V型型材作为输送滚轮的支撑梁，型材直接通过角件固定在底部的4040框架上，V槽里嵌入聚氨酯滚轮带动皮带运转，整台设备的组装时间比用方管焊接的结构少了近三分之一，后期调整接驳宽度的时候，只需要松开角件螺丝滑动型材位置即可，不需要重新焊接打磨，现场调试的灵活性提升非常明显。

　　还有不少做实验室小型试验台、3D打印机框架改造的爱好者也会用到这类型材，因为它的截面尺寸小，做出来的框架不会显得笨重，V型槽还可以直接作为走线槽使用，把设备的电源线、信号线嵌在槽道里，外面扣上封边条就能让整体外观更整洁，不会出现线束杂乱外露的问题。需要注意的是，这类V型铝型材不适合用在重载、高频往复运动的场合，比如冲压设备的送料机构、重型移栽机的导向轴，这类场景的载荷和冲击会超出型材的承受范围，容易出现V槽磨损过快、型材弯曲变形的问题，但在轻载、中低速运动的工位上，它的结构优势能得到充分发挥，不管是前期设计选型还是后期组装维护，都能降低不少工程难度。

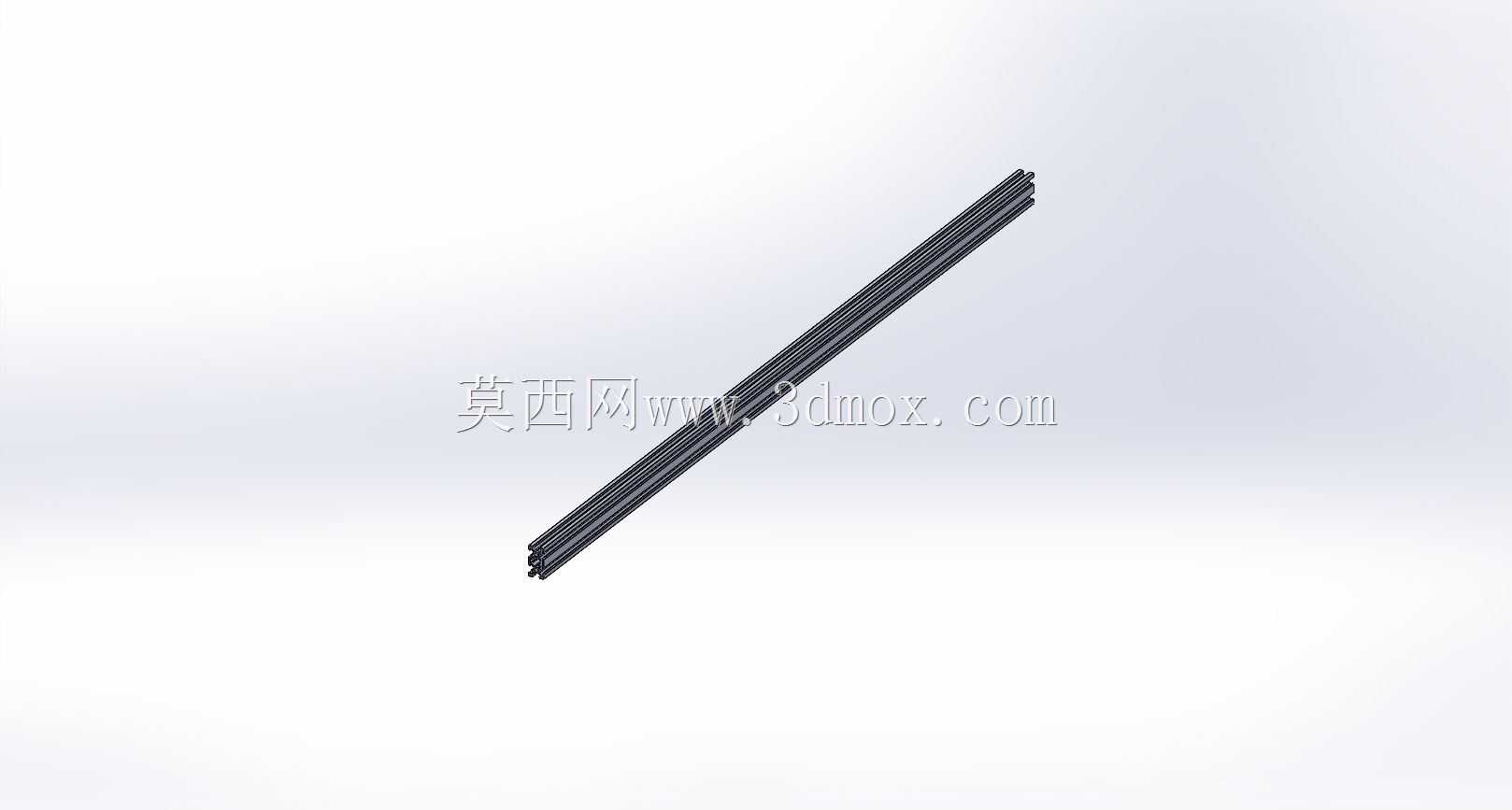

　　从建模细节来看，这款型材的三维模型还原了实际生产中的所有工艺特征，包括槽道的圆角过渡、端面的切割公差预留、连接孔位的中心距标注，导入装配体的时候不需要再做额外的特征修正，直接调用就能完成框架的虚拟装配，还能在模型里直接模拟滚轮在V槽里的运动行程，提前排查安装干涉问题，避免实际加工组装的时候出现尺寸不匹配的返工情况。很多工程师在做方案设计的时候，常因为找不到精准的型材模型，只能自己绘制简化版，容易忽略槽道的实际尺寸，导致后期选的紧固件、连接件装不上，这款精准建模的型材就能很好地解决这个问题，不管是做方案演示还是工程出图，都能直接调用，提升设计效率。
