30x90规格工业铝挤压型材结构设计

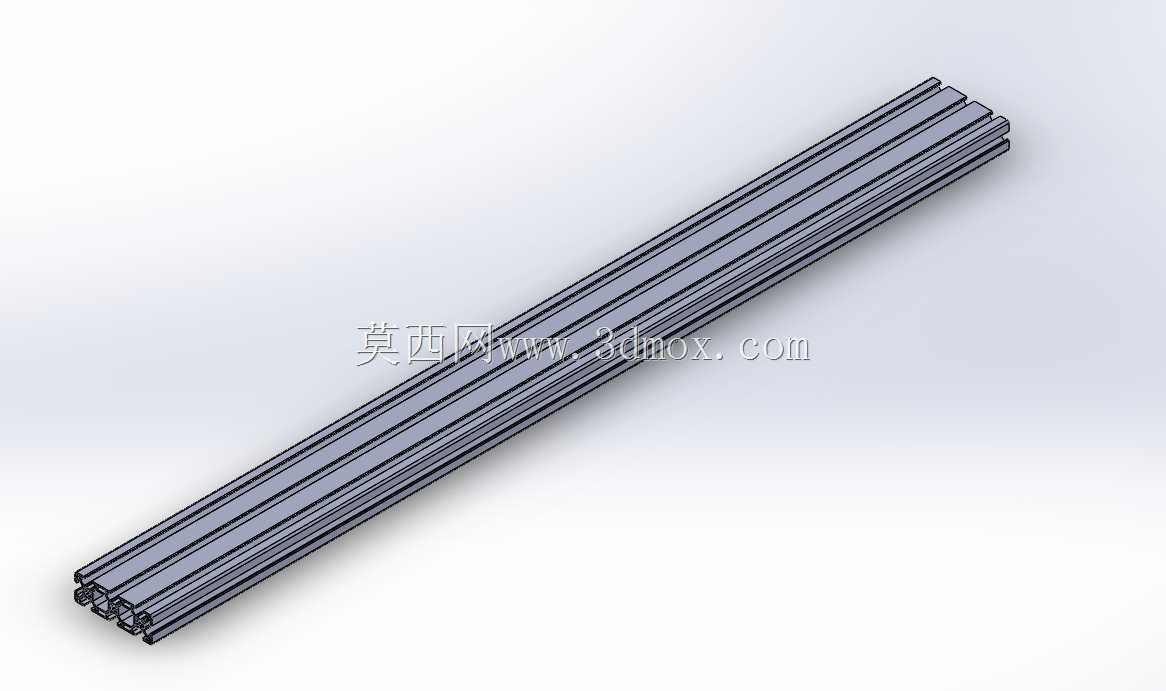

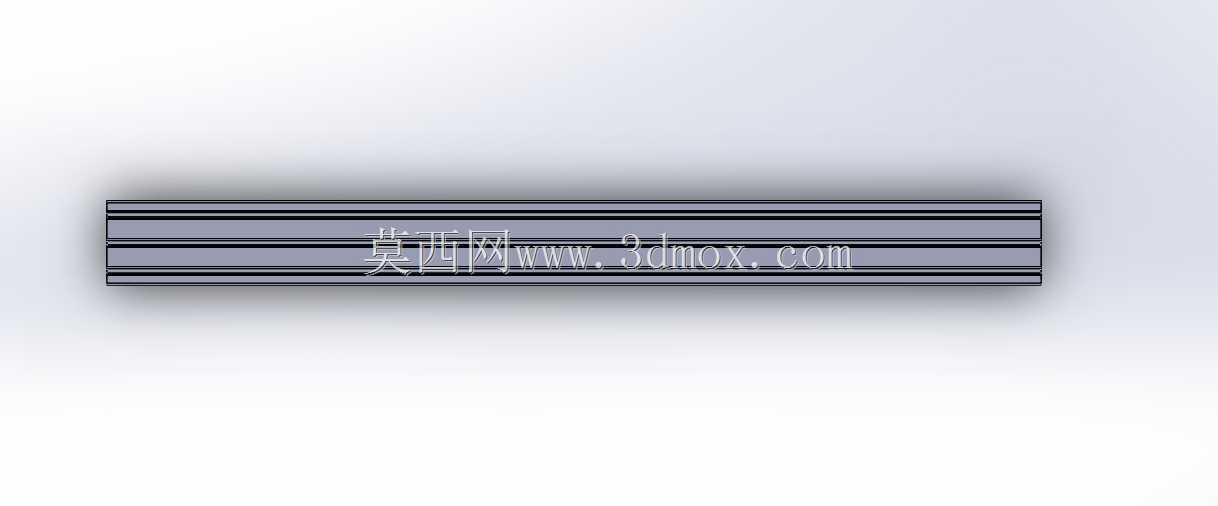

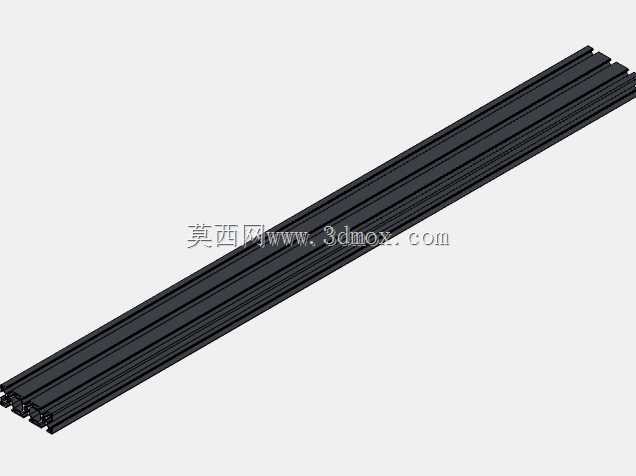

　　在自动化生产线搭建、设备防护围栏制作、检测仪器台架安装这类场景里，铝型材的选型直接决定了整套结构的刚性、安装效率与后期改造成本，30x90规格的这款铝型材，属于偏重承载需求的矩形截面挤压构件，区别于小截面轻型型材，它的截面惯性矩在垂直于90mm边长的方向上有明显优势，适合作为跨度中等的承重梁使用。从截面设计来看，这款型材沿长度方向通长布置的T型槽道，是整个构件的核心功能结构，槽道的尺寸适配标准T型螺栓，不需要在型材上额外打孔攻丝，安装时只需要将螺栓头卡入槽道，滑动到指定位置锁紧螺母即可固定连接件，这种设计大幅降低了现场装配的加工量，也方便后期调整安装位置，不会因为打孔位置偏差导致构件报废。型材的壁厚设计兼顾了刚性与轻量化要求，在保证截面抗弯模量满足常规静载需求的前提下，尽可能控制了单位长度的重量，既不会因为壁厚过薄导致锁紧时槽口变形，也不会因为壁厚过大造成材料浪费、增加整体框架的自重。在实际设备应用中，这款30x90铝型材常被用来做输送线的侧边主梁，搭配对应的角码、连接板、端盖等配件，可以快速拼接出不同长度的输送架，安装输送辊轮或者皮带托板时，直接利用槽道固定安装座，不需要焊接，不会产生焊接变形，也不需要做焊后打磨、喷漆处理，组装完成的框架外观整洁，耐腐蚀性能优于焊接钢框架。

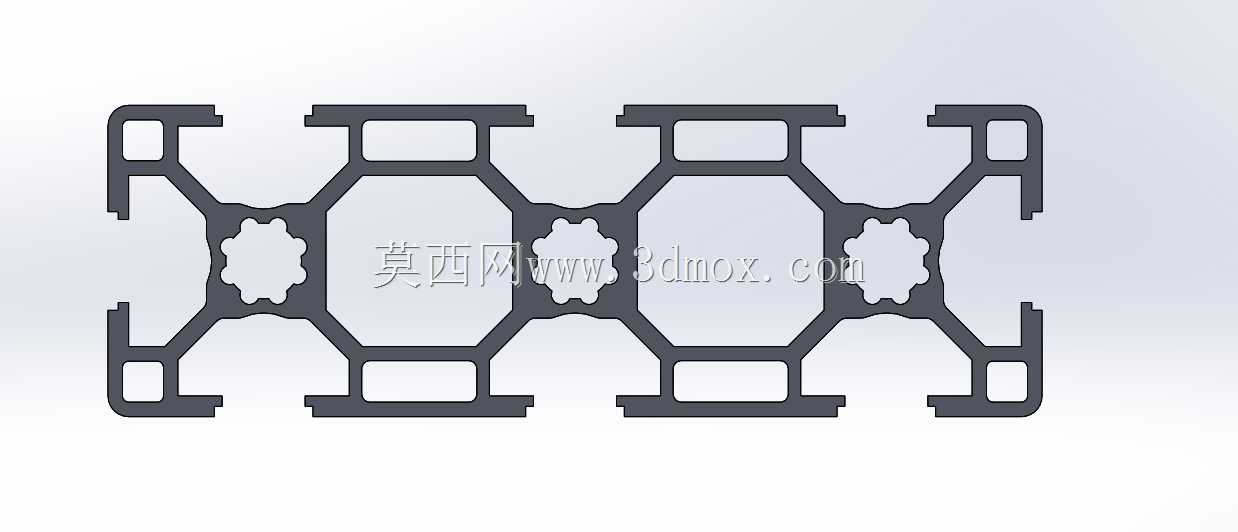

　　在仪器仪表类设备的台架搭建中，这款型材的矩形截面可以提供更宽的安装基准面，用来固定安装板、导轨、传感器支架时，不需要额外增加转接件，90mm方向的高度可以让台架的支撑腿有足够的抗扭性能，即使台面上放置有一定重量的检测仪器，也不会出现明显的晃动，保证检测数据的稳定性。设计这类铝型材三维模型时，首先要准确还原截面的所有细节，包括槽道的开口宽度、槽内的卡位尺寸、型材的外圆角半径、壁厚的均匀性，这些细节直接决定了后续导出工程图或者做装配干涉检查时的准确性，如果槽道尺寸建模有偏差，后续装配标准紧固件时就会出现卡不进去或者间隙过大的问题。

　　建模过程中要注意沿长度方向的特征一致性，因为铝型材是挤压成型的，所有截面特征沿长度方向是完全贯通的，不能出现局部特征错位或者变形，同时要预留好安装端盖的止口尺寸，方便后期装配时端盖可以完全卡入型材端面，覆盖住截面的毛刺，提升整体外观的规整度。关于安装边界，这款型材的30mm宽度方向适合用来固定薄型安装板或者作为侧面辅梁使用，90mm高度方向作为承重方向时，单根无支撑的跨度建议控制在合理范围内，避免长期承重出现下挠变形，连接相邻型材时，要根据受力大小选择对应规格的角码或者内置连接件，承受剪切力的连接位置要使用足够强度的螺栓，不能只靠型材槽道的摩擦力承重。

　　在做设备框架的三维装配时，这款型材可以和同系列的其他规格铝型材搭配使用，比如用小截面型材做横撑，用这款30x90型材做主梁，通过标准连接件组合成不同结构的框架，所有连接位置都可以实现无焊接装配，拆解后也可以重复利用，非常适合需要频繁改造的实验设备、小批量定制的自动化设备使用，相比传统的方管焊接框架，这种铝型材框架的组装周期可以缩短一半以上，后期调整布局时只需要松开螺栓重新固定位置即可，不需要切割、焊接作业，对现场安装的要求更低，也不会产生焊渣、油漆这类污染物，符合洁净车间的设备搭建要求。在做阀门类测试工装的台架搭建时，这款型材的刚性可以满足安装减压阀、压力表、管路接头的承载需求，槽道可以方便固定管路卡箍，调整管路位置时不需要重新打孔，能够快速适配不同规格阀门的测试安装需求，减少工装的制作周期。
