EN1092-1标准PN16带颈对焊法兰结构

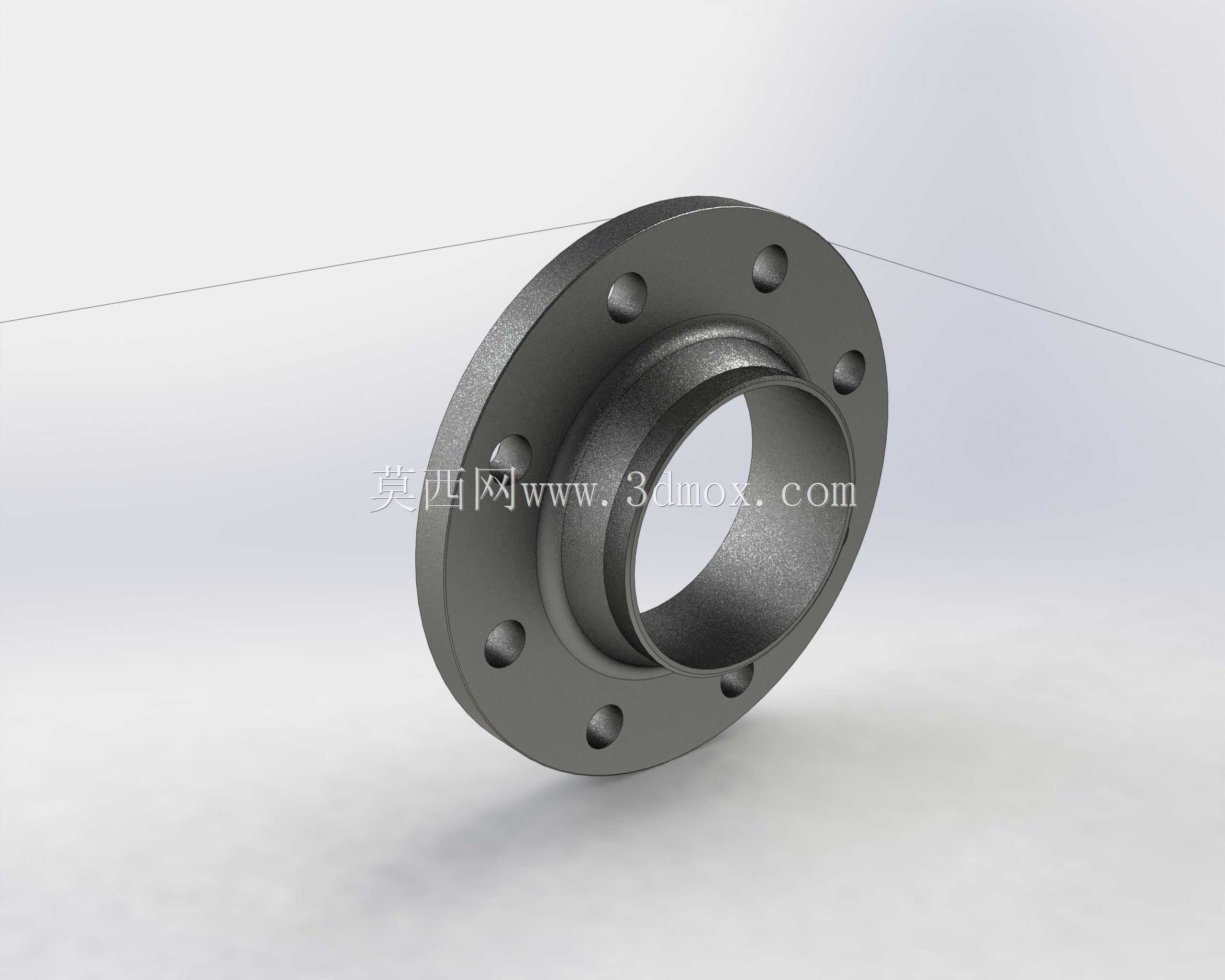

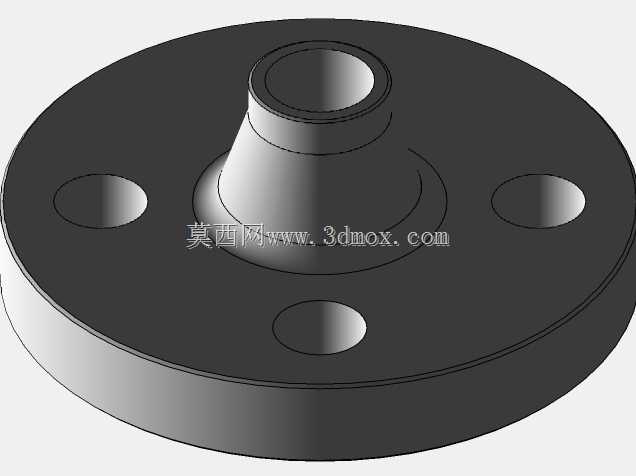

　　在工业管路系统的设计与搭建环节，法兰是实现管段、阀门、泵体、仪表等设备可拆卸连接的核心承压部件，这款符合EN 1092-1标准的类型11带颈法兰，适配PN16压力等级的管路工况，是市政给排水、化工流体输送、暖通空调、工业制程管路中极为常用的连接构件。不同于平焊法兰的结构形式，这款带颈法兰的颈部采用锥形过渡结构，从法兰盘位置向对接管口方向逐步收窄壁厚，这种结构设计能够有效分散法兰盘与管道焊接位置的应力集中，在管路承受压力波动、温度形变、外部载荷冲击时，避免焊缝位置出现应力开裂，相比平焊法兰更适用于中高压、温度交变的管路场景。

　　法兰盘上的螺栓孔采用沿圆周均布的设计，PN16压力等级下的螺栓孔数量、孔径、孔中心距严格遵循欧标EN1092-1的尺寸规范，安装时可与同标准同压力等级的法兰、阀门、设备接口实现完全互换，不需要额外进行配钻或者修磨，能够大幅降低现场安装的调整工作量。法兰的密封面采用突面结构，密封面表面粗糙度满足非金属垫片、缠绕式垫片的密封要求，安装时配合对应规格的垫片，均匀拧紧螺栓后即可实现可靠的静密封，能够有效避免管路内流体的外泄，适配水、蒸汽、油品、弱腐蚀性化工介质等多种常见工业流体的输送场景。

　　从尺寸覆盖范围来看，该系列法兰配置尺寸覆盖DN15到DN600的全规格管径，不同公称通径对应的法兰外径、颈部高度、密封面直径、螺栓孔参数均严格匹配标准要求，设计建模时完全遵循SW 2017版本的建模规范，所有特征采用参数化驱动，修改公称通径参数即可快速生成对应规格的法兰模型，能够大幅提升管路设计阶段的选型建模效率。在实际工程应用中，这类带颈对焊法兰通常采用对接焊的方式与管道连接，焊缝为全焊透结构，焊接完成后可通过射线探伤检测焊缝质量，保障连接位置的强度与密封可靠性，相比平焊法兰的角焊缝结构，对接焊缝的受力状态更好，能够承受更高的管路载荷。

　　在管路系统的维护环节，法兰连接的可拆卸特性也为管路检修、阀门更换、设备改造提供了便利，不需要对整段管路进行切割，仅需要松开对应位置的法兰螺栓即可完成部件的拆装更换，大幅降低后期运维的成本与工作量。建模过程中，对法兰的过渡圆角、颈部锥度、螺栓孔倒角、密封面加工余量等细节特征都做了精准还原，没有做过度的简化处理，模型可直接用于管路装配干涉检查、支吊架载荷计算、工程图导出、施工模拟等场景，能够满足结构设计人员在项目前期选型、装配验证、施工交底等不同阶段的使用需求。在进行管路系统设计时，选用该标准法兰需要注意匹配管路的设计压力、设计温度、输送介质腐蚀性，根据实际工况选择对应的法兰材质，常用的材质包括碳钢、不锈钢、合金钢等，不同材质的法兰机械性能、耐腐蚀性能存在差异，需要结合实际工程需求进行选型，同时螺栓、垫片的选型也需要与法兰压力等级、密封面形式匹配，才能保障整个连接节点的可靠性。
