电梯曳引系统用多槽滑轮钢丝绳配套结构

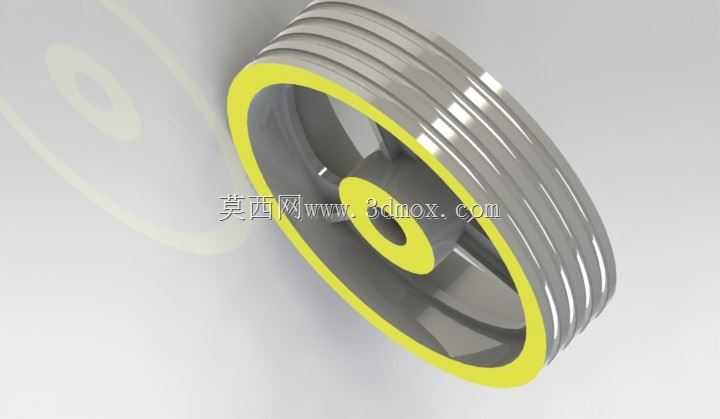

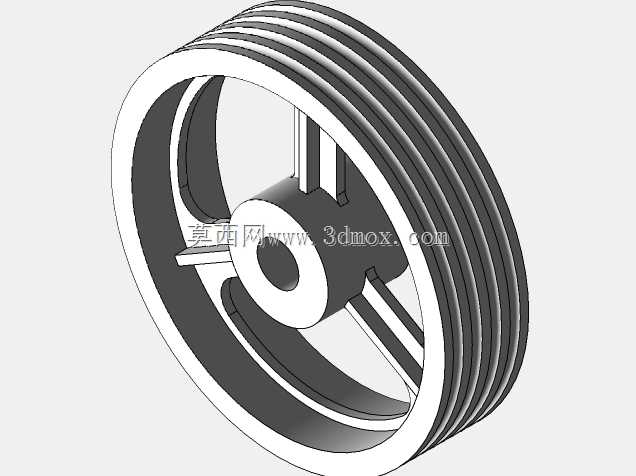

　　在垂直运输类设备的曳引传动体系中，这类多槽滑轮是承担载荷传递、导向换向的核心受力部件，日常多见于乘客电梯、载货电梯的井道顶部曳引机组、底部对重架导向位置，部分大跨度起重吊装设备、矿山斜井提升系统的导向端也会采用同结构的槽型滑轮匹配钢丝绳完成动力传输。从实际工况来看，滑轮的轮槽型线直接决定钢丝绳的接触应力分布，本次设计的滑轮采用等距排布的多道圆弧槽结构，每道槽的曲率半径略大于配套钢丝绳的公称半径，既保证钢丝绳在槽内有足够的贴合面避免局部压应力集中，也预留了钢丝绳运行过程中轻微扭转、蠕动的空间，减少钢丝绳外层钢丝的磨损速率。

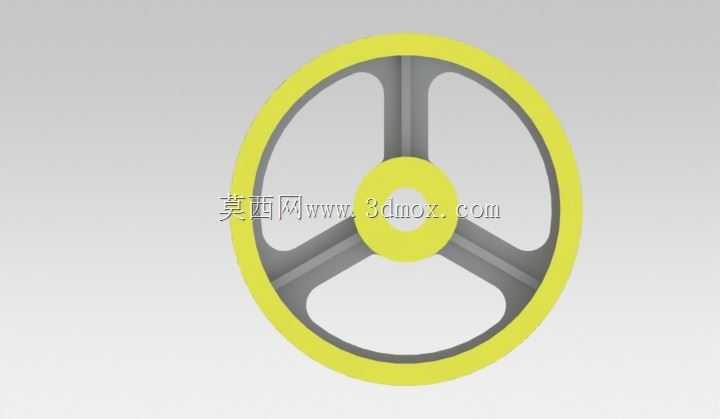

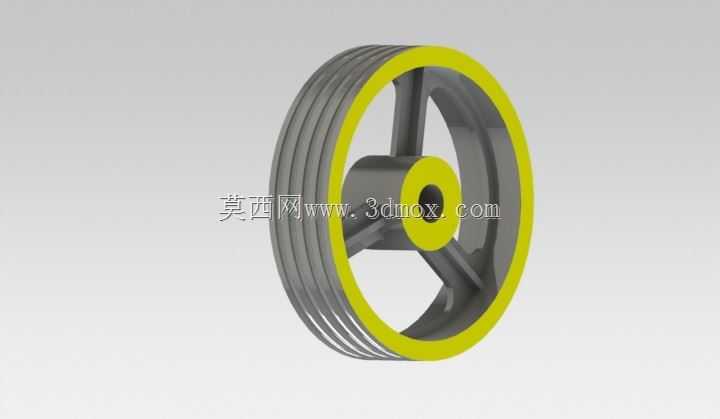

　　轮体采用辐条式结构而非实心轮盘，主要是在保证轮体径向承载能力的前提下降低整体转动惯量，减少曳引机启动、制动阶段的惯性冲击，三根辐条沿轮毂周向120度均匀分布，每根辐条的截面采用变厚度设计，靠近轮毂位置厚度更大，向轮缘方向逐渐收窄，匹配轮体转动时的离心力分布与弯矩传递路径，避免应力集中在辐条与轮毂的连接位置。轮缘外侧设计有一圈凸起的挡边结构，主要作用是防止钢丝绳在设备启停晃动、载荷突变时从轮槽内脱出，挡边的高度高于钢丝绳公称直径的三分之一，同时在挡边内侧做了圆弧过渡处理，避免剐蹭钢丝绳外层股线。轮毂部分采用阶梯通孔设计，中间的通孔用于匹配安装转轴，孔壁的公差配合选用基孔制过渡配合，保证滑轮与转轴之间不出现相对滑动，轮毂外侧的凸台结构用于安装轴承端盖、定位挡圈，限制滑轮在转轴上的轴向窜动，轴向窜动量控制在0.2mm以内，避免运行过程中轮槽与钢丝绳出现偏磨。从安装边界来看，轮体的外径尺寸根据曳引比的不同匹配对应规格，配套的钢丝绳直径适配常规电梯用8mm、10mm规格的镀锌钢丝绳，轮槽的间距大于钢丝绳直径的1.5倍，避免相邻钢丝绳在运行过程中出现互相摩擦的情况。

　　设计过程中需要重点校核轮体的径向载荷强度，在满载工况下，单根钢丝绳的最大拉力按照额定载荷加轿厢自重的动载系数1.25倍计算，辐条与轮缘的连接位置做了圆角过渡处理，消除加工过程中可能出现的应力集中源，同时轮体的静平衡精度等级选用G6.3级，保证高速运行时不会出现过大的径向跳动，减少运行过程中的振动与噪音。实际应用中，这类滑轮的轮槽部分如果采用铸铁材质，需要保证槽面的硬度在HB180-220之间，既保证足够的耐磨性，也不会因为硬度过高磨损钢丝绳，部分高速电梯用的滑轮会在轮槽内嵌装尼龙衬垫，进一步降低钢丝绳的磨损，同时缓冲运行过程中的冲击载荷。

　　钢丝绳在轮槽上的包角根据安装位置不同有所区别，曳引轮位置的包角一般不小于150度，保证足够的摩擦力传递曳引力，导向轮位置的包角根据井道布局调整，主要承担钢丝绳的换向作用，不传递主曳引力。在建模过程中，轮槽的型线采用旋转切除的方式生成，每道槽的位置度公差控制在0.1mm以内，保证各根钢丝绳的张力偏差在允许范围内，辐条部分采用圆周阵列的方式生成，保证三个辐条的重量偏差不超过5g，满足静平衡的要求。轮毂上的键槽尺寸按照普通平键的标准设计，键槽的对称度公差控制在0.05mm以内，保证转轴传递扭矩时键的受力均匀，避免出现键侧压溃的情况。
