Crosby宽体承重卸扣结构三维设计

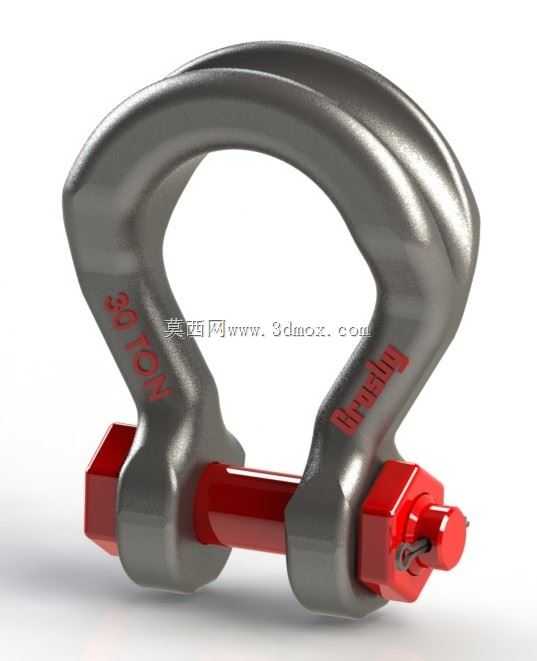

　　在重型吊装、船舶系泊、矿山设备移位、大型钢结构安装这类重载作业场景里，卸扣是索具系统中承担载荷传递的核心连接件，其结构可靠性直接决定整套吊装作业的安全冗余。这款宽体卸扣的设计，首先针对常规窄体卸扣在大吨位载荷下容易出现的索具挤压磨损、局部应力集中问题做了结构优化，卸扣本体的弓部采用加宽圆弧过渡，相比同吨位标准卸扣，内侧接触弧面宽度提升近40%，能够适配更粗的钢丝绳、吊装带，减少索具在受力时的弯折角度，降低索具局部剪切损伤的概率，尤其适合频繁拆装、长期带载的户外作业场景。

　　从功能特性来看，这款卸扣采用螺栓式销钉锁紧结构，销钉端部带保险销孔，配合开口销使用时，能够避免作业过程中销钉受振动回转松脱，相比螺纹直接旋入本体的卸扣，螺栓式销钉的拆装不需要完全旋出销杆，在高空、狭窄空间作业时能大幅降低零件坠落风险，同时销钉与本体销孔采用H8/f7的间隙配合，既保证拆装顺畅，又能控制配合间隙避免受载时出现额外的冲击载荷。卸扣本体采用锻造流线沿弓部轮廓分布的模锻结构设计，建模过程中对弓部内侧、销孔周边的应力集中区域做了圆角过渡处理，所有棱边都做了R2以上的倒钝，既避免热处理时出现应力开裂，也能减少使用过程中对配套索具的切割损伤。

　　设计过程中首先明确额定载荷对应的受力边界，30吨级的宽体卸扣，本体弓部的截面厚度按照第四强度理论做校核，在1.25倍额定载荷的静载工况下，最大等效应力控制在材料屈服强度的60%以内，保证足够的安全系数。销钉的剪切面采用双剪切面设计，相比单剪切面的销钉结构，同等直径下承载能力提升近一倍，同时销钉端部的六角头与本体侧面的贴合面做了平面度控制，避免锁紧时出现偏载导致销钉受附加弯矩。外形尺寸方面，卸扣本体的开口宽度按照适配6倍直径钢丝绳的要求设计，保证双肢吊装时索具不会在开口处相互挤压，本体的总高度控制在常规同吨位卸扣的1.1倍以内，不会额外占用过多的吊装空间，安装边界上，销钉的拆装空间只需要预留出销钉总长度加20mm的操作距离，不需要额外的大空间操作工位，适合在设备内部、结构间隙较小的位置做连接使用。

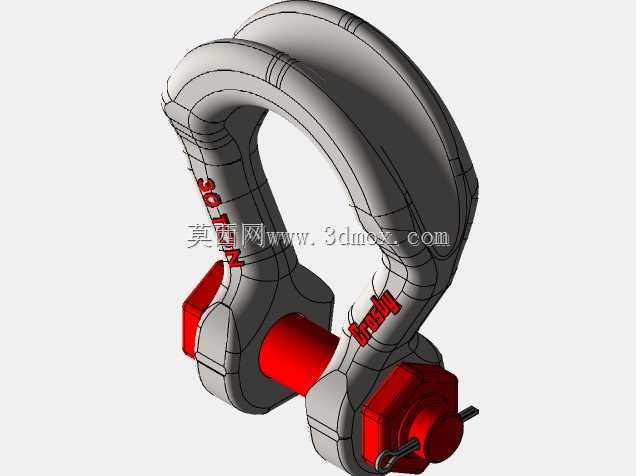

　　建模时还原了产品表面的载荷标识、品牌标识的凸字结构，这类标识并非单纯的装饰，而是现场作业人员快速识别卸扣载荷等级、避免错用的重要依据，凸字高度控制在0.8mm，既保证标识清晰可辨，又不会因为凸字过高造成应力集中。卸扣的表面处理按照重型索具的常规要求做了抛丸预处理的结构预留，本体与销钉的配合面做了粗糙度控制，建模时将配合面的粗糙度要求对应到结构面的分区，方便后续出工程图时直接标注技术要求。在实际选型使用中，这类宽体卸扣常被用于大吨位履带吊的主副钩索具连接、港口集装箱吊装的吊具连接、重型风电设备的机舱吊装作业，相比普通卸扣，宽体结构能够更好地分散索具传来的载荷，减少索具的弯折疲劳，延长整套索具系统的使用寿命。设计时还考虑了卸扣的维护便利性，销钉与本体销孔之间预留了润滑脂槽的结构空间，长期户外使用时可以定期加注润滑脂，避免销钉锈蚀卡死，减少拆装时的敲击损伤，保证索具系统的可维护性。
