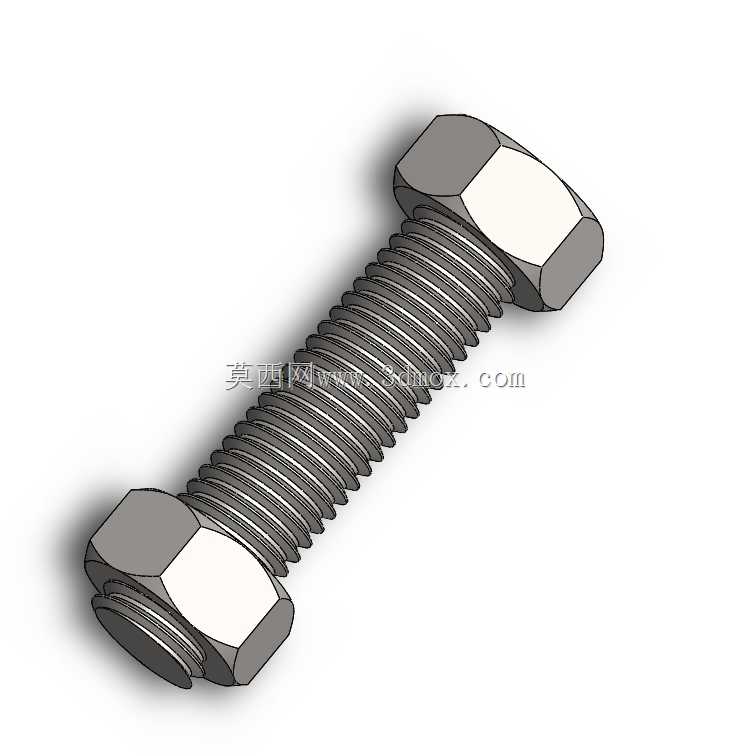

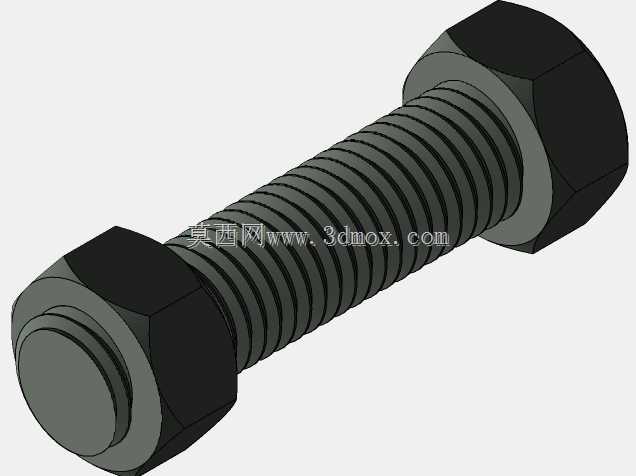

外六角螺栓配六角薄螺母紧固组件

　　这套六角头螺栓与六角薄螺母的组合，是机械结构里最基础也最核心的可拆卸紧固单元，几乎覆盖所有需要部件拼接、载荷传递的装配场景。从车间里的小型工装夹具定位，到工业管道的法兰对接，再到非标自动化设备的机架拼装、阀门组件的阀盖固定，甚至民用设施的钢结构连接，都能见到这类标准紧固件的身影。它的核心作用是通过螺纹副的咬合，将两个或多个带通孔的零件牢牢压合在一起，既可以承受沿螺栓轴向的拉伸载荷，也能依靠螺母与被连接件接触面的摩擦力，抵抗横向的剪切滑移，在需要频繁拆装维护的部位，相比焊接、铆接等不可拆连接方式，优势十分明显。

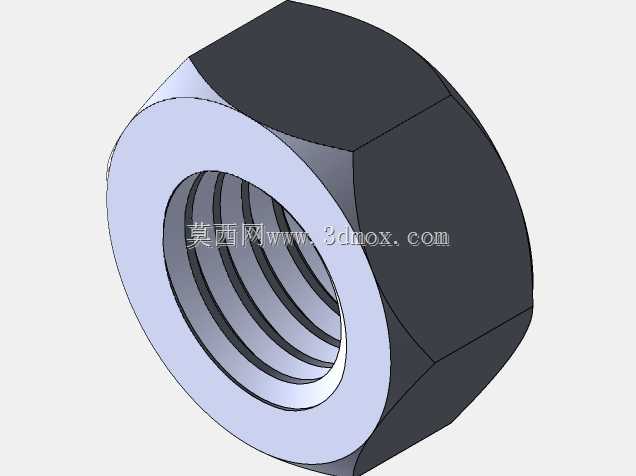

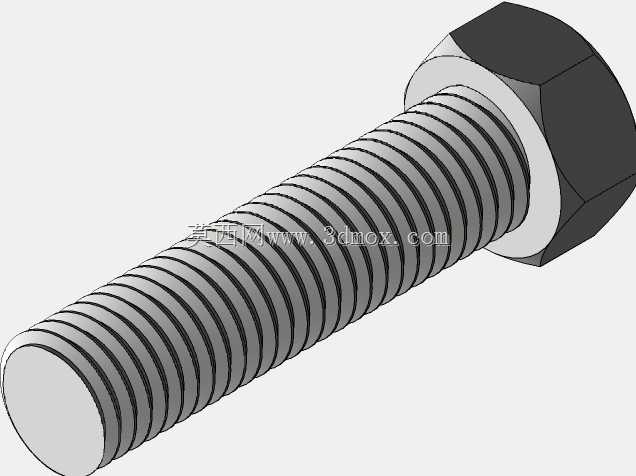

　　设计这套组件的三维模型时，首先要匹配实际应用的载荷边界：螺栓杆部的螺纹段长度需要留出足够的螺母旋合余量，通常要保证螺母完全拧紧后，螺栓端部露出2-3个螺距的长度，既避免螺纹旋合长度不足导致滑牙，也不会因为多余螺纹过长干涉周边其他部件。六角头的对边尺寸、厚度都遵循通用紧固件的标准规范，保证普通呆扳手、套筒扳手都能顺利卡合，施加拧紧力矩时不会出现打滑、棱角崩损的问题。配套的六角薄螺母相比标准厚螺母，更适合被连接件表面空间有限、或者需要双螺母防松的场景，薄螺母作为副螺母锁紧时，能有效抵消螺纹副之间的轴向间隙，降低设备运行振动导致的松脱风险。

　　从安装边界来看，螺栓穿入通孔时，通孔直径通常比螺栓公称直径大0.5-1mm，给装配时的对位留出适当公差，避免因为零件加工的位置度误差导致螺栓无法穿入。螺栓头部与被连接件的接触面、螺母与被连接件的接触面，都需要保证足够的平面度，如果被连接件表面是铸件毛坯或者粗糙面，通常需要搭配平垫圈增大接触面积，分散接触面的压应力，防止拧紧时螺母压伤零件表面，也能避免因为接触面不平整导致的预紧力不均。如果应用场景存在持续振动，比如振动输送机、冲压设备的连接部位，还可以在螺母外侧加装弹簧垫圈或者采用双螺母对顶的结构，进一步提升防松性能。

　　建模过程中，螺纹部分的处理需要兼顾显示效果与工程实用性：如果是用于装配干涉检查、整机展示的场景，可以采用装饰螺纹线简化建模，降低模型的文件体量，提升大型装配体的打开、旋转操作流畅度；如果是用于紧固件本身的力学仿真、加工工艺模拟，则需要绘制精确的螺旋扫描实体螺纹，还原螺纹牙型的真实轮廓，保证有限元分析时应力计算的准确性。螺栓头部与杆部的过渡圆角也不能忽略，这个位置是螺栓受拉时的应力集中区，合理的圆角半径能大幅降低应力集中系数，提升螺栓的疲劳强度，避免在交变载荷下出现根部断裂的问题。

　　在实际选型时，需要根据被连接件的总厚度确定螺栓的公称长度，保证拧紧后螺纹的旋合长度不小于螺栓公称直径的0.8倍，才能让螺纹副的承载能力达到设计要求。不同强度等级的螺栓螺母需要匹配使用，比如8.8级的螺栓要搭配8级的螺母，不能用低等级的螺母配高等级的螺栓，否则拧紧时螺母螺纹会先发生滑牙失效，导致整个连接结构失效。这套组件的三维模型可以直接调入各类装配体中使用，提前模拟螺栓的穿入路径、扳手的操作空间，在设计阶段就排查出装配干涉、操作空间不足的问题，减少后续实物装配时的返工量。
