自行车辐条式前轮三维结构设计

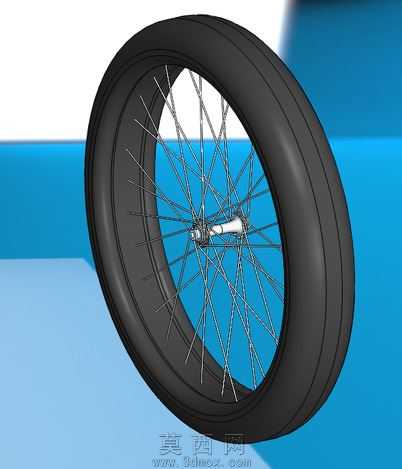

该作品为自行车辐条式前轮的三维参数化设计成果，建模阶段采用SolidWorks软件完成全结构的特征化搭建，首先以旋转凸台命令生成外胎的基础曲面轮廓，参考常规城市通勤自行车的轮径参数设定胎面弧度与胎侧厚度，胎面预留细微的防滑纹理结构，通过扫描命令完成胎面花纹的阵列排布，还原橡胶轮胎的真实外观形态。轮毂部分采用中心轴对称结构设计，中心轴孔区域做加厚处理以适配轮轴装配需求，轴套位置设计有对应的卡位结构，保证与前叉部件的装配契合度。辐条部分采用细圆柱特征建模，按照等角度圆周阵列的方式完成全部辐条的排布，每根辐条两端分别与轮毂外圈、轮辋内侧做配合约束，还原真实辐条轮的张力支撑结构，辐条的排布角度经过校准，保证受力均匀的同时呈现规整的视觉效果。轮辋部分采用薄壁环形结构设计，内侧设置辐条安装的定位凸台，外侧预留轮胎装配的卡槽结构，卡槽的深度与宽度完全匹配外胎的内圈尺寸，保证虚拟装配状态下轮胎与轮辋的贴合度。材质渲染阶段，外胎赋予哑光黑色橡胶材质，调整粗糙度参数还原橡胶的磨砂质感，辐条赋予抛光金属材质，添加轻微的环境反射效果呈现金属亮面质感，轮毂与轮辋部分赋予哑光银灰色金属材质，区分不同部件的材质属性。整体建模过程严格遵循自底向上的装配设计思路，每个部件都保留完整的参数化特征，可根据需求调整轮径大小、辐条数量、轮胎厚度等参数，适配不同类型自行车的前轮设计需求，结构完整无干涉，可直接用于装配验证、结构演示或者3D打印原型制作。
