自行车车把端装饰锁紧环结构设计

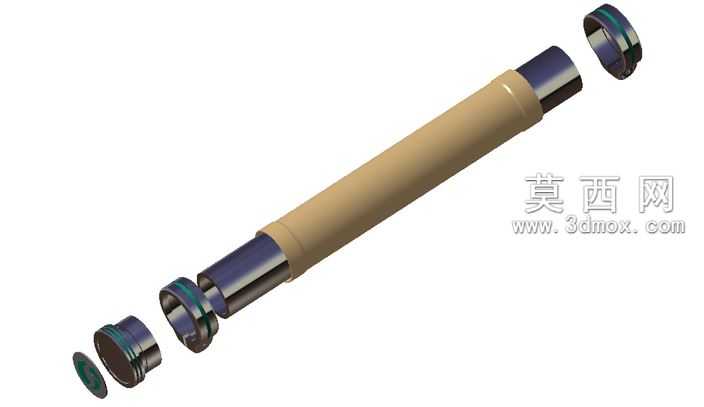

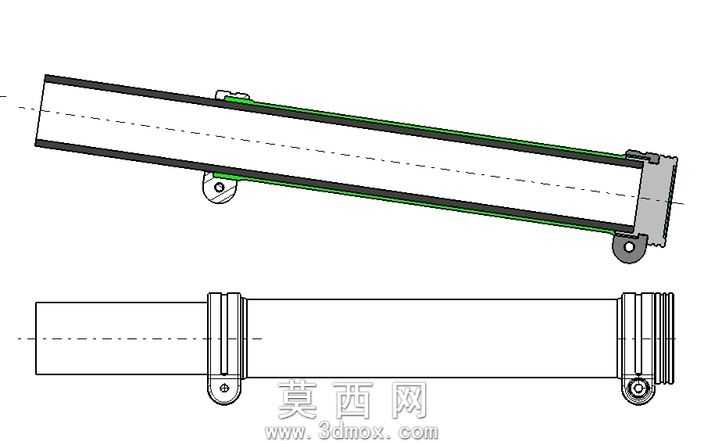

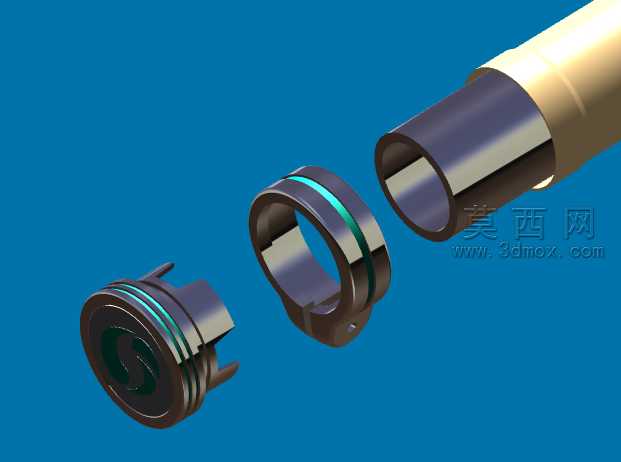

本作品为自行车车把端部配套的功能装饰组合件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证各部件的装配适配性，先以车把管材的标准外径尺寸为基准，推导锁紧环的内孔公差、卡接结构的形变余量，确保装配后既可以稳固锁紧不松动，又不会刮伤车把管材的表面镀层。渲染环节选用高饱和度蓝色作为展示背景，通过打光突出金属材质的质感：车把主体部分做了哑光金属与亮面金属的分层材质处理，外层锁紧环采用深色哑光金属材质，表面预留环形装饰槽，槽位赋予青绿色半透明烤漆材质，形成撞色视觉效果，端盖部分则做了多层环形凹槽结构，既可以增加安装时的摩擦力，也能在视觉上提升部件的精致感。结构设计上拆分了三个独立可装配的部件：与车把内壁贴合的内衬套、环抱式开口锁紧环、端部装饰端盖，开口锁紧环的开口处预留了形变空间，安装时通过挤压即可嵌入车把端部，松开后依靠自身张力卡紧在管材内壁，端盖与锁紧环采用卡扣式连接，无需额外粘接或螺丝固定即可完成装配，同时端盖的外表面做了微弧面处理，既可以避免骑行过程中尖锐端部造成磕碰伤害，也能让整体造型更流畅协调。设计过程中兼顾了功能实用性与外观装饰性，锁紧环的环形装饰槽既可以做配色装饰，也可以作为防滑结构辅助安装拆卸，各部件的壁厚都经过均匀化处理，避免3D打印或注塑生产时出现壁厚不均导致的缩痕问题，所有边角都做了R0.5以上的圆角过渡，既提升了握持的触感，也能减少应力集中提升部件的结构强度，整体装配公差控制在0.1mm以内，适配市面上绝大多数标准直径的自行车直把、燕把管材，既可以作为量产配件的设计原型，也可以作为个性化改装件通过3D打印直接制作使用。
