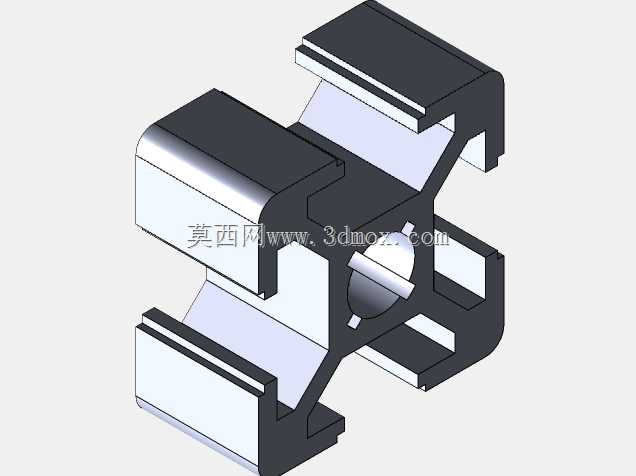

2020铝型材配套M6滑块螺母结构设计

　　从结构设计来看，这款螺母的外形完全匹配20系列铝型材的槽腔内部轮廓，两侧的凸台结构刚好卡在型材槽的内台阶位置，拧紧螺栓时螺母不会跟转，也不会从型材槽的正面开口处脱出；中间的螺纹孔严格按照M6标准螺纹的公差要求设计，能和常规的M6内六角螺栓、外六角螺栓、盘头螺钉顺畅配合，螺纹有效啮合长度满足常规铝型材框架的静载荷连接要求，不会出现螺纹滑牙、连接失效的问题。设计时特意将螺母的外形做了对称式处理，安装时不需要区分方向，从型材端面滑入时不会出现卡滞，哪怕是已经搭建完成的铝型材框架，只要松开相邻位置的连接螺栓留出间隙，就能将螺母补滑入槽内，后期改造加装配件时不需要拆解整段型材，大幅降低现场改造的工作量。这款适配20系列欧标铝型材的M6规格滑块螺母，是工业铝型材框架搭建场景中使用频率极高的嵌入式紧固件，日常在自动化设备机架、车间工作台、物料周转货架、设备安全防护围栏、流水线支腿连接等场景中，承担着型材与外接零件的螺纹连接载荷传递作用。和传统的外装式角码、螺栓连接不同，这类滑块螺母不需要在铝型材上额外做钻孔攻丝加工，只需要从铝型材端面的槽口滑入对应位置，就能在型材槽腔内部形成可靠的内螺纹基点，既不会破坏铝型材的表面氧化层，也能根据实际安装需求灵活调整连接位置，适配现场安装时的尺寸偏差调整需求。

　　从安装边界尺寸来看，这款螺母适配的是槽宽6mm、槽腔内部宽度11mm左右的20系列欧标铝型材，螺母整体厚度控制在6mm以内，滑入型材槽后不会突出型材表面，安装外接钣金件、连接板、脚轮、合页等配件时，连接面可以完全贴紧型材表面，不会出现间隙导致的连接松动。在实际设备应用中，这类滑块螺母经常和T型螺栓搭配使用，T型螺栓负责从外侧穿入外接件的安装孔，滑块螺母在型材槽内提供螺纹咬合点，两者配合后能实现快速装配，不需要像传统钢结构焊接那样做表面打磨、防锈处理，整个框架的装配效率能提升60%以上，而且后期拆解后所有配件都能重复利用，不会产生焊接废料。

　　针对铝型材框架常见的震动工况，这款螺母的侧边和型材槽腔的配合间隙控制在0.2mm以内，设备运行产生的小幅震动不会让螺母出现位置滑移，连接点的预紧力能长期保持稳定，不需要定期停机复紧螺栓。在设计建模过程中，特意将螺母的所有棱角做了0.2mm的倒角处理，既避免热处理时出现应力集中导致的开裂问题，也能让安装时的滑入动作更顺畅，不会刮伤铝型材槽内的氧化层。螺母的上下端面做了平面度管控，和外接连接件接触时能保证足够的接触面积，螺栓拧紧后压力能均匀分散在型材槽的台阶面上，不会因为局部压强过大导致铝型材槽口变形。

　　很多新手结构设计师在做铝型材框架设计时，经常会忽略滑块螺母的安装空间预留，比如在两根型材垂直拼接的位置，如果没有预留螺母滑入的缺口，后期就无法加装连接点，这款螺母的长度尺寸控制在12mm以内，只要在型材拼接位置留出15mm的滑入间隙，就能顺利完成螺母安装，适配绝大多数常规铝型材框架的拼接结构。在输送线设备的导轨安装、传感器支架固定、防护门板的合页安装场景中，这款M6滑块螺母能提供足够的连接强度，单颗螺母的静载荷抗拉能力能满足10kN以内的连接需求，覆盖绝大多数轻型工业设备的连接载荷要求。和弹片螺母、弹性螺母相比，这款实心结构的滑块螺母没有弹性形变结构，长期在重载工况下使用不会出现弹性失效导致的连接松动，更适合用在有一定载荷要求的固定连接位置，而弹性螺母更适合临时定位、轻载连接的场景，两者在实际选型时可以根据载荷等级灵活搭配。建模时严格按照铝型材槽的实际轮廓做了干涉检查，螺母滑入槽内后和槽壁的间隙均匀，不会出现局部卡滞，哪怕是长度达到6米的整根铝型材，也能将螺母顺畅滑到任意位置，不会出现中途卡住的问题。
