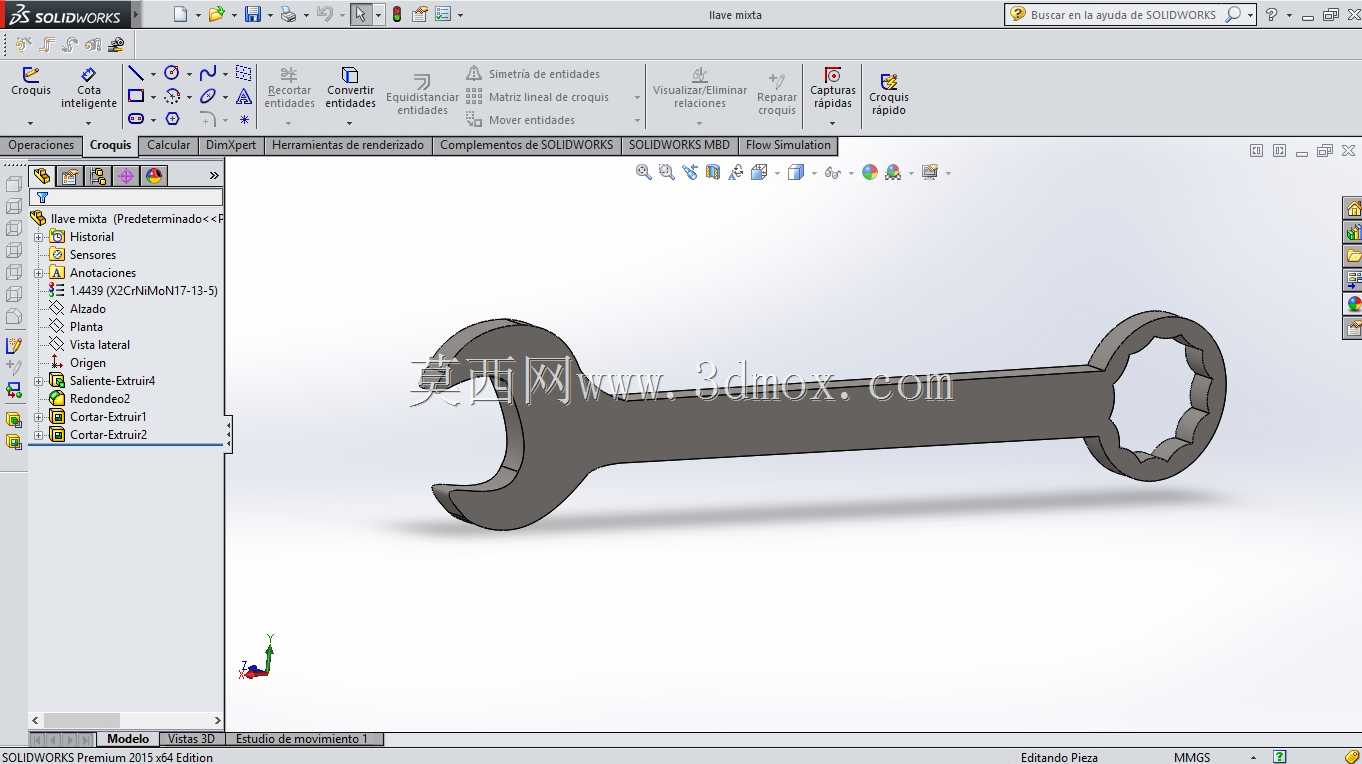

两用开口梅花扳手结构三维设计

　　在设备运维、机械装配、五金维修等各类现场作业场景中，两用扳手是出现频率最高的手动紧固工具之一，这类工具同时集成开口扳手与梅花扳手的功能，单支即可覆盖两种作业需求，能有效减少作业人员随身携带的工具数量，降低工具负重，提升现场作业的效率。本次设计的两用扳手，一端为开口式叉形结构，另一端为梅花式环形结构，整体采用一体化锻造的结构逻辑，从根源上避免了拼接式结构存在的连接强度不足问题，能承受更大的紧固扭矩，适配高强度的螺栓紧固作业需求。

　　从实际作业的使用逻辑来看，开口端的设计主要针对需要快速套入螺栓、或者螺栓所处位置轴向空间不足、无法从端部套入的作业场景，开口端的两个夹持面做了对应螺栓六角头的角度匹配，能保证与螺栓六角面的充分贴合，减少紧固过程中打滑、磨损螺栓棱角的概率；梅花端为封闭式十二角环形结构，这种结构能将螺栓六角头完全包裹在内，受力点均匀分布在六个棱角的接触面上，相比开口端能承受更大的扭矩，适合螺栓最终拧紧、或者锈蚀螺栓拆卸这类需要大扭矩输出的作业场景，同时环形结构不会出现开口端容易滑脱的问题，作业安全性更高。

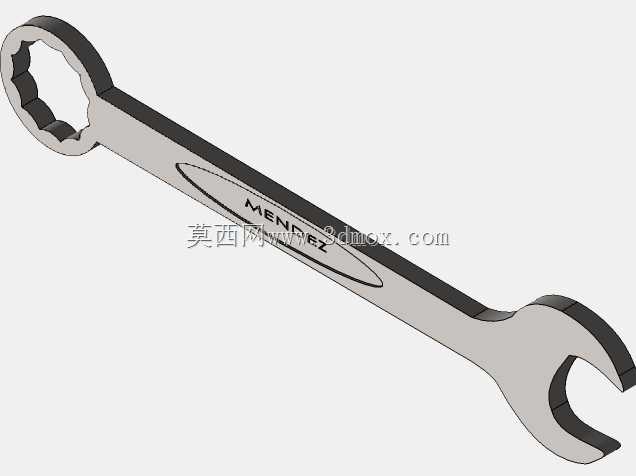

　　在整体结构的设计思路上，首先要平衡的是工具强度与重量的关系，扳手主体采用等强度梁的结构逻辑，从两端工作头向手柄中部过渡的位置，截面厚度做了渐变处理，受力较大的工作头与手柄连接位置厚度更大，向手柄中部逐渐收薄，在保证整体结构强度、满足额定扭矩下不发生塑性变形的前提下，尽可能降低工具整体重量，减少长时间手持作业的疲劳感。手柄表面做了平面标识区域，可用于标注工具适配的螺栓规格、品牌标识等内容，手柄的边缘做了圆角钝化处理，避免锋利边缘划伤作业人员的手部，符合手动工具的人机工程设计要求。

　　从外形尺寸与安装边界来看，这类两用扳手的整体长度根据适配螺栓的规格做对应匹配，针对常用的中小规格螺栓，扳手长度控制在单手握持舒适的区间，开口端的开口尺寸严格对应螺栓六角头的对边宽度公差，保证间隙在合理范围内，既可以顺利套入螺栓头，又不会因为间隙过大导致受力时打滑磨损螺栓；梅花端的内孔十二角结构尺寸同样匹配对应螺栓的六角头尺寸，环形外圈的外径控制在合理范围，避免因为外径过大无法伸入空间狭小的装配位置。扳手整体的厚度均匀控制，能适配大部分设备上螺栓安装位置的轴向间隙，不会因为厚度过大无法卡入螺栓头位置。

　　在实际的设备装配场景中，这类两用扳手常用于通用机械设备的整机装配、生产线设备的日常运维、五金加工件的组装、家用设备的维修等场景，相比单头的开口扳手或者梅花扳手，单支工具就能完成螺栓的初步快速拧入与最终拧紧作业，不需要频繁更换工具，尤其适合高空作业、野外作业这类不方便携带大量工具的场景。设计过程中对两个工作头的受力做了模拟验证，在额定扭矩载荷下，开口端的叉形根部、梅花端的环形位置应力均控制在材料许用应力范围内，不会出现断裂、变形等失效问题，手柄的受力变形量也控制在合理区间，保证作业时的力反馈清晰，不会因为手柄过度变形导致作业人员发力失控。

　　针对不同的作业场景需求，这类扳手的表面处理可做对应调整，比如用于潮湿腐蚀环境的版本可做镀铬防锈处理，用于普通作业场景的版本可做发黑处理提升表面耐磨性，工作头的棱边都做了微小倒角处理，既可以避免热处理后的应力集中问题，也能让扳手更顺畅地套入螺栓头，减少卡滞。整体结构没有多余的复杂设计，所有结构特征都服务于实际作业的功能需求，没有冗余的装饰性结构，保证工具的可靠性与实用性，符合手动工具长期高频使用的设计要求。
