40x30规格尼龙合页铰链结构设计

　　这款尼龙材质合页主要面向铝型材框架类装配场景设计，适配20系列工业铝型材的安装需求，覆盖2020标准型材、带8mm槽宽的2020型材、20x20V型槽型材以及20x40V型槽型材的铰接装配场景，在工业设备防护门、小型设备检修仓门、铝型材框架隔断门、桌面级工装夹具活动连接部位都能适配使用。从实际装配场景来看，这类尼龙铰链常被用在不需要高承重的轻型铰接部位，相比金属合页，尼龙材质自带的自润滑特性可以在无额外润滑的工况下长期开合不产生异响，同时绝缘属性也能满足部分有防静电、绝缘隔断需求的设备装配要求，不会像金属合页那样在频繁开合后出现锈迹污染型材表面的问题，重量也比同尺寸金属合页轻七成左右，不会给轻型铝型材框架增加额外负重。

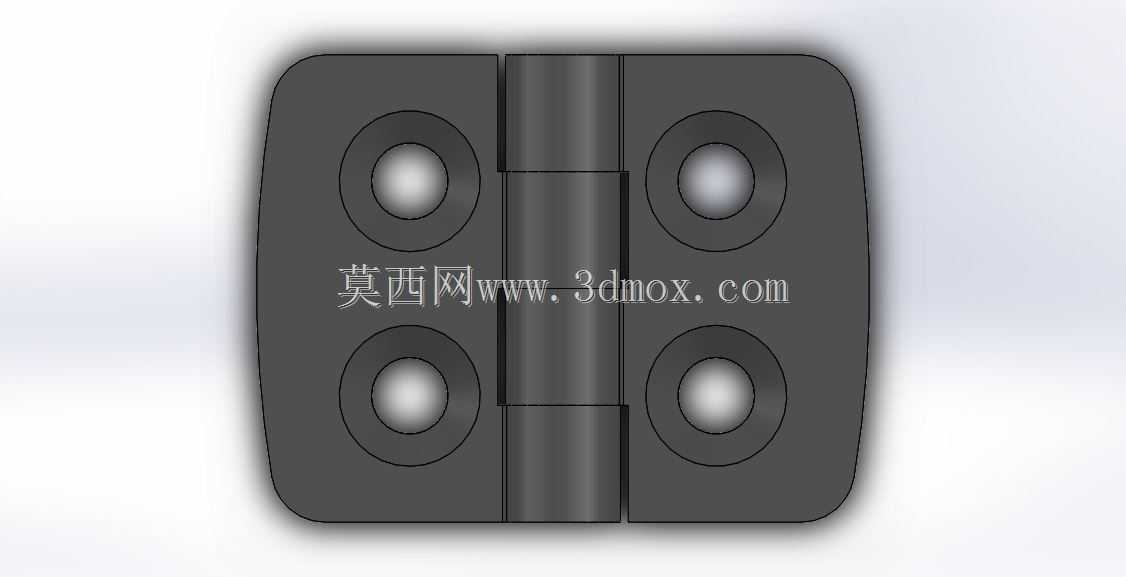

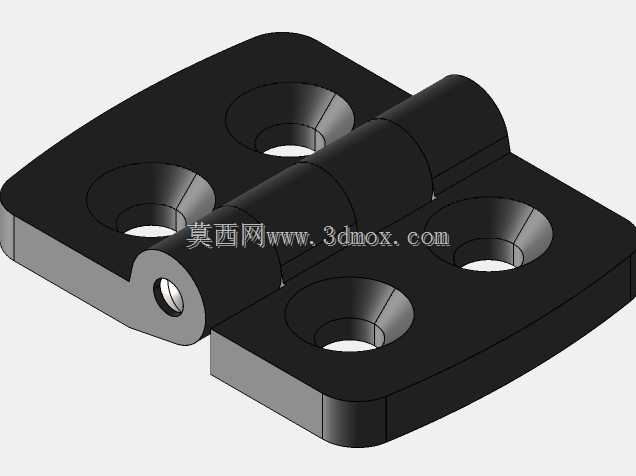

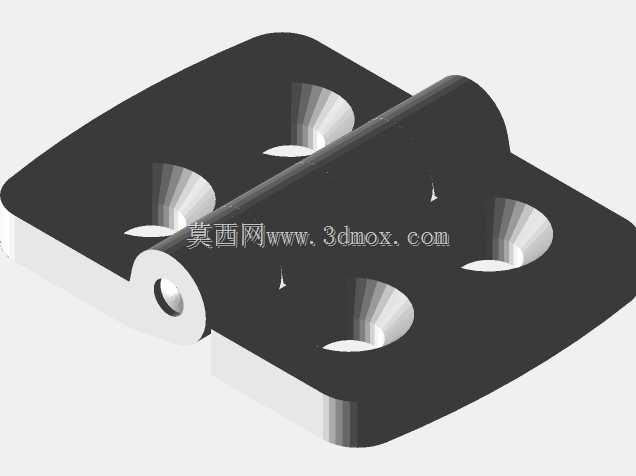

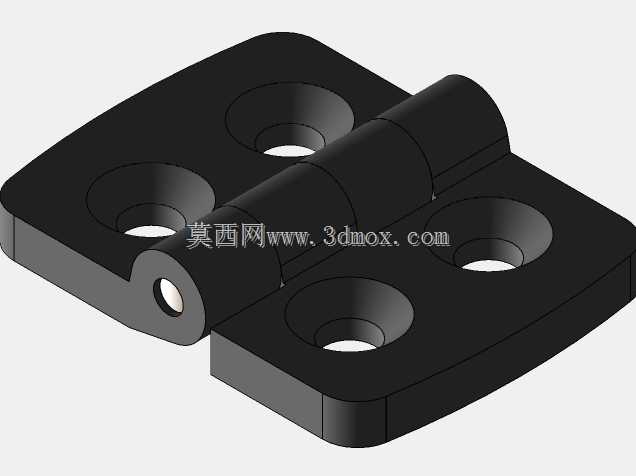

　　从结构设计逻辑来看，这款合页采用对称式双页片加中间转轴的经典合页结构，整体外形尺寸控制在40x30mm，页片边缘做了R角圆弧过渡，没有尖锐棱角，既避免装配过程中划伤操作人员，也能让合页闭合后页片边缘和铝型材表面贴合更顺滑，不会出现突出的刮蹭部位。四个安装沉孔的孔位完全匹配20系列铝型材的中心安装孔距，沉孔深度刚好可以容纳标准半圆头内六角螺丝的头部，安装后螺丝头完全沉入页片表面，不会突出影响合页开合，也不会和相邻的型材部件产生干涉。中间的转轴部分采用分段式凸台结构，三段式的转轴凸台把两个页片的转动接触面分隔开，减少转动时的摩擦接触面积，降低开合阻尼，同时也能避免两个页片在长期转动后出现轴向窜动，保证铰接部位的转动精度，不会出现页片错位导致的门体偏移问题。

　　在安装边界的适配性上，这款合页的页片厚度经过优化，安装在20系列铝型材侧面时，合页闭合后整体突出型材表面的高度不超过6mm，不会占用过多的设备外部空间，对于安装空间紧凑的小型自动化设备防护门来说，这个尺寸可以很好地嵌入型材安装槽位，不需要额外对型材做裁切或者打孔避让。合页的开合角度可以达到180度以上，能够满足防护门完全打开的使用需求，不会因为开合角度不足导致设备检修时门体遮挡操作空间。尼龙材质本身的韧性也让这款合页具备一定的抗冲击能力，在门体快速开合产生的冲击力作用下，不会像脆性塑料合页那样出现断裂问题，同时耐一般的弱酸弱碱腐蚀，在普通车间环境下不需要做额外的表面防护处理，长期使用也不会出现表层脱落或者锈蚀问题。

　　从结构设计的细节考量上，页片背面和型材接触的一面做了细微的防滑纹理处理，安装时拧紧螺丝后，页片和型材表面之间的摩擦力可以防止合页在长期开合过程中出现移位，不需要额外加设防松垫片也能保证连接稳定性。转轴部位的配合间隙控制在0.1mm以内，既保证转动过程顺滑无卡滞，也不会因为间隙过大导致门体出现下垂晃动，对于轻型门体来说，这个配合精度可以保证门体闭合后和门框之间的缝隙均匀，不会出现一侧缝隙过大漏光或者密封不严的问题。相比同尺寸的金属合页，这款尼龙合页不需要做表面喷涂或者电镀处理，本身材质的黑色外观可以和多数工业铝型材框架的配色匹配，不需要额外做表面颜色处理就能满足设备外观的一致性要求，在批量装配时可以减少后续的外观调整工序，提升装配效率。

　　在实际选型使用时，需要注意这款合页的单页承重上限在2kg以内，适合用在亚克力门板、薄铝塑板门板、轻型PVC门板这类轻质门体的铰接，不适合用在厚重的金属门板或者需要高承重的铰接部位。安装时只需要在对应铝型材的预设槽位放入T型螺母，再用M4或者M5的内六角螺丝穿过合页的沉孔锁紧即可，不需要在型材上额外打孔，安装过程非常便捷，后期如果需要更换合页，只需要拧下螺丝就可以快速拆卸，不会对型材本身造成损伤，适合铝型材框架的快速组装和后期维护调整。
