四通道推拉式铝合金采光窗结构设计

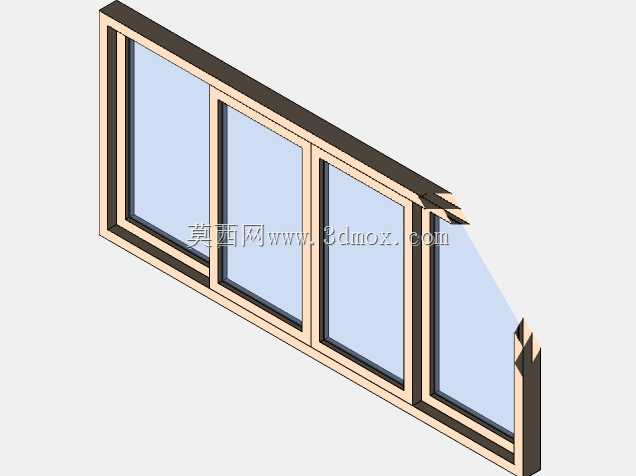

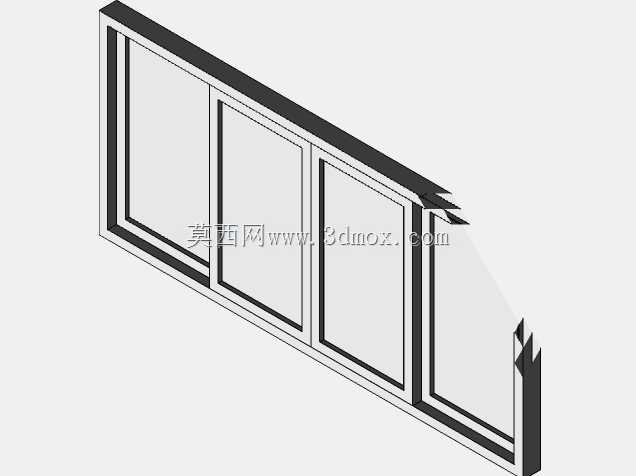

　　在民用建筑、工业附属用房的围护结构设计中，窗构件的选型与结构设计直接影响空间采光效率、通风调节能力与外立面整洁度，本次呈现的四通道横向排布窗结构，针对2400mm宽度的常规墙面洞口做适配设计，整体高度控制在1100mm，属于横向长窗的典型构型，多用于厂房侧墙、办公区隔断、民用住宅客厅侧墙等需要连续采光的场景。从结构逻辑来看，该窗采用多扇等宽排布的推拉式开启方案，四扇窗体沿窗框内侧的上下导轨做水平滑移，相比平开窗结构，推拉开启不会占用室内外的操作空间，也不会因外开带来高空坠物的安全隐患，适配高层外墙、狭窄过道旁侧墙面等安装场景。

　　窗框部分采用分段拼接的型材结构，外侧做阶梯式挡边设计，既可以在安装时嵌入墙体洞口做定位，也能形成多道防水弯折面，减少雨水顺着窗框缝隙渗入室内的概率，型材的截面厚度兼顾结构强度与材料成本，在常规风压环境下不会出现型材变形导致的窗体卡滞问题。窗体的玻璃部分采用嵌装式固定结构，每扇窗的玻璃四周通过型材压边卡紧，预留微小的伸缩间隙适配玻璃的热胀冷缩形变，避免温度变化导致玻璃挤压开裂。相邻窗扇之间设置重叠密封边，当窗扇滑移至关闭位置时，相邻扇的密封边紧密贴合，减少空气对流带来的热量损耗，也能阻挡室外粉尘进入室内。

　　从安装边界来看，该窗的整体外框尺寸与2400mm×1100mm的墙面洞口匹配，安装时可通过膨胀螺栓将外框与墙体结构固定，框体与墙体之间的缝隙采用密封胶填充，既保证连接强度，也能封堵渗水通道。导轨部分设置在窗框的上下边框内侧，上导轨做限位槽设计，防止窗扇在滑移过程中脱轨，下导轨做微小的排水坡度，即使有少量雨水渗入导轨槽，也能顺着坡度从侧边的排水孔排出，不会在槽内积留导致型材锈蚀。在实际使用场景中，这种四通道的推拉窗可以根据通风需求灵活调整开启位置，既可以将相邻两扇错开形成中部通风口，也可以将窗扇滑移至单侧形成较大的通风通道，相比单扇或双扇推拉窗，通风调节的灵活性更高。

　　设计过程中针对窗扇的滑移顺畅度做了结构优化，扇体与导轨的接触位置采用低摩擦的滑动接触面，减少长期使用后的磨损量，保证多次开关后依然能顺畅滑移，不会出现卡涩、晃动的问题。窗框的外露面做平整化处理，没有多余的凸起结构，既方便后期清洁维护，也能让外立面视觉效果更简洁统一，适配不同风格的建筑外墙装饰。从结构建模的细节来看，各型材的拼接位置做了精准的止口配合，装配时不需要额外做大量的现场裁切，能有效提升现场安装的效率，减少施工误差带来的密封问题。玻璃部分的嵌装槽深度经过核算，既能保证玻璃固定的可靠性，也不会因槽深过大导致型材材料浪费，平衡了结构安全与成本控制的需求。对于结构设计从业者而言，该模型可以作为横向长窗设计的参考构型，根据实际项目的风压要求、保温需求调整型材壁厚、玻璃层数与密封结构，快速衍生出适配不同场景的窗型设计，减少从零开始建模的重复工作量。在设备选型配套场景中，该窗型也可作为模块化建筑、集成房屋的标配采光构件，统一的尺寸规格方便批量预制生产，降低生产与安装的综合成本。
