贝西LM型F型快速夹紧工装夹具结构

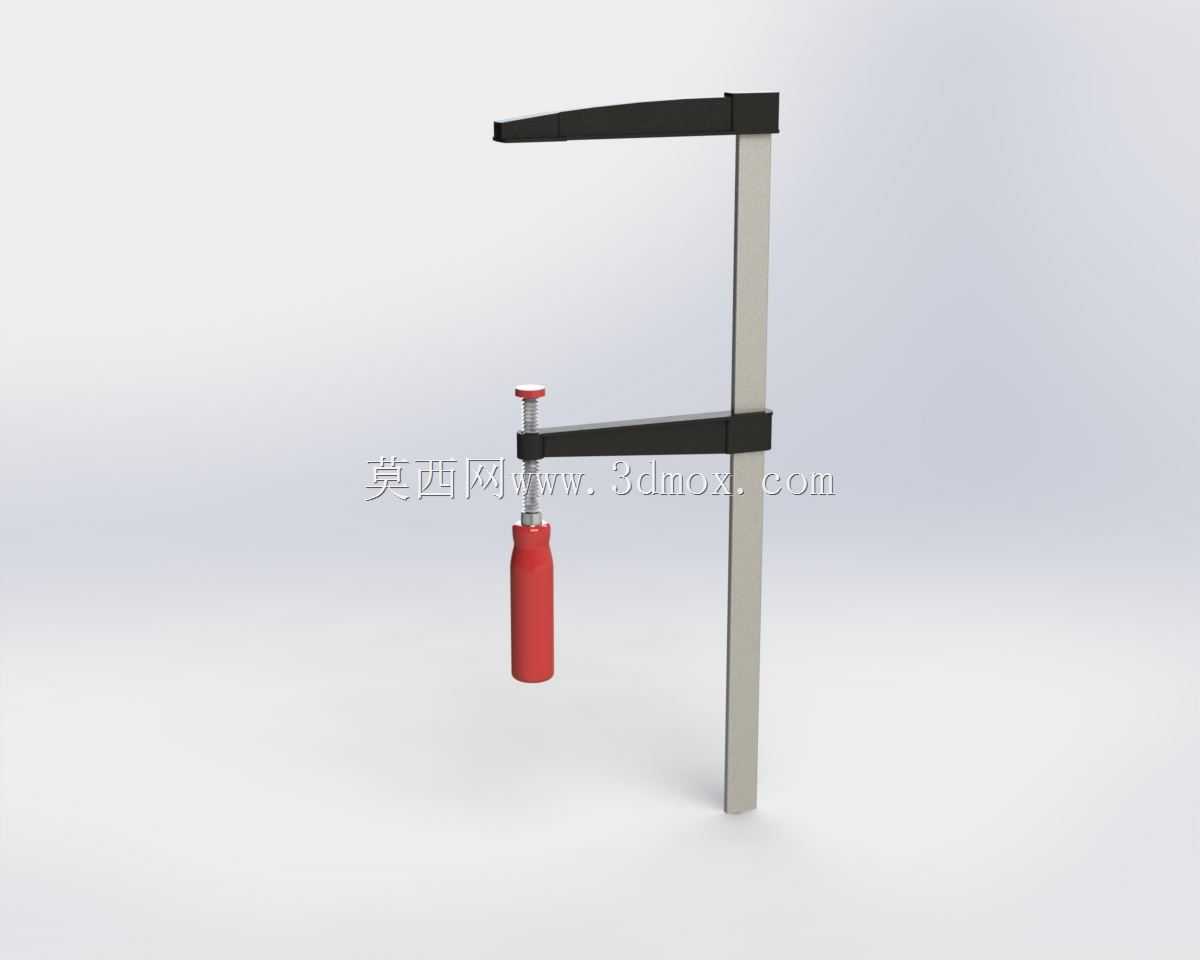

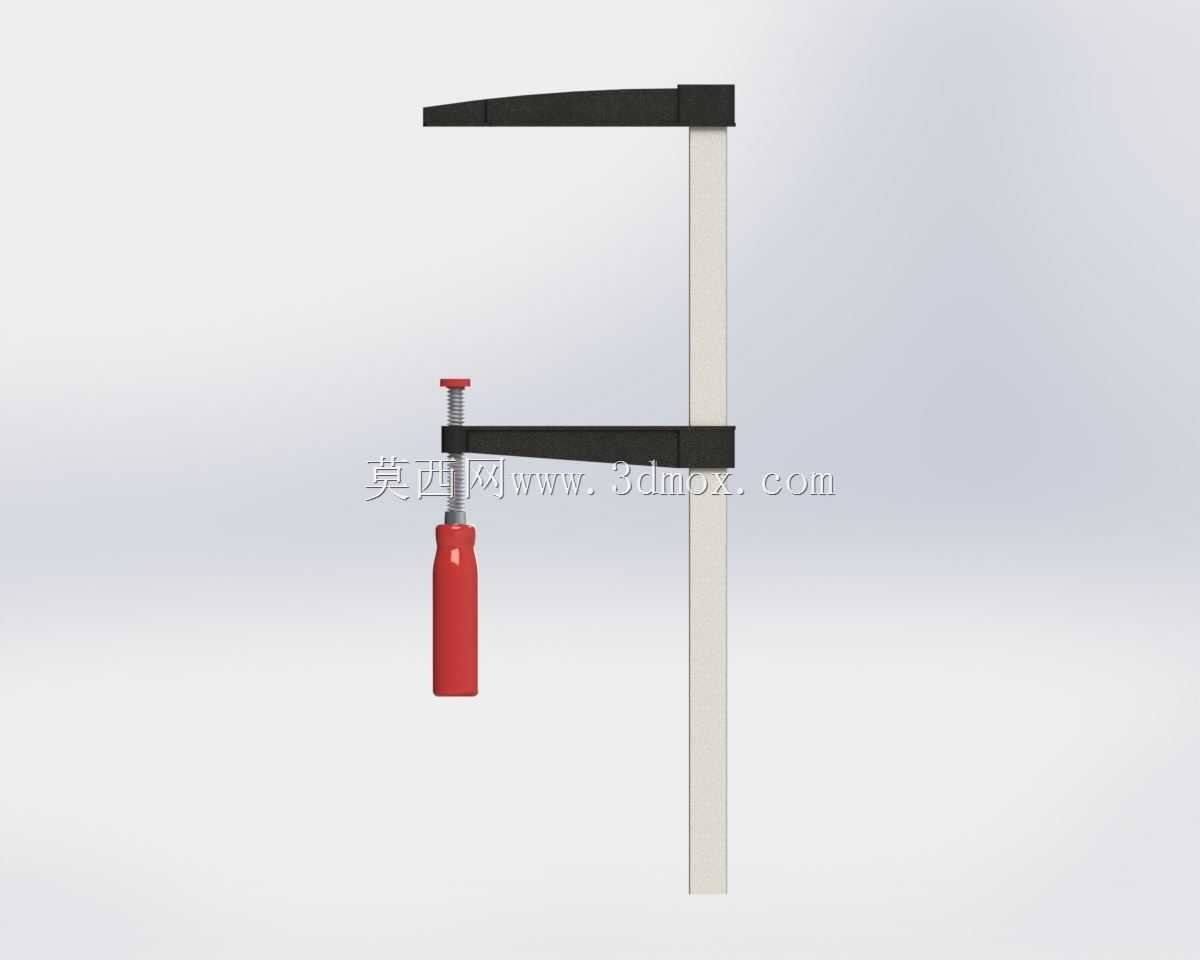

　　从结构设计的逻辑来看，这款夹具的主体受力件采用了冷拉型钢作为垂直导轨杆的基材，截面做了矩形的等截面设计，表面做了硬化处理来降低滑动臂反复滑移带来的磨耗，滑动臂和导轨杆配合的位置做了间隙适配的导向槽，既能保证滑动过程的顺畅无卡滞，又能避免夹持受力时出现过大的偏摆间隙，防止夹持过程中工件出现移位。顶部的固定压臂和导轨杆采用了过盈配合加销钉定位的连接方式，保证压臂和导轨杆的垂直度公差控制在合理范围内，避免夹紧时压脚出现偏斜导致工件表面压痕不均或者夹持力失效。在木工拼接、金属件焊接定位、小型零部件装配、复合材料粘接施压这类需要持续稳定夹持力的作业场景里，这类F型结构的快速夹紧夹具是一线操作工位上出镜率极高的工装工具，区别于传统C型夹需要全程旋拧螺杆调整行程的操作逻辑，这款贝西LM结构的夹具在滑动臂的位置设计了快拆式的锁止结构，能在大行程范围内快速调整夹持开口的初始位置，只在最终施压阶段通过末端的手柄旋拧施加精准的夹紧力，大幅减少了空行程调整的操作时间，在批量工件的装夹作业里能有效降低操作的辅助时长。

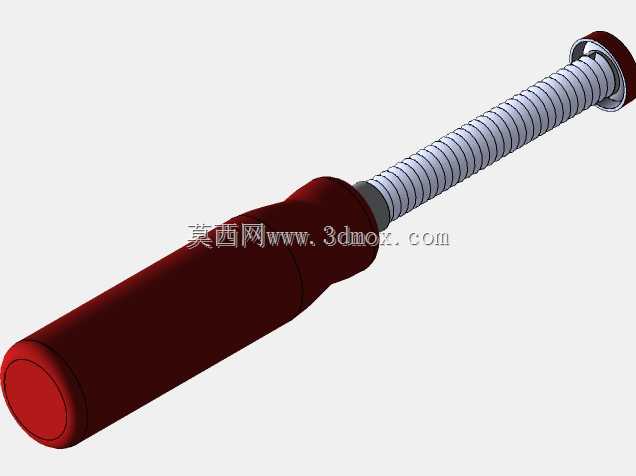

　　底部的施压组件集成了梯形传动螺杆，梯形螺纹的选型本身就具备自锁特性，在夹紧受力后不会因为作业过程中的振动出现松脱，螺杆末端的压脚做了可小幅摆动的铰接设计，即使被夹持的工件表面存在小角度的倾斜，压脚也能自适应贴合工件表面，保证夹持力均匀分布，不会因为局部应力过大压伤工件表面，也能避免因为接触面积过小导致夹持打滑。从实际使用的安装边界来看，这款夹具的最大开口行程可以覆盖多数常规中小型工件的夹持需求，导轨杆的长度决定了最大开口尺寸，压臂的伸出长度决定了夹持深度，也就是从工件边缘到夹持点的最大距离，选型时需要同时匹配这两个尺寸参数，避免出现开口够但深度不足无法夹到工件指定位置的情况。

　　手柄部分采用了浸塑防滑的结构设计，旋拧施压时的握持摩擦力足够，不需要额外加力杆就能达到日常作业需要的夹紧力，同时手柄的长度经过力臂优化，普通人手部施加的力经过螺纹增力和力臂放大后，压脚位置能输出足够的夹持力满足木材粘接、金属定位焊这类场景的压力需求，又不会因为力臂过大导致操作者施加过大力量夹伤较软的工件材质。在三维建模的结构还原过程中，需要重点关注滑动臂和导轨杆的配合间隙设计，间隙过大会导致夹持时滑动臂翘曲，间隙过小则会在滑动调整时出现卡滞，尤其是在车间有粉尘、木屑的作业环境下，配合间隙需要预留一定的容污空间，避免碎屑进入配合面导致滑动失效。另外螺杆和滑动臂的螺纹配合位置需要设计足够的支撑长度，保证螺杆在轴向受力时不会出现偏斜，保证施压过程中压脚的进给方向始终和导轨杆保持平行。压脚的铰接结构需要做限位设计，避免摆动角度过大导致压脚翻转无法正常贴合工件，同时铰接轴的位置需要做防脱处理，防止长期使用后压脚脱落丢失。这类夹具在实际产线应用中，除了手持操作外，也可以多个组合使用，配合焊接工作台、木工拼板台的定位孔做临时的工件定位固定，在单件小批量的定制化生产场景里，不需要制作专用的定位工装，靠这类通用夹具就能快速完成工件的装夹定位，大幅降低工装制作的成本和周期。

　　需要注意的是，这类夹具的设计夹持力是针对静态夹持场景的，不能用于吊装承重，也不能用来夹持超过其行程范围的工件，强行超行程使用会导致导轨杆弯曲变形，破坏结构的受力平衡，后续使用时会出现滑动不畅、夹持力不足的问题。从结构受力的角度分析，夹紧作业时导轨杆会承受弯曲应力，固定压臂和滑动压臂的位置会承受剪切力，所以在建模时对应受力位置的圆角过渡、壁厚设计都需要符合受力要求，避免应力集中导致的结构断裂，尤其是滑动臂上和导轨杆接触的锁止位置，是整个夹具受力的核心点位，锁止结构的咬合齿形需要做足够的强度设计，保证在最大夹持力下不会出现滑牙、锁止失效的情况。
