单双宽开口轴环夹环锁紧固定结构

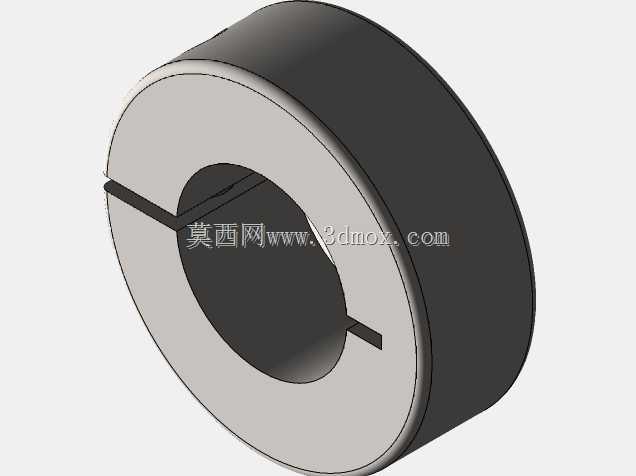

　　从结构设计逻辑来看，单宽款的夹环采用单开口加单锁紧螺钉的布局，环体内壁与轴面采用间隙配合预装，拧紧螺钉时开口处产生弹性收缩，让整个环体内壁均匀抱紧轴表面，相比传统侧面顶丝的点接触固定，这种面接触的抱紧方式不会在轴表面压出凹坑，也能承受更大的轴向窜动力，适合轻载、安装空间紧凑的场景，比如小型输送辊的端部定位、微型电机输出轴上的传感器挡圈固定，安装时不需要对轴做额外加工，只需要将环体滑到预设轴向位置，用扭矩扳手按对应轴径的锁紧力矩拧紧螺钉即可，后期调整轴向位置也只需要松开螺钉就能滑动，不会损伤轴的镀层或者加工面。在传动系统、输送设备、精密仪器的轴系布局里，轴上零件的轴向定位一直是容易被忽略但直接影响设备运行稳定性的细节，这类单双宽开口式轴环夹环，就是针对传统紧定螺钉固定轴环易打滑、损伤轴面、定位精度不足的痛点优化的轴向固定元件。日常做设备改造或者新机型轴系设计时，经常会遇到轴上需要固定轴承内圈、隔套、链轮、同步带轮的场景，过去用轴肩定位需要在轴上车削出台阶，不仅增加轴加工工序，后期拆卸维护也十分不便，用普通卡簧又存在承载轴向力有限、受冲击易脱落的问题，这类开口夹紧式轴环刚好填补了这部分选型空白。

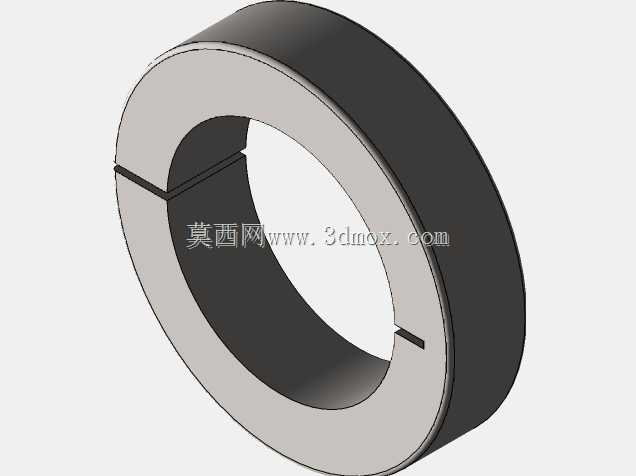

　　双宽款的夹环则采用对开式双半环结构，搭配两个对称布置的锁紧螺钉，环体轴向宽度比单宽款增加近一倍，抱紧接触面积更大，能承受的轴向载荷是单宽款的2-3倍，适合重载传动场景，比如减速机输出轴上的联轴器定位、大型输送线驱动辊的轴承内圈轴向固定，双螺钉对称锁紧的设计还能抵消单侧锁紧带来的环体偏斜问题，保证环体端面与轴中心线的垂直度，避免被固定的零件出现偏磨。做三维建模时，这类零件的尺寸边界需要严格匹配对应轴径的公差带，环体内孔一般取H7的间隙公差，保证预装时能顺利滑入轴体，开口处的缝隙宽度要根据环体材质的弹性模量计算，既要保证锁紧时有足够的收缩量抱紧轴，又不能因为收缩量过大导致环体超过屈服强度出现塑性变形；螺钉孔的位置要避开轴上的键槽位置，同时要预留足够的扳手操作空间，避免安装时螺钉无法拧紧。

　　不同规格的轴环对应不同的轴径范围，从10mm到90mm的常用光轴都有对应尺寸，环体外径一般比内孔大10-20mm，厚度根据载荷等级从8mm到20mm不等，选型时需要先计算轴系工作时产生的最大轴向推力，再对应选择合适宽度的轴环，比如垂直安装的轴上固定较重的传动轮，就需要选择双宽款来保证足够的抱紧力，避免零件下滑移位。实际安装过程中，需要注意轴表面的粗糙度不能过高，否则会降低抱紧摩擦力，一般轴表面粗糙度控制在Ra1.6-3.2之间就能达到最佳锁紧效果，如果轴表面有油污，安装前需要擦拭干净，避免摩擦力不足导致轴环受轴向力时出现滑移。

　　这类轴环不需要在轴上加工任何定位槽或者台阶，能大幅降低轴的加工成本，同时拆卸时不会像过盈配合的轴套那样需要拉马等专用工具，只需要松开锁紧螺钉就能轻松拆下，非常适合需要频繁调整轴上零件位置的试验设备、模块化输送线的设计场景。在做装配体干涉检查时，要注意轴环的外径不能和周边的轴承座孔、机架护板产生干涉，尤其是双宽款轴环的轴向长度更长，需要预留足够的安装空间，螺钉头部的突出高度也要纳入安装边界计算，避免旋转时螺钉刮碰到周边的固定结构。和传统的圆螺母加止动垫圈的固定方式相比，这类夹环式轴环不需要在轴端加工外螺纹，也不需要预留止动垫圈的卡槽，能缩短轴的设计长度，让整个轴系结构更紧凑，在轻量化设备、精密仪器的轴系设计中应用十分广泛。
