适配薄板连接的六角头拉铆螺母结构

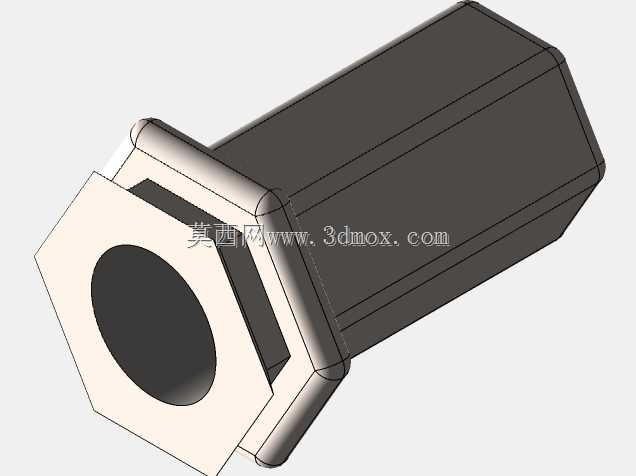

　　在薄板类零部件的装配场景中，传统攻丝工艺往往受限于板材厚度，当板厚低于3mm时，攻丝形成的螺纹啮合牙数不足，极易出现滑牙、连接失效的问题，焊接螺母又会带来焊痕变形、表面镀层破坏、后期防腐处理难度大的痛点，拉铆螺母正是针对这类装配需求开发的铆接类紧固件。这款盲孔型拉铆螺母采用六角头带法兰的结构设计，头部法兰面在铆接完成后会紧密贴合板材表面，一方面增大承压接触面积，分散铆接后的压紧应力，避免薄板材被压溃变形，另一方面六角结构可以在安装过程中与预制的六角安装孔配合，起到止转作用，防止铆接过程中螺母跟转，保证铆接扭矩的有效传递。

　　从结构设计逻辑来看，这款螺母的铆接变形段做了等壁厚设计，在拉铆枪的轴向拉力作用下，变形段会均匀向外膨胀翻边，与板材背面形成倒扣结构，配合头部法兰面实现双向夹紧，无需在板材背面预留操作空间，特别适合封闭腔体、管材侧壁这类只能单侧操作的装配场景。盲孔的结构设计可以有效阻隔螺纹孔两侧的介质流通，在有密封要求的腔体装配中，能够避免液体、气体通过螺纹连接处渗漏，同时也能防止外部灰尘、水汽进入螺纹内部，提升连接部位的防腐蚀能力。

　　在安装边界上，这款螺母适配0.8-3mm厚度范围的板材，安装前需要在板材上预制对应规格的六角安装孔，孔位公差需要控制在H12级别以内，孔边距离板材折弯边的最小距离需要大于螺母法兰半径与变形区膨胀半径之和，避免铆接时变形区与折弯结构发生干涉。铆接完成后，螺母的螺纹轴线与板材表面的垂直度公差可以控制在0.1mm以内，能够满足普通机械结构的螺纹连接精度要求，不需要后续二次攻丝修正。

　　在实际应用中，这类拉铆螺母广泛用于机箱机柜的钣金装配、汽车内饰件的薄板连接、阀门组件的外壳固定、仪器仪表的壳体拼接等场景，相比压铆螺母，它不需要板材具备较高的硬度，对于铝合金板、冷轧钢板甚至部分工程塑料板材都能实现可靠连接，不会出现压铆后板材开裂、螺母脱落的问题。设计这款三维模型时，重点还原了铆接变形段的过渡圆角，避免应力集中导致铆接时开裂，同时法兰面与杆部的同轴度、螺纹孔与六角头的位置度都按照通用紧固件的精度要求做了约束，模型可以直接用于装配干涉检查、铆接工装的设计参考，也能导出工程图用于零部件的加工生产。在选型匹配时，需要根据被连接件的总厚度、需要承受的拉脱力与剪切力选择对应规格的螺母，M5规格的螺母适合静态载荷低于5kN的连接场景，M8规格则可以承载更高的连接载荷，选型时还需要注意铆接后螺母突出板材背面的高度，避免与内部其他零部件发生运动干涉。
