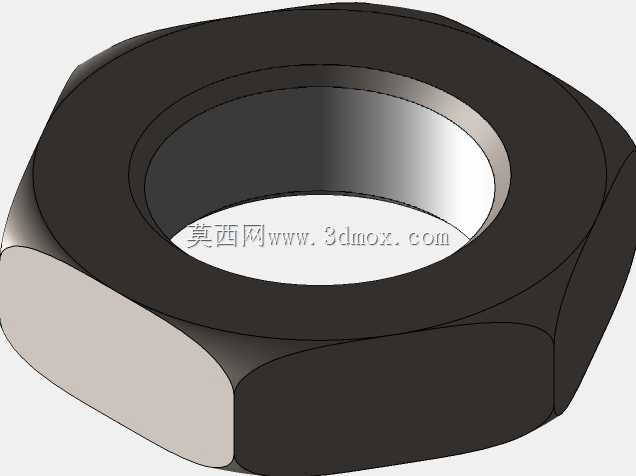

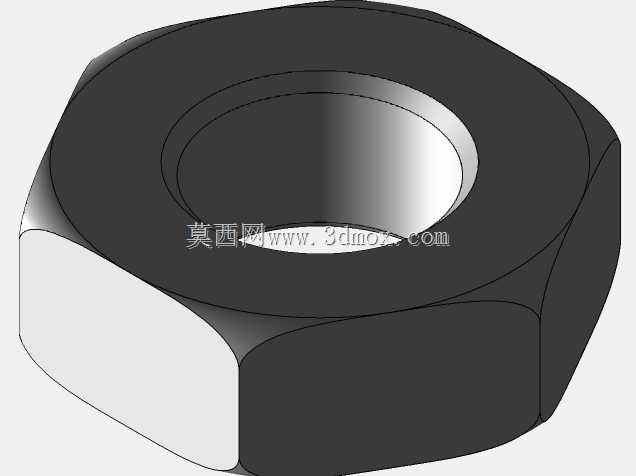

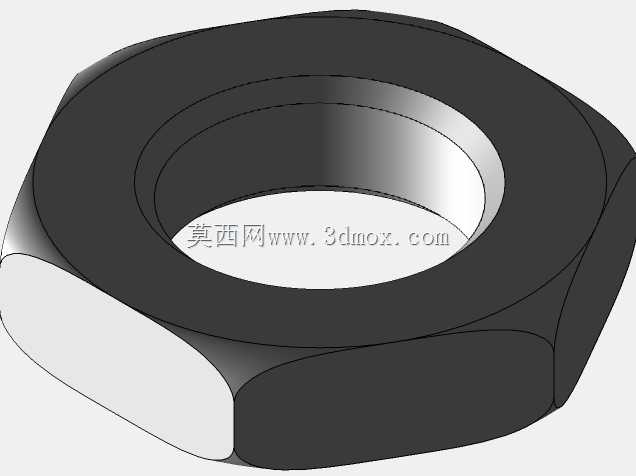

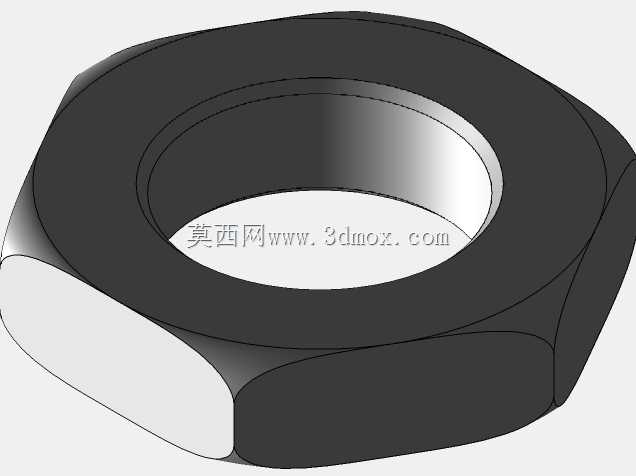

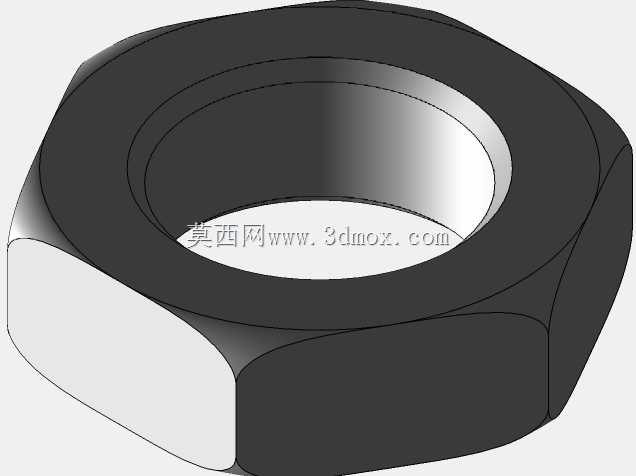

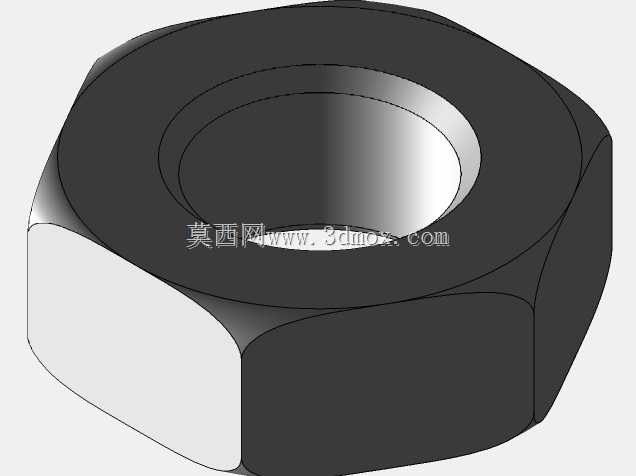

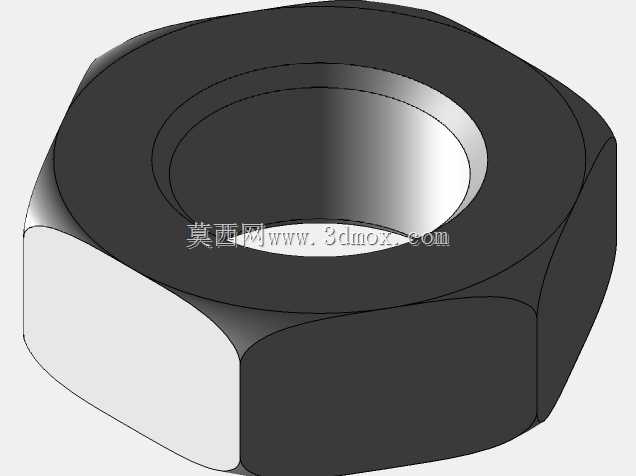

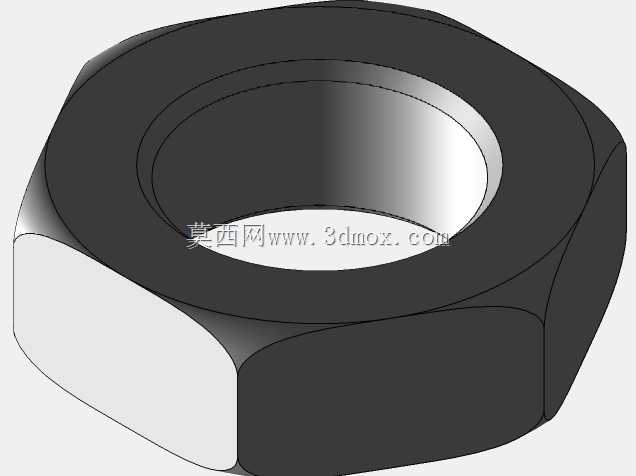

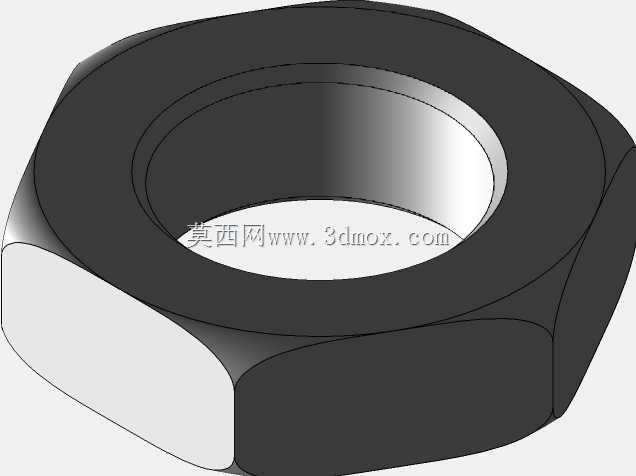

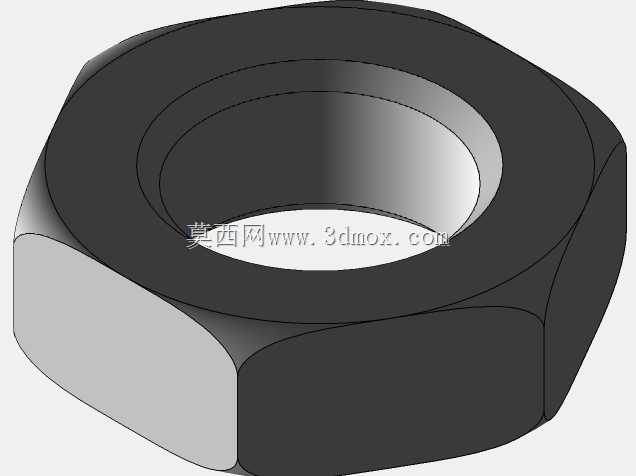

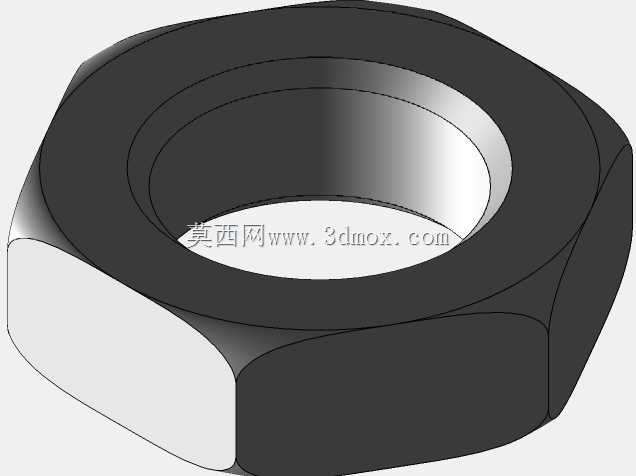

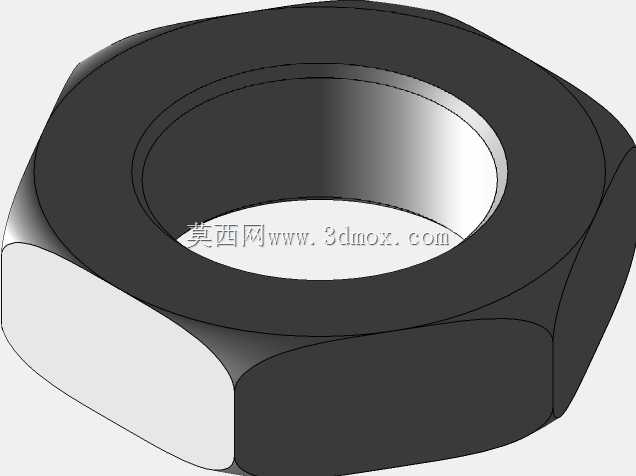

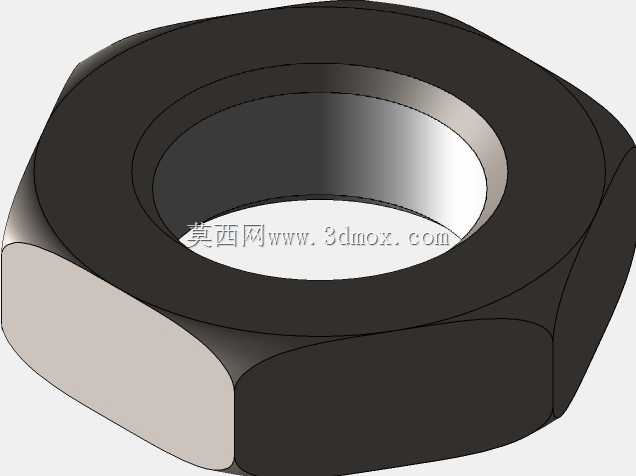

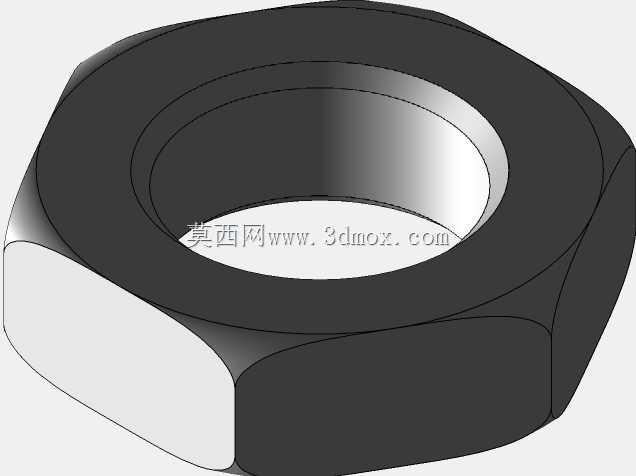

符合DIN936标准薄型六角锁紧螺母

　　在液压阀组、仪器仪表、精密传动机构这类对安装空间有严格限制的场景中，常规厚度的六角螺母往往会因为轴向尺寸冗余，挤占周边管线、传感器的布置空间，甚至导致相邻部件装配干涉，薄型锁紧螺母就是针对这类紧凑安装需求设计的紧固件。这款螺母严格遵循DIN936标准的尺寸规范，相比同规格标准六角螺母，厚度缩减约三分之一，在保证螺纹啮合强度满足工况要求的前提下，最大限度压缩轴向占用空间，尤其适配减压阀、小型流体控制阀这类阀体本身轴向尺寸紧凑，连接螺栓外露长度有限的装配场景。

　　从功能特性来看，这类薄型锁紧螺母的核心作用是在受限空间内完成螺纹副的锁紧防松，它的内螺纹精度匹配普通公制粗牙螺纹的公差要求，能和对应规格的外螺纹螺栓、螺柱顺畅旋合，六角对边尺寸和同规格标准螺母保持一致，现场装配时不需要更换配套扳手，普通呆扳手、套筒扳手都能直接操作，不会给现场装配、后期维护增加额外工具成本。和普通薄螺母不同的是，这款锁紧螺母在螺纹加工阶段做了适配防松的工艺处理，在承受常规振动、温度交变的工况下，能有效降低螺纹副松脱的概率，不需要额外搭配弹簧垫圈、止动垫片，进一步减少装配所需的零件数量和轴向空间占用。

　　设计过程中首先要平衡的就是厚度缩减和连接强度的矛盾，不能一味追求薄度而忽略螺纹啮合的有效圈数，按照DIN936的要求，不同规格的螺母都对应了最小有效螺纹啮合长度，建模时需要严格控制内螺纹的收尾位置，保证螺纹收尾段不会进入有效啮合区间，避免实际装配时出现螺纹咬合不足、滑牙的问题。六角外形的倒角处理也有讲究，两端的倒角角度和尺寸既要符合标准要求，方便螺母顺利导入螺栓螺纹，又要保证螺母和被连接件的接触面有足够的承压面积，避免锁紧时压伤被连接件的表面，尤其是在铝合金、工程塑料这类软质材质的阀体上装配时，足够的承压面积能分散锁紧压力，防止接触面出现凹陷导致预紧力流失。

　　从安装边界来看，选型时首先要确认螺栓的外露螺纹长度，因为螺母厚度较薄，需要保证螺栓穿过螺母后至少有1-2个螺距的外露量，避免螺纹啮合长度不足；其次要核算安装空间的回转半径，虽然螺母的对边尺寸和标准螺母一致，但因为整体厚度薄，扳手操作时的轴向活动空间需求更小，在周边有凸起结构、管线密集的位置，只需要预留出扳手的径向回转空间就能完成装配，不需要额外设计扳手避让槽。在实际的减压阀装配场景中，这类螺母常被用于阀盖和阀体的连接、调压组件的锁紧固定，因为减压阀本身需要频繁调整调压参数，螺母锁紧后既要保证连接位置不会因为介质压力波动出现松动，又不能因为厚度过大突出阀体表面，影响调压手柄的操作空间，薄型锁紧螺母的尺寸特性刚好匹配这类需求。

　　建模时需要注意六角棱边的倒钝处理，实际生产中冷镦成型的螺母棱边不会是锐利的直角，模型里做微小的圆角处理更符合真实零件的工艺特征，内螺纹的建模如果是用于装配仿真，不需要还原每一圈螺纹的细节，用装饰螺纹线就能满足装配干涉检查的需求，如果是用于加工工艺仿真，则需要严格按照螺纹的牙型、螺距参数建模，保证螺纹升角、牙型角和实际加工参数一致。另外这类螺母通常会做表面发黑或者镀锌处理，模型的外观质感也需要匹配这类表面处理的特征，避免出现和实际零件不符的高光、镜面效果，保证三维模型在装配演示、选型展示时的写实性。在做整机装配的干涉检查时，要特别注意螺母锁紧后，端面和周边运动部件、密封件的间隙，因为厚度薄，很多时候常规标准螺母会干涉的位置，换用这款薄型螺母就能留出足够的安全间隙，这也是紧凑结构设计中选型时经常用到的空间优化思路。
