V型槽滑动平移门导向滚轮组件

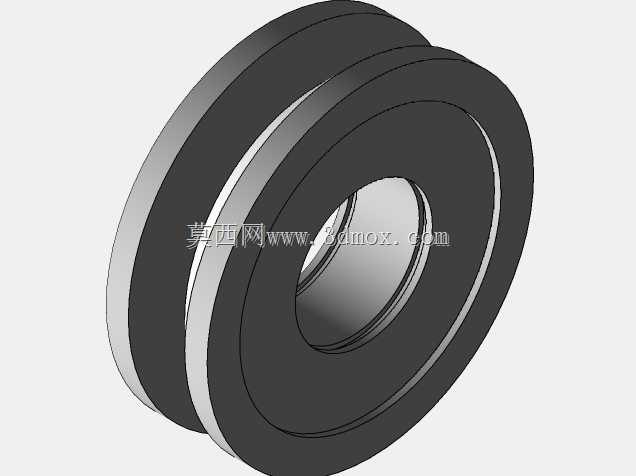

　　这款V型槽滚轮主要适配工业厂区、仓储物流园区的V型轨道平移大门，也可用于重型设备防护围栏的滑动门、车间隔断推拉门的行走支撑结构，在户外露天场景下也能适配轻度腐蚀环境的轨道行走需求，替代传统平轮容易脱轨、侧向窜动的缺陷。从结构设计来看，滚轮主体采用双轮缘V型槽结构，槽型角度匹配市面上通用的V型实心轨道、角钢焊接轨道的截面角度，轮缘高出槽底的尺寸经过校核，能够在轨道安装存在直线度偏差、门体受侧向风压产生偏移时，依然保持与轨道的有效啮合，不会出现脱轨卡滞的问题。

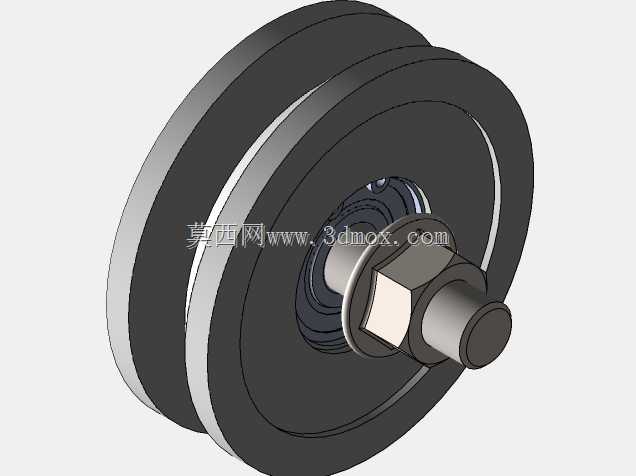

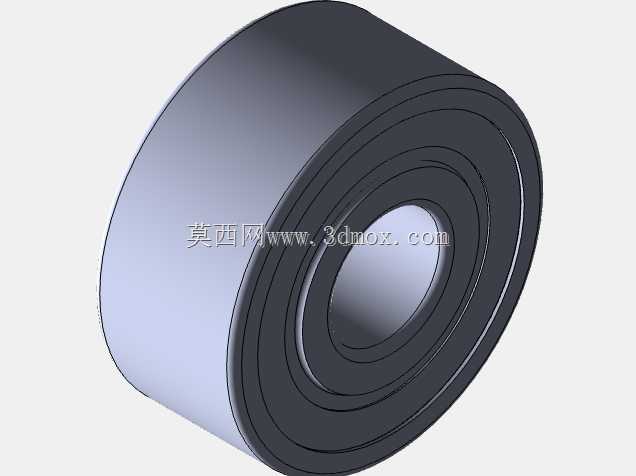

　　滚轮中心集成了密封型滚动轴承，轴承内圈与带轴肩的安装销轴配合，销轴一端加工外螺纹配套锁紧螺母，安装时可直接将门体的安装耳板夹在销轴轴肩与螺母之间，不需要额外加工复杂的安装座，降低门体加工的精度要求。设计过程中优先考虑了现场安装的容错性，销轴与轴承内圈采用过渡配合，普通钳工使用常规扳手即可完成装配，不需要热装或者专用压装工具，适合工地现场的安装作业条件。滚轮的轮体宽度、槽深尺寸经过载荷校核，单轮额定承重能够覆盖常规工业平移门的单支点载荷需求，双轮缘的结构同时承担垂直方向的承重与水平方向的导向作用，不需要额外设置侧向导向轮，简化门体下部的支撑结构。

　　从安装边界来看，销轴的外露螺纹长度预留了足够的调节余量，能够适配不同厚度的门体安装板，滚轮外径与安装板的开孔尺寸、边缘避让距离经过匹配，转动过程中不会与门体钢结构产生摩擦干涉。实际使用场景中，这类V型滚轮相比普通U型槽滚轮，对轨道上的积灰、细小杂物的容忍度更高，V型槽的斜面能够在滚动过程中将轨道表面的杂物挤到槽体两侧排出，减少杂物卡入轴承造成的滚轮卡滞问题，降低后期运维的频次。轴承位置自带的密封结构能够阻挡户外的雨水、粉尘进入轴承滚道，延长润滑脂的使用寿命，在无额外润滑维护的条件下也能保证长期的滚动顺畅。设计时还考虑了滚轮的受力分布，轮体的受力点集中在轴承正上方的轮体截面位置，避免轮体受偏载产生的弯矩作用在轴承上，提升轴承的实际使用寿命，销轴的轴肩位置做了圆角过渡，减少应力集中，在门体频繁启停、受冲击载荷时不会出现销轴断裂的问题。轮体的材质搭配也做了针对性优化，外圈采用耐磨的硬质材料，降低长期滚动的磨损量，内芯与轴承配合的位置保证足够的结构强度，不会在重载下出现内孔变形导致轴承跑内圈的问题。

　　在门体整体结构设计中，这类滚轮通常作为下部行走支撑，上部配合简单的导向限位结构即可完成整扇门的滑动约束，相比吊轮结构，下部承重的方式对门体上部的钢结构强度要求更低，适合大尺寸、大重量的工业门使用，安装时不需要搭建顶部的承重梁结构，降低整体施工成本。针对不同的轨道安装工况，滚轮的V型槽角度做了通用化设计，既可以适配冷拉成型的标准V型轨道，也可以适配现场用角钢焊接的简易轨道，不需要定制特殊截面的轨道材料，方便项目现场就地取材完成施工。
