50x60规格锌合金合页铰链结构设计

　　这款锌合金材质的合页铰链，核心适配工业铝型材框架、设备防护门、小型机柜舱门的转动连接场景，在自动化生产线外围防护、实验室小型设备柜体、工业铝型材工作台围挡等场景中应用广泛，承担转动副的连接承载作用，实现门板与固定框架之间的绕轴开合动作，同时保证开合过程中无径向窜动、合页两侧安装面贴合紧密无间隙。从实际使用的工况需求出发，这类合页需要兼顾安装便捷性、转动顺滑度与长期使用的耐磨性能，因此在结构设计阶段，首先确定了50x60mm的安装面外形尺寸，这个尺寸规格刚好匹配40系列工业铝型材的端面安装边界，两个合页片的安装孔中心距设置为40mm，能够直接对齐40系列铝型材的中心槽孔，不需要额外加工转接板，安装时直接使用配套螺栓穿过沉头孔固定在铝型材的槽道螺母上即可，大幅降低现场安装的加工工作量。

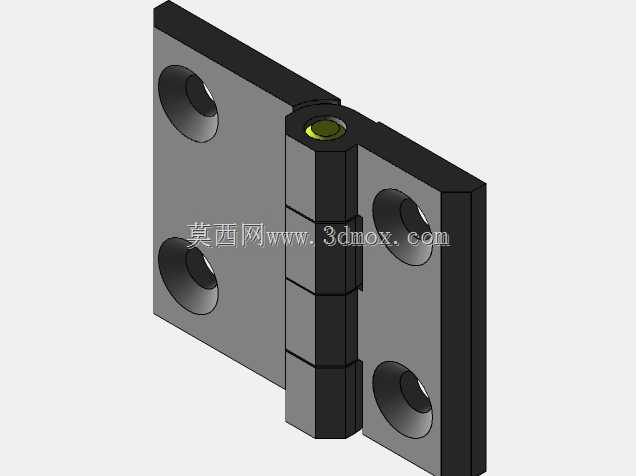

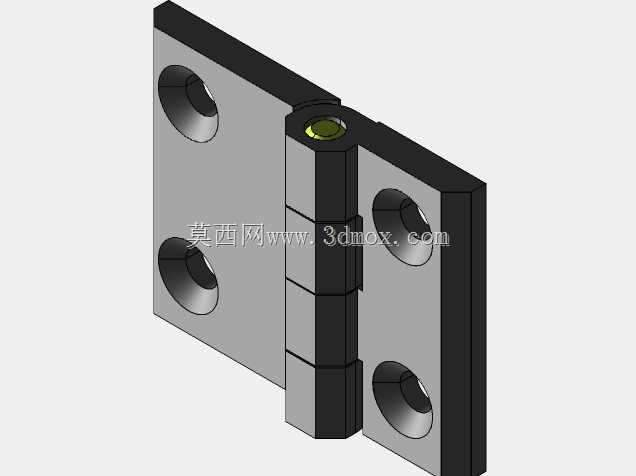

　　合页的转轴部分采用了同轴度公差严格控制的三段式轴套结构，中间的转轴与两侧页片的轴孔采用间隙配合，配合间隙控制在0.02mm以内，既保证转动时无卡滞，又能避免长期开合后出现轴孔磨损导致的门板下垂问题。材质选用锌基合金也就是常说的ZAMAK合金，这种材料的压铸成型性能优异，能够一次压铸成型出复杂的页片加强筋结构与沉头安装孔，不需要后续二次机加工就能达到安装面的平面度要求，同时材料本身具备一定的自润滑性能，不需要额外添加润滑脂就能实现上万次开合无明显磨损，相比铁质合页不会出现生锈卡滞的问题，相比尼龙合页承载能力更高，单组合页的静态承载能力可以达到15kg，满足大部分小型设备门、防护挡板的承重需求。

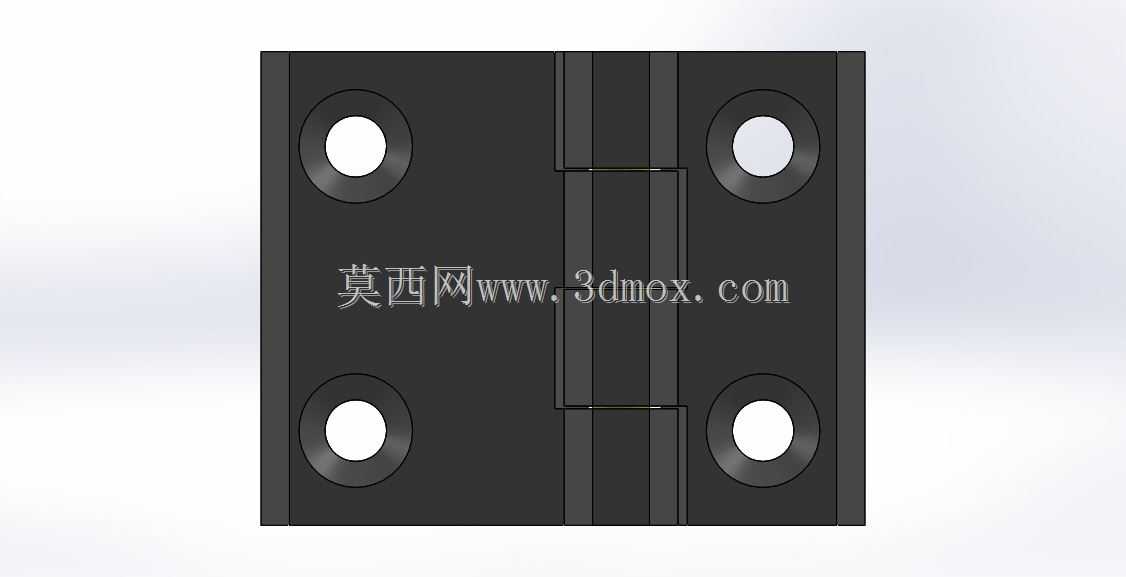

　　安装孔采用沉头孔设计，固定螺栓安装后螺栓头完全沉入沉孔内，不会突出合页安装面，避免门板开合时螺栓头与框架发生刮擦，四个安装孔分别布置在合页页片的四个角位，受力分布均匀，固定后不会出现页片翘曲的问题。合页的开合角度可以达到180度，能够满足设备门完全打开的操作需求，在开合到极限位置时，页片之间的限位面会自然贴合，避免转轴过度转动导致的结构损坏。在三维建模过程中，需要重点关注转轴与轴孔的配合公差、安装孔的位置度公差、合页两个安装面的平面度要求，这些参数直接影响最终成品的安装适配性与使用体验，建模时需要将沉头孔的深度、转轴的直径、页片的厚度等参数按照实际压铸工艺的要求设置合理的脱模斜度，避免压铸生产时出现脱模困难、壁厚不均导致的缩孔问题。

　　从设备选型的角度来看，这类合页适合用在对防腐性能有一定要求、安装空间紧凑、需要快速装配的铝型材框架结构上，相比传统的焊接合页，不需要焊接工序，拆装方便，后期维护更换时只需要拧下固定螺栓即可完成替换，不需要对框架结构进行改动。在实际装配时，需要注意同一扇门上的两个合页要保持同轴度，安装时先固定框架侧的合页页片，再将门板侧的页片与门板临时固定，调整门板位置保证开合顺畅后再完全拧紧固定螺栓，避免出现强行装配导致的转轴憋劲、开合卡滞的问题。合页的表面采用哑光黑色处理，既能够提升外观的质感，也能在工业设备场景中起到耐脏、防刮的作用，长期使用不会出现表面掉漆、露底的问题。
