战车门重型滑动吊挂承载滑轮组件

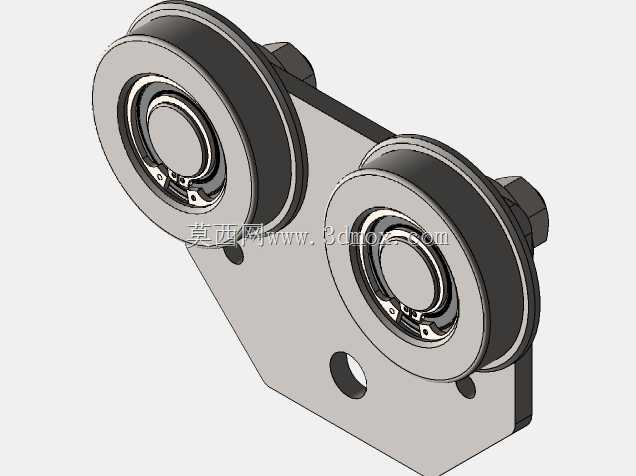

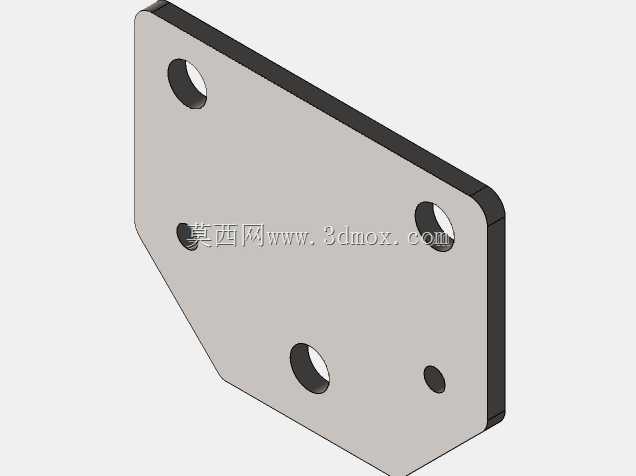

　　该滑轮组件主要适配特种装甲车辆舱门的侧向滑动启闭场景，区别于民用推拉门的轻载设计，整套机构的核心承载逻辑围绕500KG以上的动态载荷做结构强化，可在车辆行驶产生的持续振动、冲击工况下保持滑动顺畅，不会出现卡滞、脱轨问题。从结构布局来看，组件采用四组深沟球滑轮对称排布的设计，每两组滑轮夹持在工字钢导轨的上下翼缘内侧，安装时滑轮与导轨翼缘面预留0.2-0.3mm的配合间隙，既保证滑动时的低阻力，又能抵消车辆倾斜、侧倾时产生的径向窜动，避免滑轮与导轨出现硬摩擦。安装基板采用6mm厚的高强度钢板整体冲压成型，基板上的滑轮安装孔位做了同轴度公差管控，四个滑轮的轴线平行度误差控制在0.1mm以内，防止滑轮偏磨导致的使用寿命缩短。

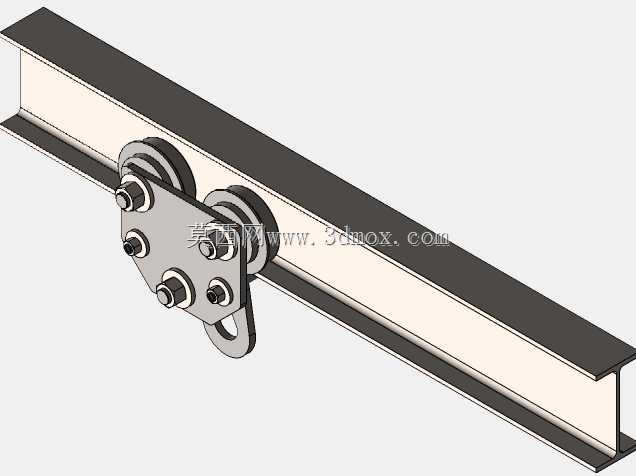

　　基板下方集成的吊耳结构直接与战车门体的上沿连接，吊耳的连接孔做了沉台设计，安装螺栓后螺栓头不会突出基板平面，避免滑动过程中与导轨端部的限位块发生碰撞。导轨采用标准10号工字钢作为承载基体，导轨安装时通过侧面的安装孔直接固定在车体舱门的上沿框架上，导轨的直线度每米误差不超过1mm，保证滑轮组在全行程滑动时不会出现卡顿。整套机构的滑动行程可根据舱门的实际开合宽度调整导轨长度，常规配置下的滑动行程覆盖1200mm-1800mm区间，可满足多数中型战车乘员舱、设备舱门的开合需求。

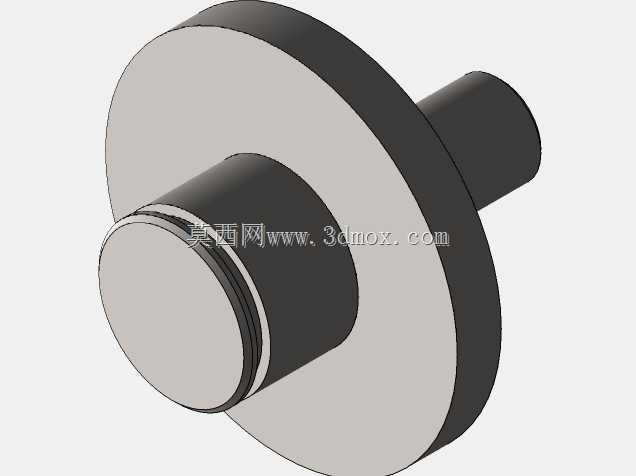

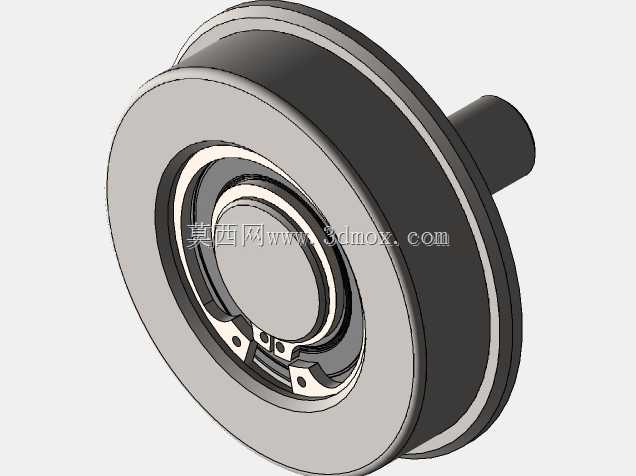

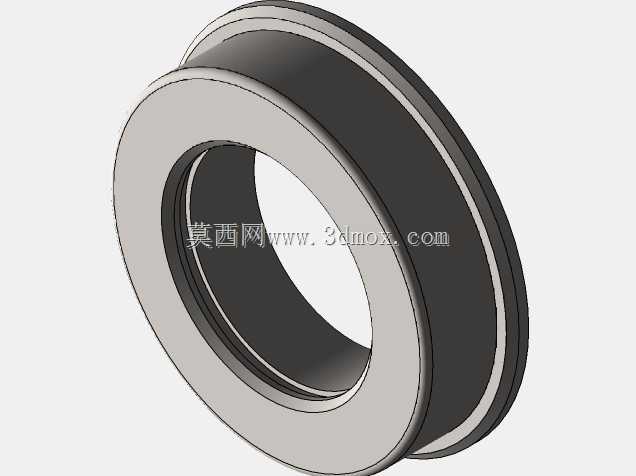

　　设计过程中针对滑轮的材质做了针对性选型，滑轮外圈采用改性尼龙材质内嵌钢质轴承衬套，既具备足够的承载强度，又能在滑动时降低金属碰撞产生的噪音，同时避免金属直接摩擦产生的锈死问题，适配野外高温、高湿、多沙尘的使用环境。滑轮的销轴采用40Cr材质调质处理，表面做镀锌钝化处理，销轴与基板的连接采用防松螺母加开口销的双重防松结构，在车辆持续振动的工况下不会出现销轴松脱的问题。安装边界方面，整套滑轮组件安装完成后，基板上平面与导轨下翼缘面的间隙为5mm，组件整体突出导轨下沿的高度为82mm，吊耳连接孔的中心距基板安装面的距离为45mm，设计门体安装结构时可直接参考该尺寸做配合，不需要额外预留调整余量。

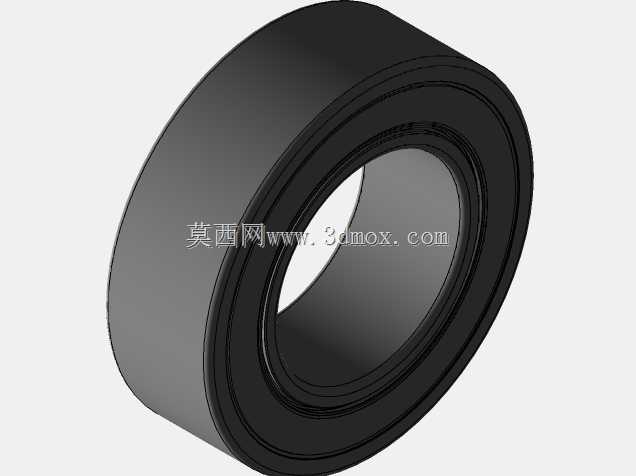

　　组件的滑动阻力经过实测，在500KG额定载荷下，初始启动力不超过120N，正常滑动过程中的阻力稳定在60N以内，单人即可轻松完成重型舱门的启闭操作，不需要额外加装助力机构。针对野外使用的沙尘防护需求，滑轮的轴承位置自带防尘密封圈，可阻挡直径0.05mm以上的沙尘颗粒进入轴承滚道，延长维护周期，常规使用场景下的维护间隔可达到12个月以上，仅需在定期保养时在滑轮与导轨的接触面涂抹少量低温润滑脂即可。整套机构没有复杂的传动结构，所有零部件均为模块化设计，单个滑轮损坏时可直接拆卸更换，不需要拆解整个组件，野外维修时仅需常规扳手即可完成操作，不需要专用工具。在结构强度校核阶段，针对组件做了1.5倍额定载荷的静载测试，以及1.2倍额定载荷下的10000次往复滑动疲劳测试，测试后基板无明显变形，滑轮无裂纹，销轴无弯曲，滑动阻力变化率不超过10%，满足特种车辆的使用强度要求。考虑到战车门的密封需求，滑轮组件的安装位置不会干涉舱门周边的密封胶条，门体关闭时吊耳的位置刚好处于密封胶条的内侧区域，不会出现密封间隙。
