T8消间隙法兰式梯形丝杠螺母结构

　　这款T8规格的消间隙梯形丝杠螺母，是小型直线传动场景里很常用的配套部件，常见于桌面级数控雕刻机、小型3D打印设备的Z轴进给机构，也会用在一些轻载自动化滑台、小型物料推送机构的直线传动副里，核心作用是和T8规格的梯形丝杠配合，把丝杠的旋转运动转化为滑台的直线进给运动，同时通过内置的预紧结构消除丝杠螺母配合的反向间隙，提升进给定位的精度，避免反向传动时出现空程误差。

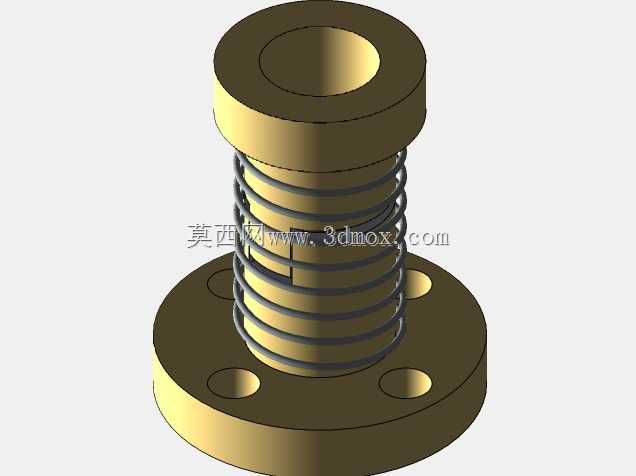

　　从结构设计来看，这款螺母采用分体式消隙结构，主体分为上下两段螺母牙体，中间嵌套了圆柱螺旋压缩弹簧，依靠弹簧的轴向推力让两段螺母的螺纹牙分别贴紧丝杠螺纹的两个侧面，以此抵消螺纹配合的加工间隙，相比一体式的铜螺母，这种结构不需要额外的锁紧调节机构，装配后就能自动维持预紧力，在长期使用出现轻微磨损后，弹簧的预紧行程可以自动补偿磨损量，延长传动副的维护周期。安装端采用带法兰的一体式底座结构，法兰盘上均匀分布了四个安装通孔，安装时不需要额外设计螺母抱座，直接通过螺栓就能把螺母固定在移动滑台的安装面上，安装基准面就是法兰的下端面，装配时只要保证法兰端面和丝杠轴线的垂直度，就能避免螺母出现偏载卡滞的问题。

　　外形尺寸方面，法兰盘的外径适配小型设备的安装空间，四个安装孔的孔位符合小型传动滑台的通用安装孔距，螺母主体的外径控制在紧凑范围内，不会和周边的导轨、线束等部件产生运动干涉，上端的圆柱段可以作为辅助导向段，在螺母运动过程中可以和设备上的导向孔配合，进一步提升运动的稳定性，避免螺母受侧向力出现偏斜。设计时需要重点关注弹簧的预紧力匹配，预紧力过小无法完全消除反向间隙，预紧力过大会增加螺纹副的转动阻力，加快螺纹的磨损速度，这款结构的弹簧刚度经过匹配，刚好可以覆盖轻载进给场景下的轴向负载，同时不会带来过大的旋转扭矩，适配常用的42型步进电机直连驱动，不需要额外增加减速机构就能获得合适的进给扭矩。

　　螺纹部分采用梯形牙型，相比普通三角螺纹，传动效率更高，耐磨性能更好，适合频繁往复运动的传动场景，螺母主体采用铜质材料加工，自润滑性能优异，和钢制丝杠配合时摩擦系数低，运行过程中噪音小，不需要频繁加注润滑脂就能维持长期稳定运行。在实际选型应用时，需要注意这款螺母的额定轴向负载属于轻载范畴，适合进给推力在几十牛以内的场景，不能用于重载冲压、重型顶升这类大负载的传动位置，安装时要保证丝杠两端的支撑座同轴度，避免丝杠出现弯曲变形，导致螺母运动过程中出现卡顿、磨损加剧的问题。另外这种消间隙结构的弹簧预紧行程有限，当螺纹磨损量超过弹簧的补偿行程后，就需要更换螺母来维持传动精度，日常维护时只需要定期清理螺纹缝隙里的粉尘、切屑等杂物，避免异物进入螺纹配合面加剧磨损即可。
