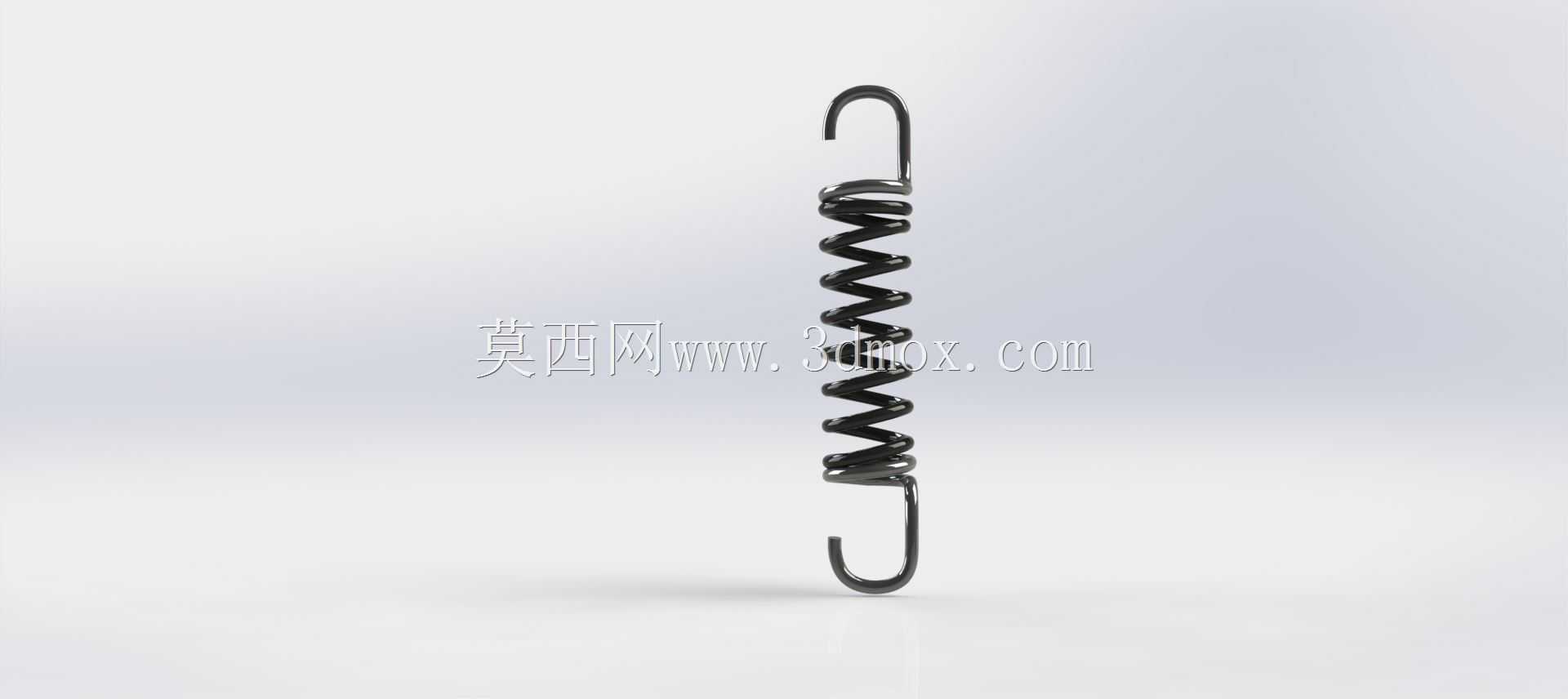

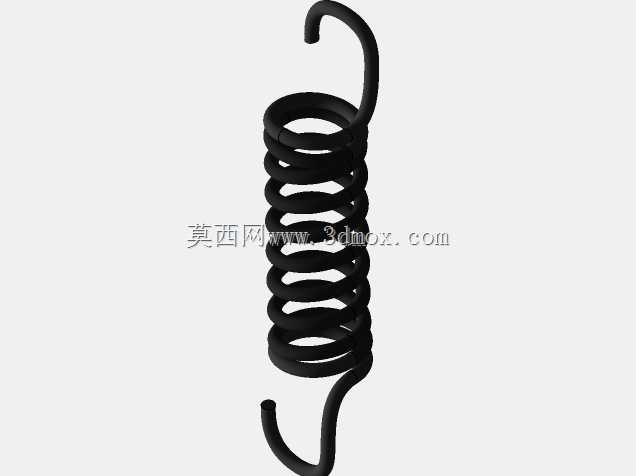

柔性挂钩式异形弹簧结构设计

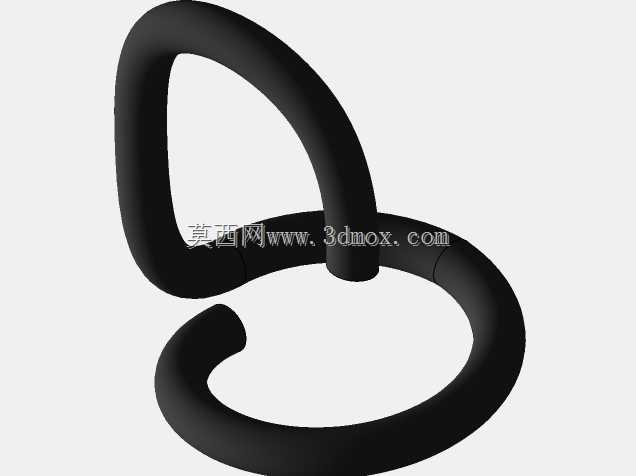

　　在各类工装夹具、小型机电装配、轻工设备的连接与缓冲场景中，这类异形柔性弹簧的应用覆盖范围远超常规标准圆柱弹簧。不同于常规直臂挂钩弹簧的固定受力方向，该款弹簧采用连续弯绕的环形弹性臂结构，两个开放端的挂钩段可在一定空间范围内自适应调整挂载角度，适配安装面存在角度偏差、挂载点位置存在小范围公差的装配场景，能有效抵消装配累计误差带来的额外内应力，避免弹簧在长期交变载荷下出现应力集中断裂的问题。

　　从结构设计逻辑来看，整个弹簧采用等截面圆丝材一体弯制成型，没有额外的焊接拼接点，所有弯折段均做了大圆弧过渡处理，避免了直角弯折带来的应力集中缺陷，弹性臂的环形回弯结构在受力时会将载荷均匀分散到整个簧体段，而非集中在挂钩与簧身的连接位置，这一设计能大幅提升弹簧的疲劳寿命，适配频繁往复形变的使用工况。实际选型应用时，需要重点关注两个开放挂钩端的开口间距、簧体的整体外轮廓边界，安装时要确保簧体的形变空间足够，避免弹性臂在伸缩形变过程中与周边结构件发生剐蹭干涉，这类弹簧常被用于小型设备的舱门复位、线束张紧、轻质构件的柔性吊挂场景，在需要小行程弹性复位、同时对挂载角度有自适应要求的工位上，相比标准拉伸弹簧能省去额外的铰接转接结构，减少装配零件数量，降低整体机构的复杂度。

　　从建模逻辑上看，该类弹簧的建模核心在于扫掠路径的曲率连续性控制，路径上所有弯折段的曲率半径均大于丝材直径的1.5倍，避免弯制过程中出现丝材外侧拉伸过度、内侧褶皱开裂的工艺缺陷，两个挂钩端的收尾段做了微幅收窄处理，方便安装时卡入挂载孔位，同时不会在挂载受力时出现滑脱问题。在受力特性上，该弹簧的刚度并非线性恒定，当形变量较小时，主要由靠近挂钩的小段簧臂提供弹性力，刚度偏低，适配小载荷的张紧需求；当形变量增大到一定程度后，整个环形簧体共同参与形变，刚度会逐步提升，能避免过载时出现过度形变导致的塑性变形，这种渐变刚度的特性刚好适配很多需要初始张紧力小、过载时具备一定限位能力的使用场景。

　　安装过程中需要注意，挂载点的接触面应做圆角处理，避免锐边切割簧丝表面，长期使用时要避免簧体接触腐蚀性介质，防止表面出现锈蚀凹坑成为疲劳断裂的起始点。在很多小型自动化设备的走线机构中，这类柔性弹簧可以替代传统的刚性走线支架，给线缆提供一定的活动余量，同时能在线缆被拉扯时提供反向张紧力，避免线缆接头处受拉脱落；在一些便携设备的卡扣结构中，该类弹簧也能提供稳定的复位弹力，同时因为整体轮廓圆润没有突出的尖锐结构，不会在设备开合过程中剐蹭周边的外壳或内部线束。
