可调节螺栓式设备支撑防震垫结构

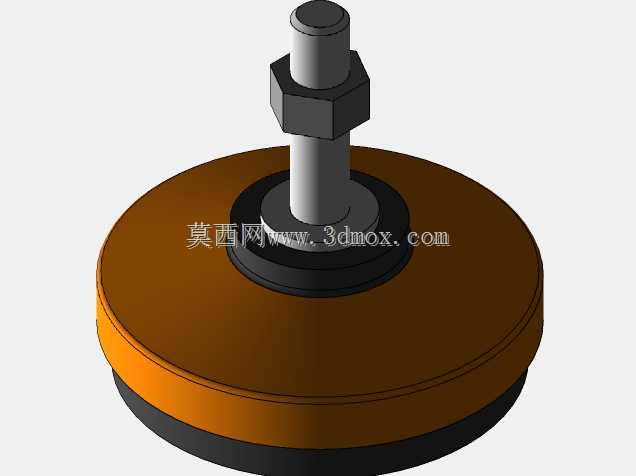

　　这款带调节螺栓的圆形防震支撑垫，是工业设备安装场景里极为常用的隔振支撑元件，日常在机床、工业泵组、小型液压站、精密检测仪器、流水线输送架的安装工位上都能见到它的身影，核心作用是在设备与安装地面之间形成柔性隔振层，阻断设备运行产生的振动向建筑结构传递，同时也能抵消地面传来的外部振动对设备运行精度的干扰，还可通过顶部的螺栓结构对设备的安装水平度进行微调，解决安装地面存在微小高度差的问题，避免设备因放置不平产生运行异响、部件偏磨、精度偏移等问题。

　　从结构设计逻辑来看，整个部件采用分层复合结构，底部接触地面的是一层高阻尼橡胶材质的防滑垫层，这层橡胶选用邵氏硬度适中的耐油丁腈橡胶配方，既具备足够的竖向承压能力，长期受压不会出现过度蠕变，又能通过橡胶分子的内摩擦消耗振动能量，同时底面做了细微的防滑纹路处理，即便地面存在少量油污，也能保持足够的静摩擦力，避免设备运行过程中出现支撑移位。中间的主体承托层采用铸铁材质一体铸造成型，盘面做了加厚处理，径向设置了均匀的过渡圆角，避免应力集中导致的盘面开裂，铸铁材质本身具备较好的刚性，能够将设备的载荷均匀分散到整个橡胶垫面上，不会出现局部压强过大导致橡胶垫过早损坏的问题。顶部的调节组件采用标准六角螺栓配合锁紧螺母的结构，螺栓杆部与铸铁主体的中心安装孔采用间隙配合，可通过旋转螺栓调整伸出长度，待设备水平度调整到位后，拧紧锁紧螺母即可锁定调节高度，防止设备运行过程中螺栓松动导致水平度变化，螺栓顶端的螺纹规格选用通用工业安装常用的公制粗牙螺纹，适配绝大多数工业设备底部的安装螺孔，不需要额外加工转接件即可完成安装。

　　从安装边界与尺寸适配角度来说，这类防震垫的盘面直径通常根据额定载荷划分不同规格，小载荷规格盘面直径在80mm左右，单支额定承载可达500kg，大载荷规格盘面直径可做到200mm以上，单支承载可达5吨以上，选型时需要根据设备总重量除以支撑点数量，预留1.5倍左右的安全系数来匹配对应规格。安装时需要注意，支撑点需要尽量布置在设备底部的加强筋位置，避免设备底座因局部受力产生变形，调节螺栓的伸出长度不宜超过总螺纹长度的三分之二，避免螺栓受力过大出现弯曲变形，锁紧螺母必须紧贴铸铁主体的上端面，否则设备运行时的振动会导致螺栓慢慢回转，水平度出现偏移。另外在安装地面不平整的场景下，不需要额外加工预埋钢板，直接将防震垫放置在夯实的水泥地面上即可，通过螺栓调节高度差，大幅降低设备安装的基础施工成本。

　　在实际使用场景中，这类防震垫相比传统的固定垫铁，隔振效率可提升60%以上，能够有效降低设备运行时的车间噪声，对于精密加工类设备，还能减少外部振动对加工精度的影响，比如小型数控铣床、三坐标检测平台这类对振动敏感的设备，搭配这类防震垫安装，不需要做专门的隔振地基就能满足使用精度要求。在长期维护层面，橡胶垫层具备较好的耐老化性能，正常工况下使用寿命可达5年以上，日常巡检只需要检查锁紧螺母是否松动、橡胶层是否出现开裂老化即可，不需要频繁更换部件，维护成本极低。设计这类支撑件的时候，需要重点考虑不同材质的热膨胀系数差异，铸铁与橡胶的热膨胀系数相差较大，在粘接面需要做特殊的硫化处理，避免温度变化较大的工况下出现橡胶与铸铁盘脱层的问题，中心螺栓孔的位置需要做沉台处理，让锁紧螺母的压紧力直接作用在铸铁本体上，不会压到橡胶层导致橡胶长期受压出现永久变形。
