商用车悬架用多片式钢板弹簧结构

　　在商用车底盘悬架系统的开发过程中，钢板弹簧是兼顾承载能力与缓冲性能的核心弹性元件，这类多片叠合结构的板簧，广泛应用于轻卡、重卡、挂车以及非道路工程车辆的前后悬架位置，承担着传递车架与车桥之间各向作用力、缓冲路面冲击载荷、衰减行驶振动的核心作用，相比螺旋弹簧、空气弹簧等弹性元件，多片钢板弹簧的结构可靠性更高、维护成本更低，对重载工况的适配性更强，是目前载重类车辆悬架系统中应用占比最高的弹性部件。

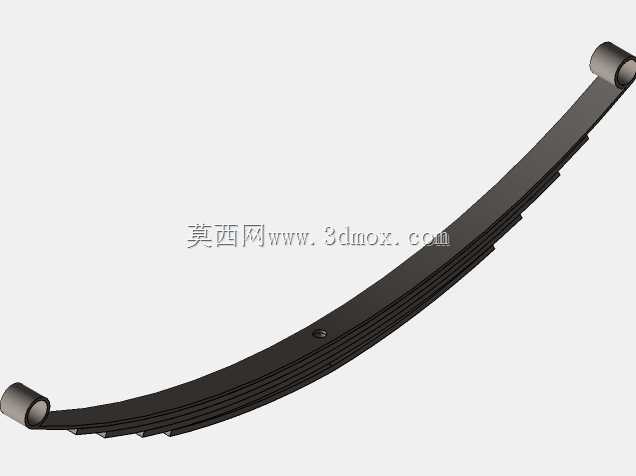

　　从结构设计逻辑来看，这款多片式板簧采用不等长合金弹簧钢片叠合组装的形式，最上方的主片长度最长，两端加工成卷耳结构，用于通过销轴与车架上的吊耳支架连接，形成可摆动的铰接支点，保证悬架跳动过程中板簧能够顺畅变形，同时传递纵向力与横向力。下方各层簧片长度逐层递减，叠合后形成近似等强度梁的受力结构，在车辆满载工况下，各层簧片的应力分布更均匀，避免局部应力集中导致的簧片断裂问题。簧片中心位置设置中心螺栓，将所有叠合的簧片锁紧定位，防止各片在受力过程中出现横向窜动；簧片外部间隔位置设置卡箍，限制簧片在大变形工况下的侧向错位，同时避免回弹过程中各片分离产生过大的冲击异响。

　　从实际使用场景的适配性来看，这类板簧的刚度特性呈现明显的非线性特征，空载工况下参与受力的簧片数量较少，整体刚度偏低，能够过滤路面细碎颠簸，提升空载行驶的平顺性；当车辆承载载荷逐渐增大时，下方各层簧片逐步接触参与承载，整体刚度随之提升，保证重载工况下悬架不会出现过大的挠曲变形，避免悬架击穿、车架与车桥刚性撞击的问题。设计过程中需要重点校核卷耳位置的应力集中情况，卷耳与主片的过渡区域采用大圆弧过渡结构，避免弯折位置在反复交变载荷下出现疲劳裂纹；同时各层簧片之间在组装时会涂抹润滑脂，减少簧片相对滑动时的摩擦磨损，同时降低摩擦产生的异响，提升板簧的使用寿命。

　　在安装边界的匹配上，板簧两端卷耳的中心距是匹配车架吊耳位置的核心尺寸，建模过程中需要严格保证卷耳内孔的同轴度，避免安装时出现销轴卡滞、装配应力过大的问题；板簧中心螺栓的位置需要与车桥上方的定位孔精准对应，保证车桥与车架的相对位置精度，避免出现车轮定位参数偏差导致的轮胎偏磨问题。板簧的弧高参数需要结合车辆的满载静挠度要求设计，保证车辆在额定载荷下，板簧的变形量处于设计区间内，预留足够的动行程空间，应对颠簸路面的大冲击载荷。

　　从建模细节来看，每一片簧片的曲率都经过匹配设计，自由状态下各片的曲率存在细微差异，组装夹紧后各片之间存在一定的预紧应力，抵消部分工作载荷下的拉应力，提升主片的疲劳寿命。卷耳内部通常会加装衬套，建模时需要预留衬套的安装空间，衬套内径与销轴的配合间隙控制在合理范围，既保证铰接转动的灵活性，又避免间隙过大导致的行驶异响与冲击。这类板簧结构在建模时需要重点还原各簧片的叠合关系、卷耳的结构细节、中心螺栓与卡箍的安装位置，为后续的悬架运动学仿真、有限元强度分析提供精准的数模基础，也方便设计人员在整车总布置阶段校核板簧跳动过程中与周边车架、转向杆件、制动管路的间隙，避免运动干涉问题。
