商用车悬架用弧形钢板弹簧结构设计

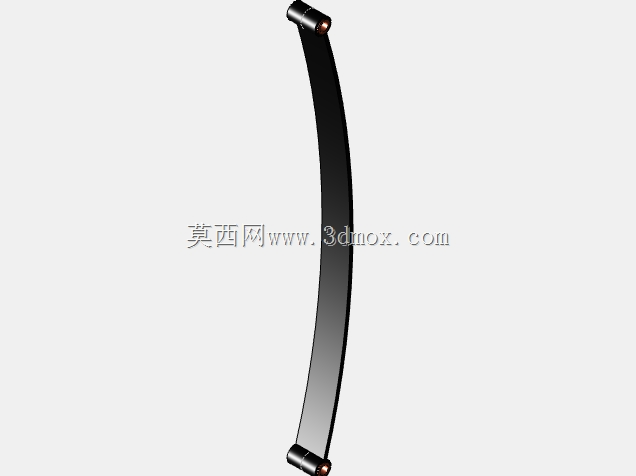

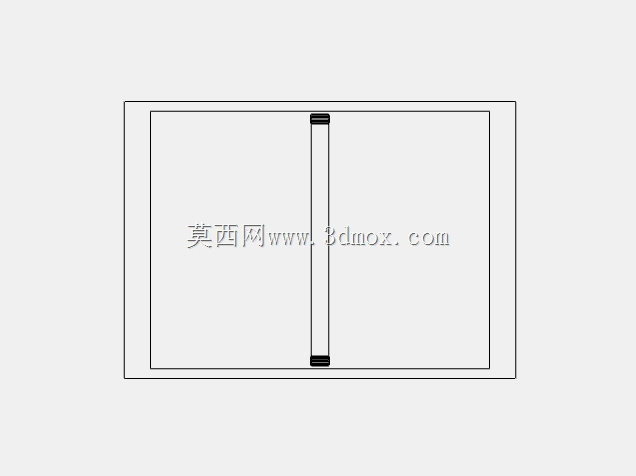

　　从实际装车使用场景来看，这类单片弧形板簧常被应用在总质量3.5吨以下的轻型载货汽车、电动场地转运车、小型农用作业机械的悬架系统中，部分改装类越野车辆的辅助悬架也会采用同结构的弹性元件，其核心作用是传递车架与车桥之间的各向作用力与力矩，同时缓冲路面颠簸传递到车架的冲击载荷，衰减由冲击带来的悬架系统振动，避免车架、货箱及车载设备受到刚性冲击出现结构损坏。在结构设计思路上，该板簧采用中间厚两端薄的变截面轧制工艺，板身主体为向上拱起的弧形结构，弧形曲率根据额定载荷下的静挠度要求计算确定，空载状态下的弧高预留了额定载荷下的变形量，确保满载时板簧趋近于平直状态，不会出现反向弯曲导致的应力集中问题。在商用车底盘悬架系统的弹性元件选型中，钢板弹簧是兼顾承载能力与结构可靠性的核心部件，本次呈现的单片式弧形板簧结构，主要面向轻载商用车、非道路作业机械的前悬架或辅助悬架场景，区别于多片叠合式板簧的重载设计，单片变截面结构在满足额定承载要求的前提下，能够有效降低悬架系统的非簧载质量，提升车轮对颠簸路面的跟随性，减少行驶过程中的轮胎跳离地面的概率，间接提升车辆行驶的操控稳定性与制动安全性。

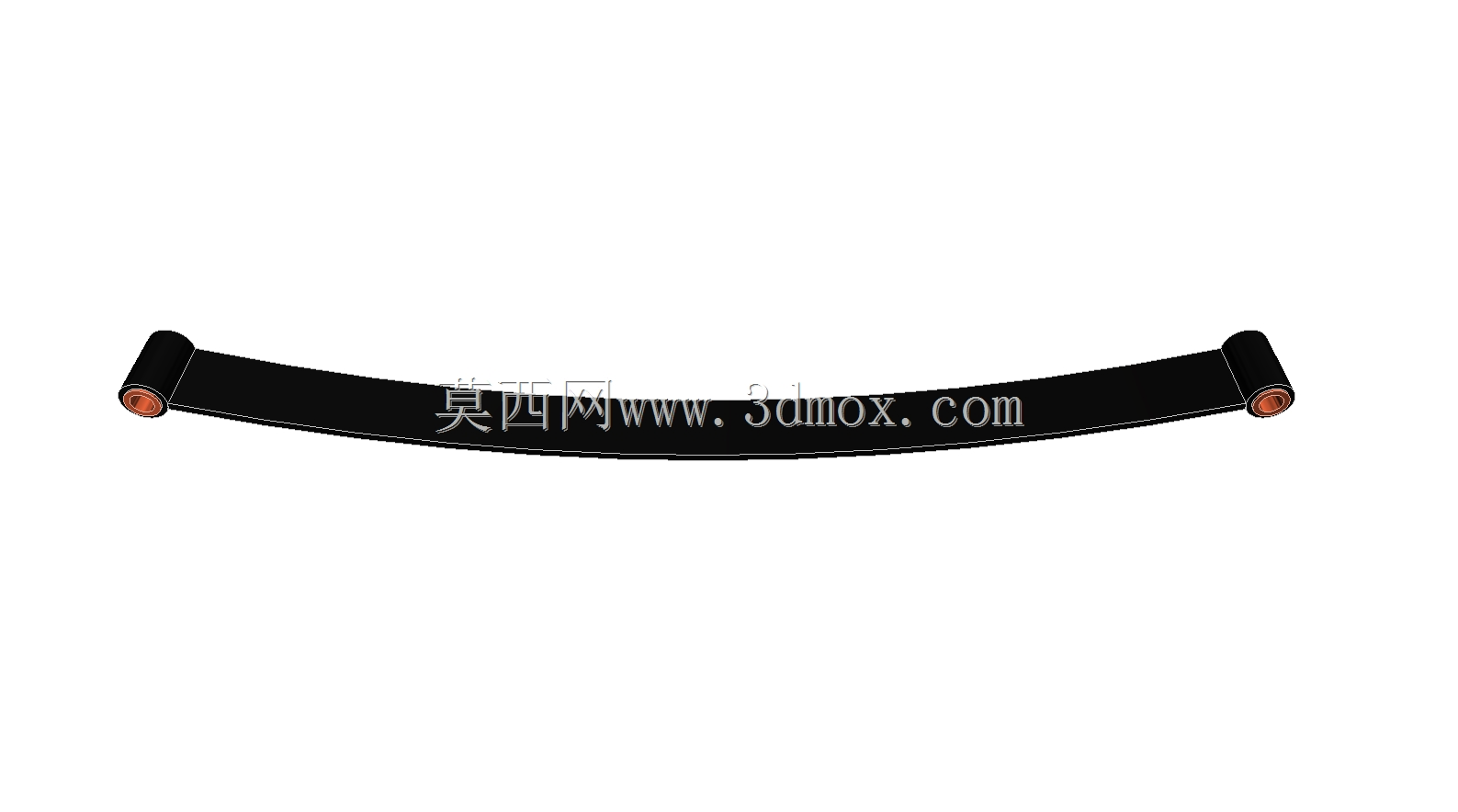

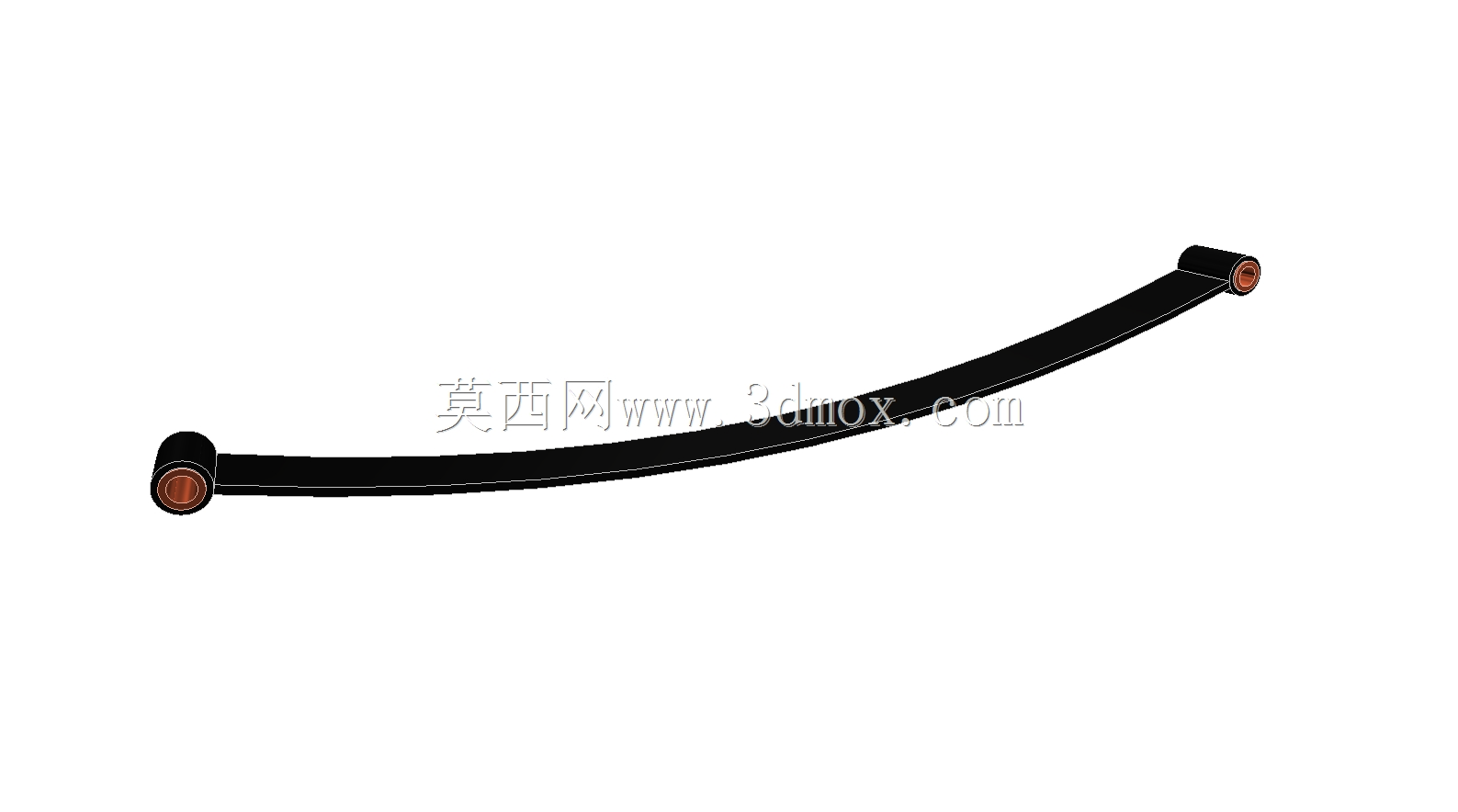

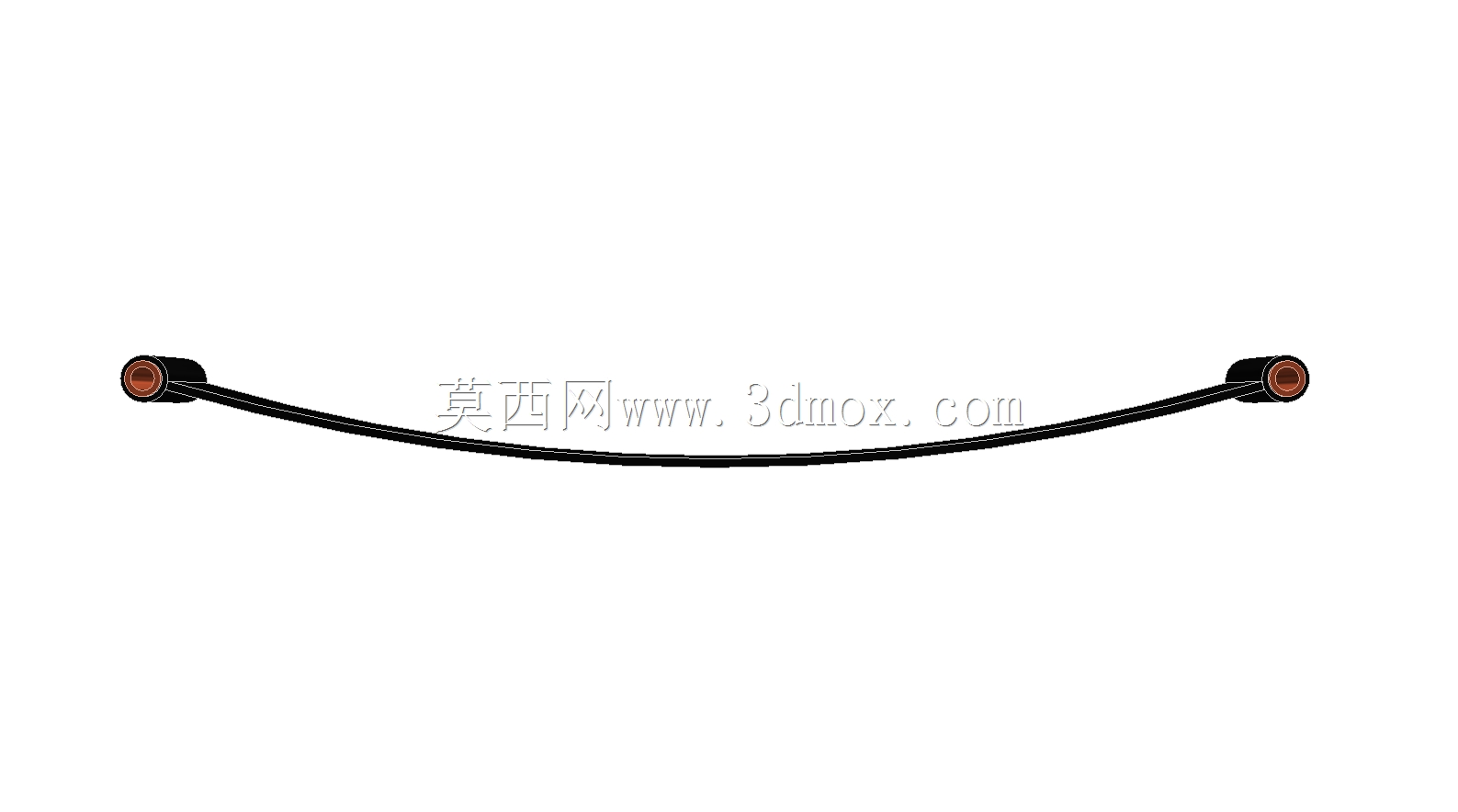

　　板簧两端的卷耳结构是核心安装接口，卷耳内部压装耐磨衬套，一端通过销轴与车架上的固定吊耳铰接，另一端与车架上的活动吊耳连接，用于补偿板簧承载变形时的长度变化，避免结构出现卡滞。卷耳与板身主体的过渡区域采用大圆弧平滑过渡，避免截面突变带来的应力集中，这一区域也是板簧疲劳寿命校核的核心位置，建模过程中需要严格控制过渡圆角的尺寸精度，确保与实际轧制工艺的成型边界一致。从安装边界尺寸来看，板簧两端卷耳的中心距是悬架布置的核心参数，直接决定了悬架的安装跨距，设计时需要匹配车架吊耳的安装孔位间距，卷耳的内径尺寸需要适配常用的悬架销轴直径，衬套压装后的过盈量控制在合理区间，避免使用过程中衬套出现转动窜动。

　　板簧中心位置的上下平面是与车桥安装座贴合的定位面，建模时保证该区域的平面度要求，同时预留U型螺栓的安装空间，确保装车时U型螺栓能够顺利穿过安装座压板将板簧与车桥刚性固定。板身的宽度尺寸根据悬架的侧向刚度要求确定，过窄的板宽会导致悬架侧向支撑不足，车辆转向时容易出现侧倾过大的问题，过宽则会增加不必要的材料成本与结构重量。在功能特性层面，该单片板簧的刚度特性接近线性，区别于多片板簧因片间摩擦带来的阻尼特性，单片结构无片间摩擦问题，减震过程中的刚度输出更稳定，不会出现多片板簧常见的片间摩擦异响问题，后期维护成本更低。但在设计过程中需要匹配相应的减震器阻尼参数，弥补无片间摩擦带来的阻尼不足问题，避免振动衰减速度过慢影响行驶平顺性。

　　建模过程中，板簧的弧形轮廓采用曲率连续的样条曲线构建，确保曲面光顺无拐点，避免后续有限元分析时出现应力计算异常，两端卷耳与板身的连接区域采用实体融合建模，保证结构的整体性，还原实际轧制工艺下的材料连续特性，卷耳内部的衬套安装位按照衬套的实际压装尺寸预留间隙，确保装配关系符合实际装车要求。对于结构设计从业者而言，这类板簧模型可直接用于悬架系统的运动干涉校核、整车多体动力学仿真分析，验证悬架跳动过程中板簧与周边车架、转向拉杆、制动管路等部件的安全间隙，避免装车后出现运动干涉问题。在选型匹配时，需要根据车辆的额定轴载、悬架静挠度要求、动挠度行程来确定板簧的弧高、厚度变化梯度、材料牌号对应的弹性模量参数，确保板簧的疲劳寿命满足整车行驶里程的设计要求，避免使用过程中出现板簧断裂的安全事故。
