在土方开挖、矿山剥离、基建场地平整这类高频重载作业场景里,铲斗作为挖掘机直接接触作业介质的核心执行部件,其结构合理性直接决定整机作业效率与易损件更换周期。很多刚接触结构设计的工程师容易把铲斗当成简单的焊接壳体,实际上从斗容匹配到刃口角度,从齿座排布到侧板加强,每一处细节都对应着特定工况下的受力需求。

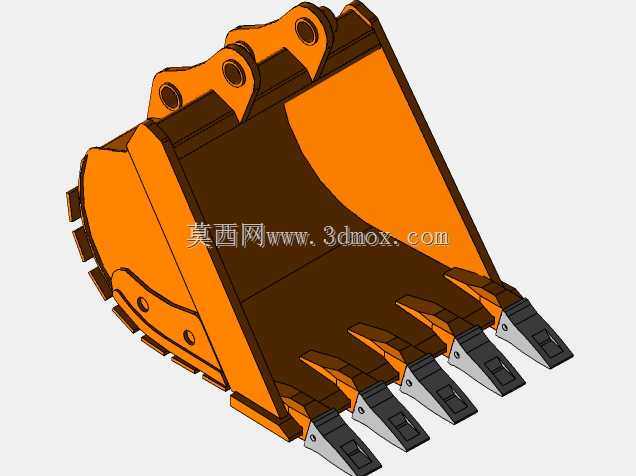

先从实际作业逻辑说起,常规土方作业中,铲斗需要完成插入料堆、收拢装载、举升转运、卸料复位四个连贯动作,插入阶段斗刃与斗齿最先承受冲击载荷,尤其是夹杂碎石的硬土层,斗齿尖端的瞬时接触应力会达到普通钢板屈服强度的数倍,这也是为什么斗齿与齿座都采用独立的可更换结构——毕竟磨损最剧烈的部位如果和斗体做成一体,后续维护成本会高到难以接受。这款铲斗的齿座采用了等间距排布设计,五根斗齿的安装座与斗唇焊接为一体,每个齿座都预留了适配标准斗齿的销孔,现场更换时只需要打出固定销就能完成替换,不需要动用焊接设备,能大幅缩短停机维护的时间。
从结构设计思路来看,斗体采用了弧形背板与侧刃板焊接的整体结构,弧形的斗背设计不是为了造型好看,而是在收拢物料的时候能让土石顺着弧面自然滑入斗腔,减少物料与斗壁的卡滞,同时举升过程中弧形结构能分散物料的重力载荷,避免直角焊接处出现应力集中。两侧的侧刃板比斗腔侧板向外突出一定距离,一方面能在挖掘的时候修整沟槽侧壁,另一方面能避免侧板直接与岩壁、硬土摩擦,保护主焊接结构不被过早磨损。斗体上部的两个铰接耳板是整个铲斗与斗杆、连杆连接的核心部位,耳板的孔位同轴度、板厚选择都经过了受力校核,铰接孔内预留了耐磨衬套的安装空间,作业时衬套直接承受销轴的转动摩擦,磨损后只需要更换衬套,不会损伤耳板本体。
关于安装边界与尺寸匹配,这类铲斗的铰接耳孔间距、销轴直径都是对应特定吨位挖掘机设计的,安装时需要保证两个耳板的孔位同轴度误差控制在允许范围内,否则会出现销轴别劲、衬套异常磨损的问题。斗唇部分采用了加厚的耐磨钢板焊接,比斗体主板厚度高出一个规格,毕竟这一区域是插入料堆时最先受力的部位,加厚处理能有效抵抗冲击变形。斗体侧面的加强筋沿着侧刃板到耳板的受力方向布置,不是随意焊接的装饰结构,而是能把挖掘时的侧向冲击力传导到上部铰接结构,避免侧板受载出现开裂。
实际作业中,不同工况对铲斗的结构要求差异很大:纯沙土作业的铲斗斗壁可以做的更薄,斗容更大,提升单次装载量;而碎石、矿岩作业的铲斗就需要在斗唇、侧刃、斗背位置增加额外的耐磨护板,甚至会在斗腔内部加装耐磨衬板,哪怕牺牲一部分斗容也要提升结构耐用度。这款铲斗的结构属于通用土方型配置,斗齿角度设计兼顾了插入阻力与耐磨性能,插入料堆时斗齿尖端的切入角能让铲斗更顺利的刺入土层,不需要额外施加太大的斗杆推力,能有效降低作业时的燃油消耗。卸料时斗腔的弧面能让物料快速滑落,不会出现粘土粘斗的情况,尤其是在湿度较大的黏土层作业,流畅的斗腔曲线能减少物料残留,提升每一次作业循环的有效装载量。
很多三维建模过程中容易忽略的细节是焊接坡口的预留、不同板厚之间的过渡处理,这些细节虽然在渲染图上不会直观体现,但实际生产中直接决定焊接结构的强度。比如耳板与斗背的焊接位置,都做了圆弧过渡处理,避免直角焊接带来的应力集中,在反复冲击载荷下不会从焊缝根部出现裂纹。斗齿的齿形设计也有讲究,尖端的锐角能降低插入阻力,根部的加厚结构能避免遇到硬物时出现断齿,每个斗齿的安装面都和齿座完全贴合,不会出现安装间隙导致作业时晃动磨损。
