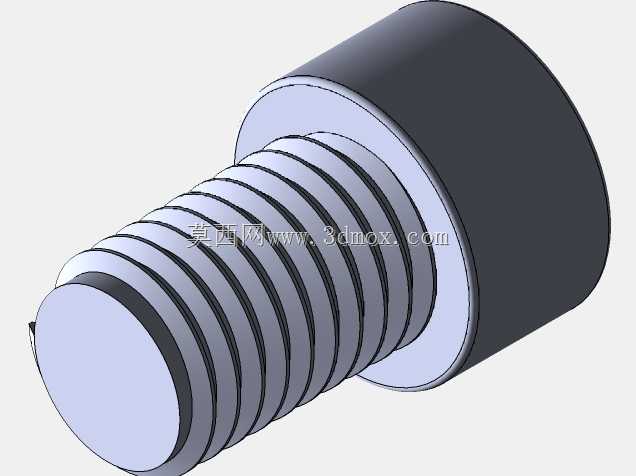

M6规格长度10mm内六角圆柱头螺栓

　　在各类机械装配、仪器仪表组装、小型设备调试的场景里，这类小规格内六角圆柱头螺栓的使用频率极高，尤其是在减压阀这类流体控制元件的装配环节，它承担着阀盖、阀芯组件、密封端盖之间的紧固连接作用，需要在有限的安装空间内提供足够的预紧力，同时不能超出安装边界干涉周边的管路、调节旋钮等部件。从实际选型角度看，M6的公称直径适配绝大多数小型工业阀门的安装孔位，10mm的螺杆长度刚好匹配减压阀阀体上常见的6-8mm厚连接法兰，加上螺纹旋合后的余量，既不会因为螺杆过长顶到阀体内腔的运动部件，也不会因为旋合长度不足导致连接松动、密封失效。设计这类螺栓的时候，首先要遵循普通螺纹的基本牙型标准，螺纹大径控制在5.97-6mm的公差范围内，中径、小径的公差带匹配6g级精度，保证和标准M6内螺纹孔的旋合顺畅，不会出现卡滞、滑牙的问题。圆柱头的外径设计为10mm，头部高度6mm，内六角驱动孔的对边尺寸为5mm，适配标准的5号内六角扳手，在安装空间狭窄、无法使用外六角扳手或者十字螺丝刀的阀组装配场景里，内六角驱动的形式可以从头部正上方施加扭矩，不需要预留侧面的扳手操作空间，非常适合减压阀这类结构紧凑、周边部件排布密集的设备。

　　螺杆部分的长度设计上，从头部支撑面到螺杆末端的总长度严格控制在10mm，其中螺纹段长度覆盖整个螺杆，属于全螺纹螺栓，这样在安装的时候可以根据被连接件的实际厚度灵活调整旋入深度，不需要额外计算光杆段的长度是否匹配，对于小规格紧固件来说，全螺纹设计也能提升螺杆整体的抗拉强度，在承受流体压力带来的交变载荷时，不容易在光杆和螺纹的过渡位置出现应力断裂。头部和螺杆的过渡位置设计了0.5mm的圆角，避免热处理和装配过程中出现应力集中，头部的支撑面加工有120度的倒角，和被连接件表面接触的时候可以保证足够的接触面积，不会因为边缘的毛刺导致预紧力分布不均。在实际应用场景中，这类螺栓除了用在减压阀的装配上，也广泛用于小型自动化设备的钣金件连接、3D打印机的运动组件固定、电子仪器的外壳组装，只要是安装空间有限、需要一定连接强度、对紧固件头部外露高度有要求的场合，都能看到这类圆柱头内六角螺栓的身影。安装的时候需要注意，预紧扭矩不能超过M6螺栓的许用扭矩范围，对于铜合金或者铝合金材质的减压阀阀体，过大的扭矩会导致阀体上的内螺纹滑牙，造成整个阀体报废，通常这类工况下推荐的预紧扭矩在8-10N·m之间，配合弹簧垫圈或者螺纹胶使用，可以有效防止设备运行过程中的振动导致螺栓松动。

　　从建模的角度来说，绘制这类螺栓的时候需要准确还原螺纹的牙型轮廓，不能用贴图或者简化的装饰螺纹线代替实际的螺纹特征，否则在做干涉检查、装配仿真的时候会出现误差，头部的内六角孔深度要控制在3mm左右，不能钻穿头部，否则会降低头部的结构强度，在施加扭矩的时候容易出现头部开裂的问题。螺栓末端设计有45度的倒角，长度大概1mm，方便安装的时候对准内螺纹孔，不需要反复调整位置就能顺利旋入，提升装配效率。考虑到减压阀这类设备可能会接触到水汽、弱腐蚀性流体，这类螺栓通常会选用8.8级碳钢做发黑处理，或者304不锈钢材质，表面粗糙度控制在Ra3.2左右，既保证足够的强度和耐腐蚀性，也不会因为表面过于粗糙导致安装时摩擦力过大，影响预紧扭矩的控制。

　　在做设备整体的三维装配时，这类标准件的安装边界需要格外注意，头部的外露高度不能超过周边部件的最低间隙，比如减压阀旁边的调节手轮、压力表接头的位置，要保证螺栓安装完成后，头部和周边部件至少留有0.5mm的间隙，避免操作手轮的时候和螺栓头部发生剐蹭，也方便后期维护的时候用内六角扳手拆卸螺栓。很多新手工程师在选型的时候容易忽略螺栓长度的计算，要么选的过长导致螺杆顶到内部零件，要么选的过短导致螺纹旋合长度不足，实际上对于这类M6的螺栓，最小旋合长度不能小于5mm，也就是公称直径的0.8倍，才能保证足够的连接强度，10mm的总长度在连接总厚度8mm以内的被连接件时，刚好能满足最小旋合长度的要求，是减压阀这类薄法兰连接结构的最优选择。
