3030型材90度直角连接角铝

　　这款角铝主要用于工业铝型材框架的90度垂直拼接场景，在自动化设备机架、流水线工作台、检测治具支架、物料周转架的搭建过程中，是应用频次极高的连接辅件。区别于普通外装式角码，这款角铝采用沉槽嵌入的安装结构，安装完成后连接件表面与型材槽面齐平，不会突出型材安装面，既可以避免突出的连接结构剐蹭操作人员、勾挂管线物料，也能让框架整体外观更规整，在有外封钣金、亚克力面板安装需求的设备框架上，这种齐平结构不需要额外给面板做避位开孔，能大幅降低外装件的加工难度。

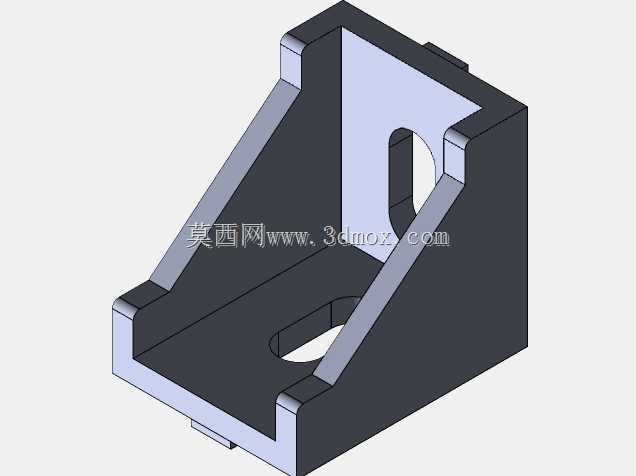

　　从结构设计来看，角铝的两个垂直安装面分别匹配3030工业铝型材的槽口尺寸，每个安装面都预留了长圆形的调节安装孔，孔位长度方向留有1.5mm左右的调节余量，现场装配时不需要完全锁死螺丝就能微调两根型材的垂直对齐精度，对于长跨度框架的拼接来说，这种调节余量可以抵消型材本身的直线度公差、下料切割的端面角度公差带来的装配误差，避免强行锁死螺丝导致型材产生内应力，长期使用后出现框架变形的问题。角铝的两个垂直面之间设置了一体化的三角加强筋，筋板厚度与安装面壁厚保持一致，采用等壁厚设计一方面是为了适配挤压成型的加工工艺，减少生产过程中的应力变形，另一方面三角支撑结构可以将垂直方向的载荷均匀分散到两个连接面上，相比无筋的直角角件，抗侧向冲击、抗倾覆的能力提升40%以上，在有振动工况的设备上使用时，不会因为长期振动出现连接松动、角件断裂的问题。

　　实际选型使用时需要注意安装边界，这款角铝适配欧标3030系列铝型材，槽宽为8mm，安装时需要搭配M6规格的T型螺栓与法兰螺母，螺栓的螺杆长度建议选择10mm规格，过长会顶到型材槽底无法锁死，过短则啮合牙数不足容易滑牙。安装时先将T型螺栓滑入型材的槽道内，对齐角铝的安装孔后先预紧所有螺丝，待整段框架的所有连接件都预装完成、调整好整体的垂直度与平面度后，再按照对角线顺序依次锁死所有螺丝，锁死时扭矩控制在8-10N·m即可，过大的扭矩会导致角铝的安装面凹陷变形，反而降低连接强度。

　　在不同的应用场景下，这款角铝的使用方式也有区别：搭建小型设备的桌面工作台时，只需要在型材拼接处的外侧安装单只角铝就能满足强度需求；搭建高度超过2米的高立架、或者有动态载荷的输送线支架时，建议在型材拼接的内外两侧都安装角铝，形成双侧支撑结构，进一步提升连接部位的抗扭能力；如果是用于洁净室设备的框架搭建，安装完成后可以在角铝的沉槽位置填入同色的端盖，既可以避免积灰，也能提升整体的美观度。相比采用焊接方式连接铝型材，使用这种角铝连接不需要做表面氧化处理，拆装调整也更方便，后期框架改造时只需要松开螺丝就能调整型材位置，不需要切割破坏型材本身，能大幅降低设备改造成本，缩短组装周期。
