适配2mm板材的M3规格嵌入螺母结构

　　在薄板类零部件的装配场景中，常规螺纹紧固件往往因为板材厚度不足，无法形成足够的螺纹啮合长度，容易出现滑牙、连接松动、拉脱等问题，这类问题在仪器仪表、小型机电设备、消费电子外壳、气动液压阀组的薄板结构装配中尤为常见。这款嵌入螺母就是针对这类薄板连接痛点开发的专用紧固件，专门适配2mm厚度的各类板材，不管是冷轧钢板、铝合金板、工程塑料板还是玻纤复合板材，都能通过压装或者热熔的方式完成安装，在薄板上形成可靠的M3规格内螺纹连接位点。

　　从实际使用场景来看，这类嵌入螺母的应用覆盖了很多细分领域：在仪器仪表的阀组装配中，减压阀、调压阀的外壳很多采用2mm左右的薄铝板冲压成型，外壳和内部阀芯组件、外接管路接头的连接，就需要在薄板上形成稳定的螺纹孔，直接在薄板上攻M3螺纹的话，2mm厚度对应的螺纹啮合圈数只有不到3圈，按照螺纹连接的强度计算标准，钢和铝的螺纹连接至少需要5-6圈啮合才能保证足够的拉脱强度和抗扭转强度，直接攻丝的结构在反复拆装或者受到振动载荷时，很容易出现螺纹滑牙，导致整个外壳报废。而这款嵌入螺母安装完成后，自身的内螺纹有效啮合长度可以达到5mm以上，完全满足M3螺纹的连接强度要求，即使反复拆装十次以上，也不会出现螺纹损伤的问题。

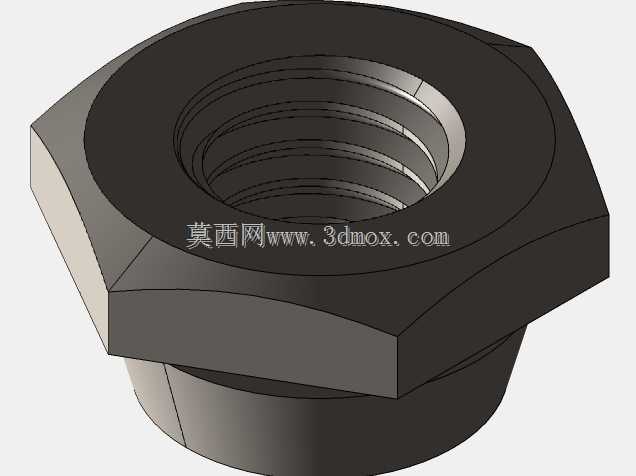

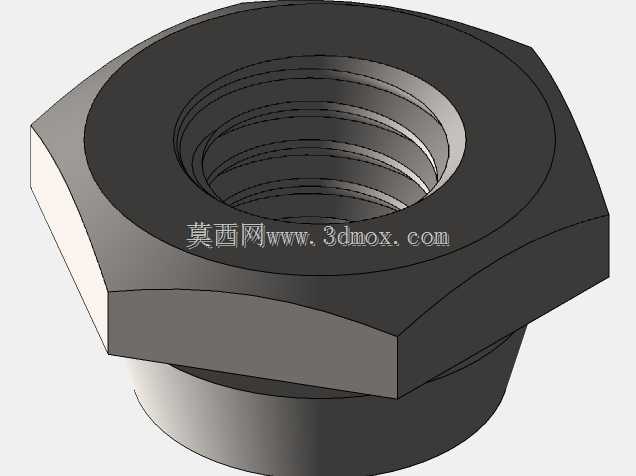

　　在设计这款螺母的结构时，首先要考虑的是安装后的防转和防拉脱性能。螺母的外侧并不是光滑的圆柱面，而是带有滚花或者倒刺结构，压入板材预制的安装孔之后，外侧的防滑结构会嵌入板材的基体内部，当拧入螺栓的时候，螺母不会跟着螺栓一起转动，也不会在受到轴向拉力的时候从板材孔中被拉出。针对2mm板材的厚度，螺母的法兰边厚度和压入段长度做了精准的匹配：压入段的长度刚好略大于2mm，压装完成后，螺母的端面和板材背面基本齐平，不会突出过多影响其他零部件的安装，顶部的法兰边则贴合在板材的正面，分散压紧力，避免压装的时候螺母压穿板材，同时也能起到定位的作用，保证螺母安装后的垂直度。

　　从安装边界尺寸来看，这款M3嵌入螺母对应的板材预制孔直径有严格的公差要求，一般推荐预制孔直径在4.0-4.2mm之间，孔壁的粗糙度不需要太高，普通冲压或者钻孔加工的孔就可以满足安装要求，不需要额外做铰孔处理，能够降低板材的加工成本。螺母安装完成后，整体突出板材正面的高度不超过1.5mm，不会占用过多的装配空间，对于内部空间紧凑的小型仪器、阀组来说，这个尺寸特性非常重要，不会和周边的阀芯、弹簧、密封件等零部件产生干涉。

　　在实际选型使用的时候，需要注意几个工程细节：首先是板材的硬度，如果是硬度较高的冷轧钢板，采用压装工艺的时候，需要保证压装力足够，让螺母外侧的滚花结构充分嵌入板材，如果是ABS、PC这类热塑性塑料板材，可以采用热熔安装的方式，通过加热让螺母周边的塑料轻微融化，冷却后螺母和板材就会形成非常牢固的结合，防转和防拉脱性能比压装更好。其次是螺纹的配合精度，这款螺母的内螺纹采用6H公差等级，和标准的M3外螺纹螺栓、螺钉都能完美配合，不需要额外做螺纹适配，不管是机牙螺钉还是自攻螺钉（不推荐自攻螺钉，会损伤内螺纹），都能顺畅拧入，拧紧力矩控制在0.6-0.8N·m之间就可以达到足够的锁紧力，不会因为力矩过大导致螺母从板材中脱出。

　　很多结构设计新手在做薄板连接的时候，容易犯的错误就是直接在薄板上攻丝，或者选用过长的螺栓配合螺母，在板材背面额外加螺母的方式不仅安装麻烦，还需要预留扳手的操作空间，在紧凑结构里根本无法实现。这款嵌入螺母的结构刚好解决了这个问题，安装的时候只需要从板材正面压入，不需要在背面预留操作空间，非常适合自动化装配生产线使用，压装工装结构简单，只需要一个简单的压头就可以完成批量安装，装配效率比传统的螺栓加螺母的方式高很多。

　　另外，在阀门类产品的装配中，很多部位的连接需要考虑密封性能，如果采用传统的通孔加螺栓螺母的结构，螺栓和孔之间的间隙容易出现介质泄漏的问题，而这款嵌入螺母是盲孔结构吗？不对，这款是通孔型的嵌入螺母，如果需要密封的话，可以在螺栓上搭配密封垫圈，或者在螺母压装的时候在结合面涂少量密封胶，就可以达到很好的密封效果，不会出现介质从安装孔泄漏的问题。在实际的减压阀产品测试中，采用这款嵌入螺母连接的外壳部位，在1MPa的气压测试下没有出现泄漏，连接强度也完全满足要求，经过1000次的压力循环测试后，螺母没有出现松动、移位的情况。

　　从建模的角度来说，这款螺母的结构并不复杂，但是细节尺寸的把控非常重要，比如外侧滚花的齿形角度、法兰边的圆角、内螺纹的收尾长度，这些细节如果建模的时候没有处理好，做工程图或者生产加工的时候就会出现问题。比如滚花的齿距如果设计过大，压装的时候需要的压装力就会很大，容易把板材压变形，如果齿距过小，防转性能就会不足，拧螺栓的时候容易出现跟转的问题。针对2mm板材的适配，压入段的长度公差控制在±0.1mm，既保证压装后不会突出背面过多，也不会因为长度不够导致拉脱强度不足。

　　在日常的结构设计工作中，这类小紧固件往往是决定产品装配可靠性的关键，很多产品出现售后问题，不是因为核心的功能部件损坏，而是因为紧固件选型不当，导致连接松动、部件脱落。这款适配2mm板材的M3嵌入螺母，就是针对薄板连接场景的成熟解决方案，不管是做新设备的结构设计，还是做现有产品的结构优化，都可以根据实际的板材材质、厚度、载荷情况来选用，能够在不增加太多成本的前提下，大幅提升薄板连接部位的可靠性和装配效率。
