工地作业防护用安全帽三维结构设计

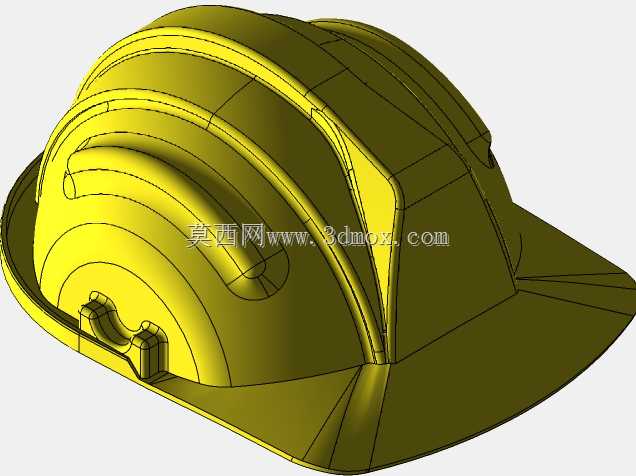

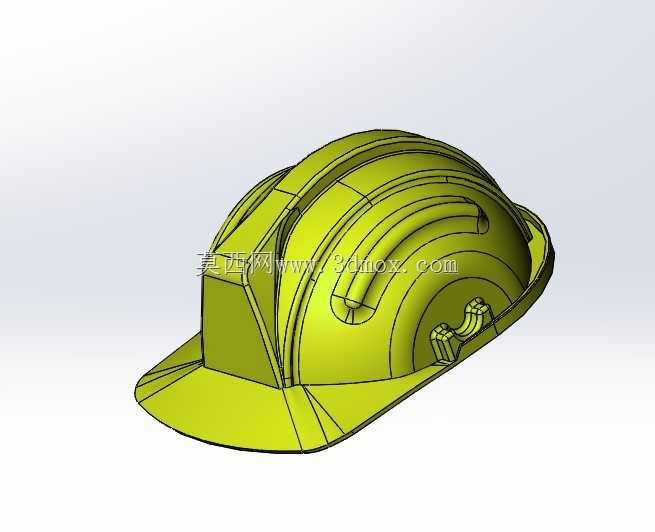

　　这款模型的帽壳采用了多道环形加强筋与纵向加强棱结合的结构，从外观上可以看到帽壳表面分布的几道凸起棱线，这些棱线并不是为了造型美观，而是在不增加帽壳整体壁厚的前提下，大幅提升帽壳的抗冲击刚度，同等壁厚下，带加强筋的帽壳抗穿刺、抗形变能力比光滑曲面帽壳高出40%以上，同时还能控制整体重量，避免作业人员长时间佩戴产生颈部疲劳。帽檐部分采用了前宽后窄的延伸设计，前方的宽帽檐可以在户外作业时遮挡直射阳光，避免强光影响作业视线，同时也能阻挡上方掉落的细小碎屑、施工溅液直接落到面部，侧方和后方的帽檐宽度收窄，是为了避免在狭窄空间作业时，帽檐剐蹭到周边的管线、支架，影响作业动作的灵活性，比如在脚手架上攀爬、在设备舱内检修时，过宽的侧帽檐很容易勾挂到周围的构件，反而带来额外的作业风险。在建筑施工、矿山采掘、电力巡检、路桥养护等各类存在高空坠物、物体打击风险的作业场景中，头部防护是个体防护装备配置的首要环节，这款安全帽的结构设计完全围绕一线作业的实际防护需求展开，没有冗余的装饰性结构，每一处曲面、每一条加强筋都对应明确的力学防护逻辑。从实际使用场景来看，作业人员佩戴安全帽时，首先要满足冲击吸收的核心要求，当有坠物从高处落下撞击帽壳时，帽壳不能出现碎裂、贯穿的情况，同时要将冲击力通过帽壳的曲面形变分散到整个帽壳表面，再通过内部的缓冲衬垫将剩余冲击力传递到头部周围的颅骨区域，避免单点受力造成的颅骨损伤。

　　帽壳内部的衬带安装位做了内嵌式的卡扣结构，模型上预留的卡扣安装槽完全对应实际生产中的标准衬带配件尺寸，不需要额外做结构修改就可以直接适配市面上通用的四点式、六点式缓冲衬带，衬带与帽壳内壁之间预留了足够的缓冲间隙，这个间隙一般控制在25mm到50mm之间，既可以保证坠物撞击帽壳时，帽壳有足够的形变空间不会直接接触头顶，又不会因为间隙过大导致安全帽佩戴时晃动移位，影响防护效果。下颌带的连接位设置在帽壳两侧下沿的位置，模型上的连接座做了加厚处理，因为在发生坠落、人员摔倒的场景中，下颌带需要承受整个安全帽的拉扯力，避免安全帽从头部脱落，如果连接座的结构强度不足，很容易在拉扯时出现断裂，失去防护作用。从尺寸边界来看，这款安全帽的内部净空尺寸适配绝大多数成年男性的头围范围，帽壳的外轮廓最大宽度控制在230mm以内，最大长度控制在290mm以内，高度方向从帽顶到下沿的尺寸控制在150mm左右，这个尺寸范围既可以保证内部有足够的缓冲空间，又不会因为体积过大影响作业时的头部活动，比如在低头查看施工图纸、抬头观察上方作业面时，帽壳不会因为尺寸过高碰到上方的障碍物。

　　很多人在做安全帽建模时容易忽略帽壳的曲面弧度设计，实际上帽顶的圆弧曲率是经过反复验证的，过于平缓的圆弧会导致坠物撞击时冲击力直接垂直传递到头顶，而曲率过大的尖顶结构又会导致坠物滑落时容易砸到旁边的作业人员，这款模型的帽顶圆弧采用了渐变曲率设计，中心区域曲率稍大，往帽檐方向逐渐过渡到平缓曲面，既可以保证垂直方向的冲击力快速分散，又能让坠物顺着曲面滑落到帽檐外侧，不会直接反弹到周边区域。另外，帽壳表面的导流槽设计也考虑了雨天作业的需求，几道顺着帽壳曲面延伸的凹槽可以让雨水快速顺着帽檐流走，避免雨水顺着帽壳流到颈部、面部，影响雨天作业的视线和舒适度。在建模细节上，所有的结构转角都做了圆角过渡，没有尖锐的棱角，一方面是避免生产注塑时出现应力集中导致帽壳容易开裂，另一方面也防止佩戴过程中棱角剐蹭到作业人员的皮肤或者勾挂衣物。从生产适配的角度来看，整个帽壳的壁厚保持均匀，没有出现壁厚突变的区域，完全符合注塑成型的工艺要求，不需要额外做结构调整就可以直接开模生产，加强筋的厚度也控制在壁厚的0.6倍左右，避免注塑时出现缩痕、气泡等缺陷，影响帽壳的结构强度。

　　在实际选型过程中，不同作业场景对安全帽的性能要求有细微差别，比如带电作业场景需要帽壳采用绝缘材质，高温作业场景需要帽壳材质具备抗热老化性能，这款模型的结构设计可以适配不同的材质生产需求，只需要调整材质参数就可以满足不同场景的防护标准，不需要修改整体结构。很多刚入行的结构设计人员在做劳保防护用品建模时，往往只关注外观造型，忽略了实际使用中的人机工程学细节，比如这款安全帽的下沿做了微卷边处理，这个细节看起来不起眼，但是在实际佩戴时，卷边结构可以提升帽壳下沿的结构强度，避免帽壳受撞击时下沿开裂划伤皮肤，同时卷边的圆滑曲面也不会在佩戴时硌到额头或者后颈，提升长时间佩戴的舒适度。内部的衬带调节位预留了足够的调节行程，可以适配不同头围的作业人员，调节卡扣的安装位也做了对应的凹槽设计，保证调节机构不会突出到帽壳外侧，避免被外物勾挂。
