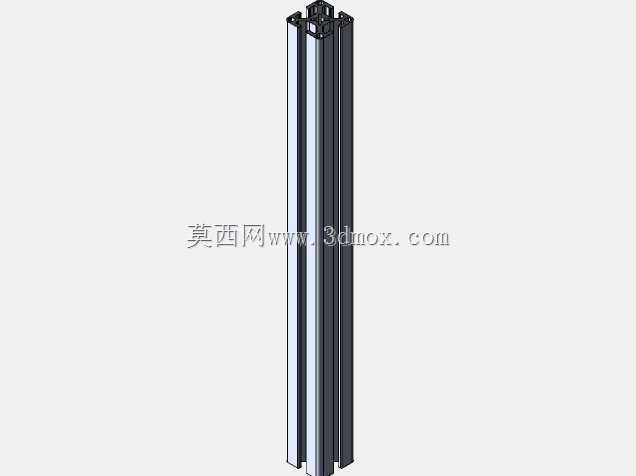

80/20规格T型槽工业铝型材结构

　　在工业框架搭建场景中，T型槽铝型材一直是轻量化组装结构的核心选型，这款80/20规格的T型槽型材，针对中小载荷的设备机架、防护围挡、工作台支撑等场景做了截面优化，区别于常规方管焊接结构，它无需焊接工序，所有连接都可通过配套T型螺栓、角件完成组装，后期调整改造时仅需松卸紧固件即可变更结构布局，不会像焊接框架那样产生不可逆的结构改动。从截面设计来看，这款型材采用T型通槽布局，槽口尺寸适配行业通用的紧固件规格，型材壁厚经过载荷校核，在垂直承载方向做了加强筋布局，避免长尺寸跨度下出现过度挠曲变形，型材的外轮廓做了圆角过渡处理，没有尖锐棱角，在人员频繁接触的设备外围场景中能降低磕碰划伤风险。实际选型应用时，首先要确认安装边界尺寸，这款型材截面宽度为80mm，槽位对应20系列的安装标准，单根型材的长度可根据实际搭建需求裁切，裁切时需保证端面垂直度，否则拼接时会出现拼接缝隙过大、连接强度不足的问题。在设备机架搭建场景中，这类型材常用来做小型检测设备的支撑框架，搭配透明亚克力板或者钣金门板做外围防护，型材的T型槽内可以嵌入密封条、走线槽，方便设备的电气线路布设，不需要额外在型材表面打孔固定走线配件，能大幅缩短组装周期。

　　在生产线旁的物料架搭建中，这款型材的槽位可以灵活安装层板托、挂钩等配件，根据物料的尺寸调整层间距，适配不同规格的工装件、半成品存放需求，相比角铁焊接的货架，铝型材本身的氧化层表面不需要额外做喷漆防锈处理，在潮湿的车间环境中也不会出现锈蚀掉漆的问题，后期维护成本更低。设计这类型材的三维模型时，重点要还原槽口的精确尺寸，包括槽口的开口宽度、槽内的卡位尺寸、加强筋的位置与厚度，因为这些尺寸直接关系到配套紧固件能不能顺利装入、连接强度能不能达到设计要求，如果槽口尺寸建模出现偏差，实际加工出来的型材就会出现螺栓卡滞、连接松动的问题。另外型材两端的端面特征也要准确还原，包括端面的安装孔位基准，方便后续做端盖、脚轮、支撑脚的安装配合。

　　在做自动化设备的外围防护栏设计时，这款型材可以作为立柱使用，横向搭配同系列的小规格型材做横杆，相邻立柱的间距要根据防护栏的高度做调整，避免横杆跨度过大出现晃动，T型槽内可以嵌入传感器安装座、安全门锁的固定件，不需要额外焊接支架，所有配件都可以通过槽内螺母固定，调整位置时只需要松开螺母即可滑动调整，适配不同的设备安全防护需求。在工作台搭建场景中，这款型材作为工作台的主支撑腿，搭配40系列或者30系列的铝型材做台面框架，台面可以选择防静电胶皮、不锈钢板或者密度板，根据作业场景的需求更换，型材底部可以安装可调脚杯，在地面不平整的车间环境中调整工作台的水平度，避免台面上的精密检测仪器因为台面倾斜出现测量误差。

　　需要注意的是，这类T型槽型材在做长跨度横梁使用时，要根据承载重量核算支撑间距，当承载重量较大时，可以在型材的槽内嵌入钢条提升整体抗弯强度，不需要更换更大规格的型材就能提升承载能力，兼顾结构轻量化与载荷需求。建模过程中还要注意型材的拔模角度，因为铝型材是挤压成型工艺，所有的截面特征都要符合挤压生产的工艺要求，不能出现倒扣结构，否则挤压生产时无法顺利出模，截面的壁厚要尽量均匀，避免挤压过程中因为壁厚差过大出现型材变形、表面质量不合格的问题。
