DIN1478标准封闭式眼眼型螺旋拉紧构件

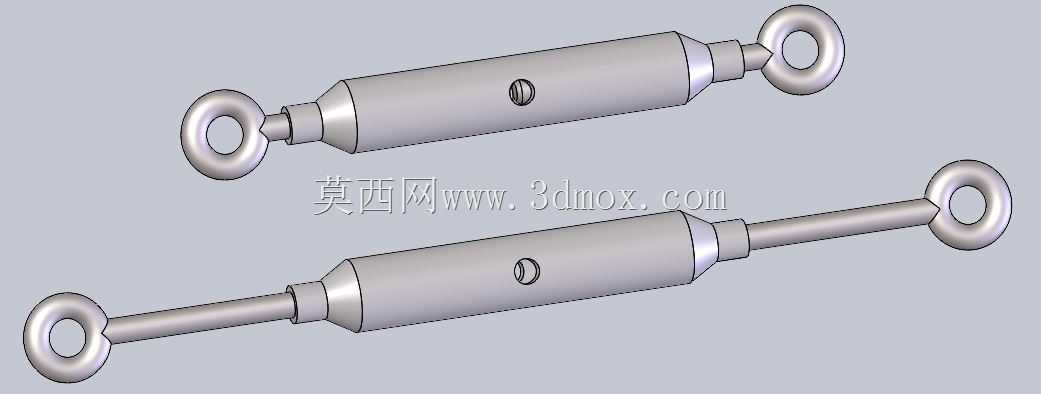

　　在起重索具装配、钢结构拉索固定、舞台桁架张紧、输电线路拉线紧固这类需要精准调节张紧度的工程场景里，这类两端带封闭孔眼的螺旋拉紧构件是应用频次极高的受力连接件，区别于开式花兰的外露螺纹结构，封闭式的筒体设计能避免螺纹段直接暴露在户外扬尘、淋雨、盐雾环境里，大幅降低螺纹锈蚀卡滞的概率，尤其适合港口装卸索具、户外光伏支架拉接、桥梁缆索防护这类长期外露的使用工况。从结构设计逻辑来看，构件主体为圆柱形筒体，内部加工有正反两段旋向相反的内螺纹，两端分别配套带封闭吊环的螺杆，转动中部筒体时，两端螺杆会同步向内收拢或者向外伸出，以此实现两端连接点之间的距离调节，完成拉索的张紧度调整，调节到位后可通过筒体上的径向顶丝孔加装紧定螺钉，锁死螺杆与筒体的相对位置，避免受载后螺纹回转松脱，保障张紧力长期稳定。

　　两端的封闭孔眼为整体锻造后机加工成型，不存在开口结构的脱钩风险，连接时可直接穿过卸扣、销轴或者钢索套环，适配多种常规索具连接形式，孔眼的过渡段做了锥面收窄设计，既可以降低螺杆与筒体衔接处的应力集中系数，也能在螺杆伸缩到极限位置时起到硬限位作用，防止螺杆旋出过长导致螺纹啮合牙数不足引发的受力失效。尺寸覆盖范围从M6到M48的公称直径规格，不同规格对应的额定载荷跨度极大，小规格M6、M8的构件可用于小型设备的拉线固定、轻型装饰结构的张紧，M20及以上的大规格构件则可满足重型起重索具、大型钢结构临时拉固、船舶缆绳调节这类大载荷场景的使用需求。

　　建模过程中需要重点把控几个核心尺寸边界：首先是筒体的内螺纹有效长度，必须保证两端螺杆在最大伸出长度时，螺纹啮合牙数不低于8牙，满足受载时的螺纹剪切强度要求；其次是两端孔眼的内孔直径与连接销轴的尺寸适配公差，通常孔眼内径比配套销轴大0.5-1mm，既保证安装时的装配便利性，也避免间隙过大导致受载时的冲击载荷；再者是筒体上径向顶丝孔的位置，需要设置在筒体中部的螺纹非啮合区？不对，应该是设置在靠近筒体两端的位置，当螺杆调节到任意工作位置时，顶丝端部都能抵在螺杆的光杆段或者螺纹牙底，实现可靠锁止。

　　实际选型应用时，需要先核算被张紧构件的最大工作拉力，预留至少3倍的安全系数来选择对应公称直径的构件，同时要确认两端孔眼的连接尺寸与现场配套的卸扣、销轴规格匹配，安装过程中需要先将两端螺杆旋入筒体至相同深度，保证两端的螺纹啮合长度一致，避免出现一端啮合过短的偏载情况，张紧调节时要缓慢转动筒体，实时观测拉索的张紧度，避免超行程调节导致螺杆脱出，调节到位后必须拧紧紧定螺钉，有条件的场景可以在螺纹段涂抹少量润滑脂，降低后期调节时的摩擦阻力，也能延缓螺纹锈蚀速度。这类构件的受力路径非常清晰，外部载荷通过一端孔眼传入螺杆，经正反螺纹传递到中部筒体，再通过另一端的螺杆和孔眼传递到另一侧的连接结构，整个受力路径上没有应力突变的薄弱环节，封闭式的筒体还能对内部螺纹起到防护作用，相比开式结构更适合恶劣工况下的长期使用，在很多需要频繁调整张紧度的场景里，这种结构的可靠性远高于固定长度的拉接杆，能大幅降低后期维护调整的工作量。
