同轴式行星齿轮传动机构三维结构

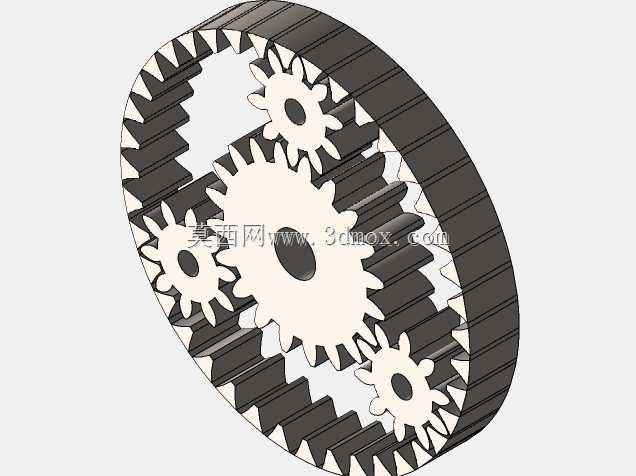

　　这套行星齿轮传动结构采用输入输出轴共线的布局形式，核心传动单元由内齿圈、太阳轮、多组行星轮及配套行星架构成，整体结构紧凑，能在极小的安装空间内实现大扭矩传递，是动力传动系统中常用的减速增扭部件。从实际应用场景来看，这类传动结构的适配范围极广，在工业机器人关节驱动部位，受限于关节内部狭窄的安装空间，同时需要为机械臂动作提供足够的输出扭矩，同轴布局的行星齿轮结构刚好能匹配安装边界要求，在不额外增加关节径向尺寸的前提下，将伺服电机输出的高转速低扭矩动力，转化为低转速大扭矩的驱动力，保障机械臂抓取、移位动作的稳定性，避免因扭矩不足出现动作卡顿、负载能力不足的问题。在印刷设备的辊筒驱动单元中，行星齿轮结构可以匹配高速输入的动力源，通过固定的传动比降低输出转速，让印刷辊筒保持稳定的线速度运转，避免因转速波动导致印刷图案错位、套印精度不足的问题，同时紧凑的结构不会占用印刷设备过多的内部安装空间，方便设备整体的布局优化。在包装机械的间歇送料机构中，行星齿轮的传动精度优势可以得到充分发挥，能够精准控制送料行程的启停位置，保障包装膜、包装物料的输送定位误差控制在允许范围内，适配高速包装生产线的节拍要求，不会因为传动间隙导致送料长度偏差，影响包装成品的合格率。

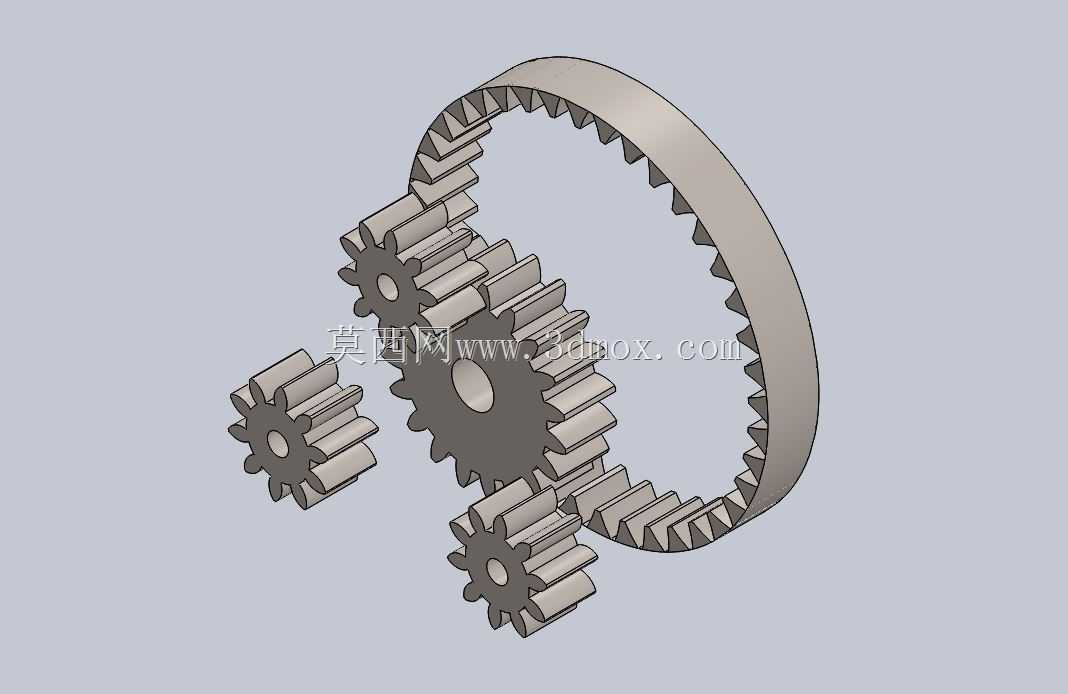

　　从设计思路层面来看，这套结构的内齿圈采用固定安装形式，动力从中心太阳轮输入，通过三组均匀分布的行星轮将动力传递到行星架输出，行星轮沿内齿圈做行星运动，既可以通过齿数匹配实现预设的传动比，又能通过多行星轮的均载设计，将输入扭矩分散到多组啮合齿面上，降低单组轮齿的接触应力，提升整体结构的负载能力与使用寿命。建模过程中需要严格控制各齿轮的模数、压力角、齿顶高系数等基础参数，保证太阳轮与行星轮、行星轮与内齿圈的啮合侧隙处于合理区间，避免侧隙过大导致传动回差超标，影响精密传动场景下的定位精度，同时也要避免侧隙过小导致轮齿啮合卡滞、运转过程中出现异常磨损。

　　在安装边界设计上，内齿圈的外径是整体结构的最大径向尺寸，行星架的输出轴端与太阳轮的输入轴端保持同轴，两端的轴伸长度、安装止口尺寸都需要匹配配套设备的安装接口，行星轮通过销轴安装在行星架上，销轴与行星架的配合精度、行星轮内孔与销轴的配合间隙都需要严格控制，保证行星轮运转灵活的同时不会出现径向窜动，避免啮合过程中出现偏载。轮齿部分采用渐开线齿形设计，建模时需要准确还原齿廓曲线，保证啮合过程中传动比恒定，减少运转过程中的冲击与噪音，齿宽参数的选择需要结合额定传递扭矩计算，保证齿面接触强度、齿根弯曲强度满足负载要求，避免长期满负载运转出现轮齿折断、齿面点蚀等失效问题。

　　在结构细节上，行星架的刚性设计尤为重要，若行星架刚性不足，负载状态下出现形变会导致行星轮轴线偏斜，进而引发轮齿偏载、啮合噪音增大、传动效率下降等问题，因此建模时需要对行星架的受力变形做充分考量，在控制整体重量的前提下保证足够的结构刚性。内齿圈的安装定位结构需要设计可靠的止口与固定孔位，保证内齿圈安装后与输入输出轴的同轴度，避免内齿圈偏心导致啮合间隙不均，加剧轮齿磨损。这类行星齿轮结构相比平行轴齿轮传动，在相同传动比、相同负载能力的前提下，径向尺寸可以缩小30%以上，重量也能得到有效控制，非常适合对安装空间、设备重量有严格限制的传动场景，同时多齿啮合的特性让它的运转平稳性更优，抗冲击负载能力更强，在频繁正反转、启停冲击的工况下也能保持稳定的传动性能。
