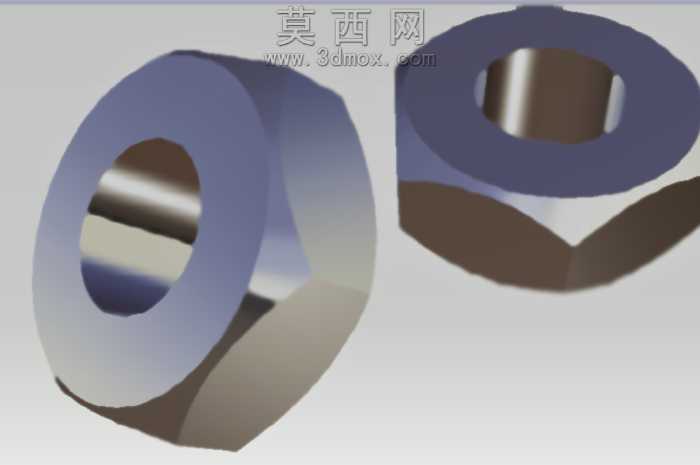

标准六角螺母三维参数化设计作品

本作品为标准六角螺母的三维参数化设计模型，建模过程严格遵循普通螺纹紧固件的国标尺寸规范，采用主流三维设计软件完成全流程构建。建模初期先梳理六角螺母的结构特征逻辑，将整体结构拆解为正六棱柱基体、内螺纹通孔、两端倒角三个核心特征模块，首先通过草图绘制正六边形截面，拉伸生成对应厚度的六棱柱基体，保证六方对边尺寸、对角尺寸完全符合国标公差要求，避免后续装配出现干涉问题。内螺纹结构采用参数化螺纹特征生成，按照标准公制螺纹的牙型角、螺距、大径小径参数完成构建，既保证螺纹牙型的精度还原，也预留了参数修改接口，可快速适配不同规格的螺母设计需求。两端倒角特征采用对称倒角命令完成，倒角角度与尺寸匹配标准紧固件的工艺要求，还原实际生产中螺母端面的去毛刺倒角结构，避免锐边划伤装配人员。材质渲染阶段选用金属碳钢材质，调整材质的粗糙度、金属度参数，还原普通钢制螺母的哑光金属质感，同时添加环境反射效果，让模型表面呈现真实的金属光影层次，六棱柱的棱边处做了细微的圆角过渡处理，还原实际冷镦加工后螺母棱边的自然钝化效果，避免模型棱角过于锐利脱离实际生产状态。结构设计上充分考虑螺母的实际装配场景，内螺纹与外六方的同轴度公差在建模时做了严格约束，保证后续与螺栓装配时的同轴度要求，模型整体为实体结构，无破面、无重叠特征，可直接导出用于工程图生成、装配模拟、3D打印验证等场景。设计思路围绕标准化、通用化展开，所有尺寸均可通过参数表快速调整，适配M3到M24全系列常规六角螺母的设计需求，无需重新绘制草图即可快速生成不同规格的螺母模型，大幅提升通用紧固件的三维设计效率，模型的细节还原度高，既可以用于机械设计教学中的标准件讲解，也可直接导入整机装配模型中完成虚拟装配验证。
