减速器输入齿轮轴精密三维结构设计

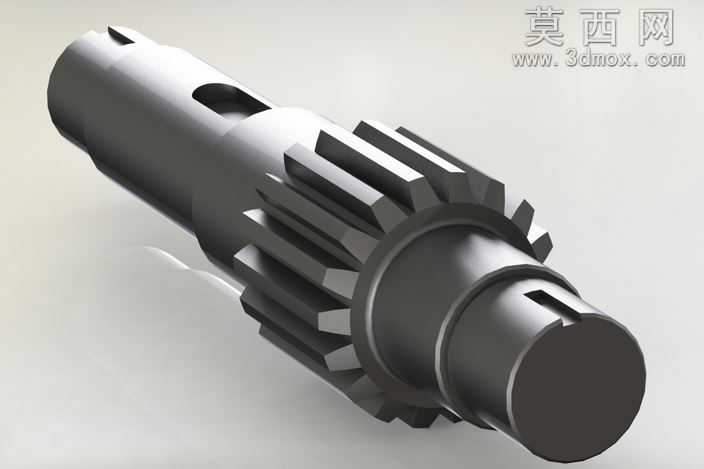

本作品为减速器配套的齿轮轴三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模过程严格遵循机械设计手册中齿轮轴的设计规范，保证各结构尺寸的工程合理性。建模阶段首先完成轴体的基础回转特征构建，依次绘制各段轴径的截面轮廓，通过旋转凸台命令生成阶梯轴的基础基体，随后针对轴端的键槽结构，采用拉伸切除命令完成精准切削，键槽的尺寸、位置公差均参考对应平键的国家标准设定，保证后续装配的适配性。齿轮部分的建模采用渐开线齿廓生成逻辑，通过方程式驱动的曲线绘制标准渐开线齿形，经阵列、切除等操作完成全部轮齿的构建，齿顶高、齿根高、模数、齿数等核心参数完全匹配1:16减速比的传动需求，轮齿与轴体采用一体化建模方式，还原实际加工中齿轮轴的整体结构特性。渲染阶段赋予模型金属合金钢材质，调整材质的粗糙度、金属度参数模拟真实调质处理后的金属表面质感，添加柔和的环境光与定向光源，突出轴体阶梯过渡处的圆角结构、轮齿的曲面细节以及键槽的边缘特征，多角度渲染可清晰展示齿轮轴的整体形态与各部位结构。该齿轮轴作为减速器的核心输入传动件，结构设计兼顾传动扭矩承载能力与装配定位需求，各轴段的直径变化符合轴承、齿轮的安装定位逻辑，轴端倒角、过渡圆角等细节结构均做了还原，可直接用于减速器的虚拟装配仿真、运动干涉检查以及工程图纸的生成，为减速传动机构的设计验证提供精准的三维数字模型支撑。
