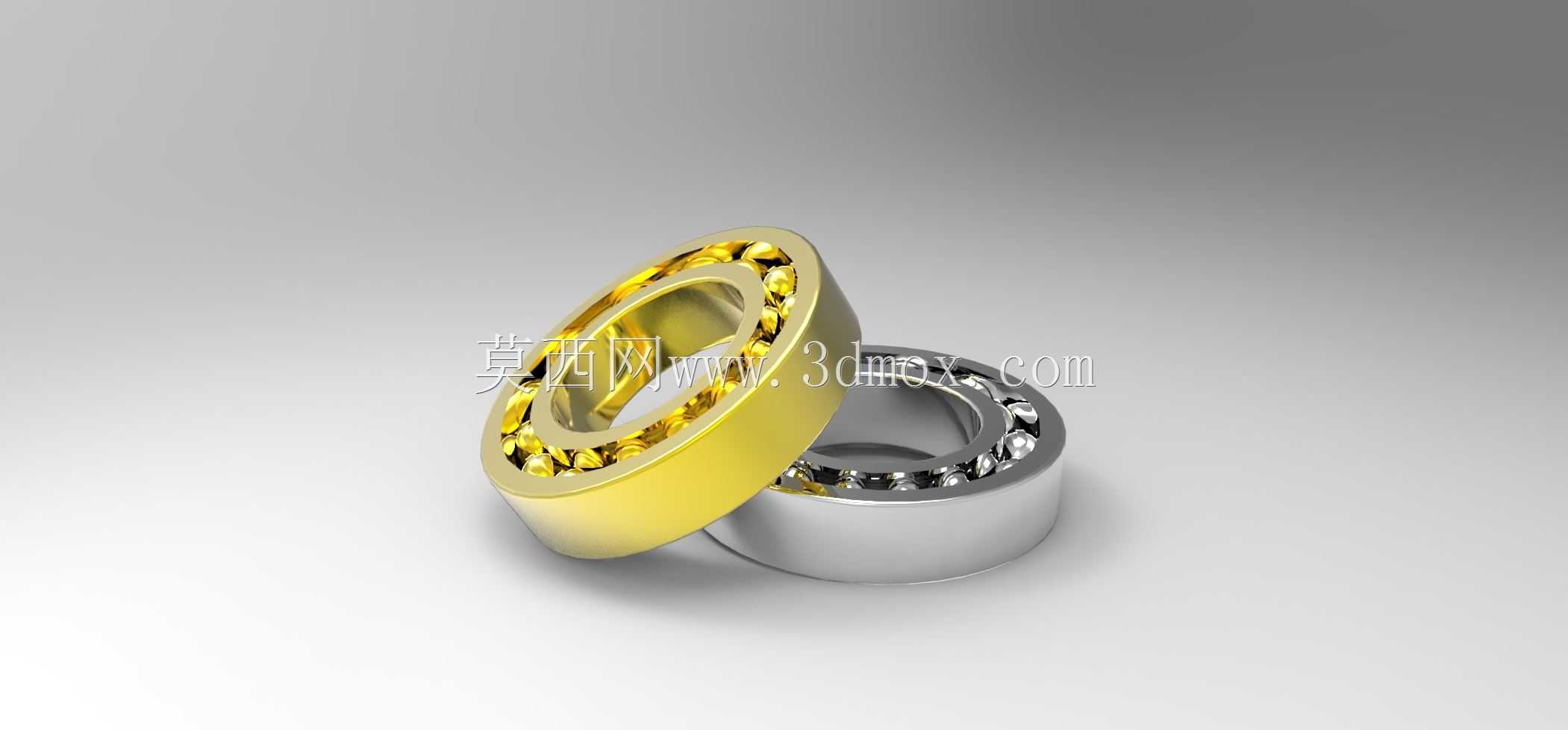

DIN625标准深沟球滚动轴承结构设计

　　在各类旋转传动机构的设计选型中，这类符合DIN625标准的深沟球轴承是应用覆盖范围极广的支撑部件，从民用家电的电机输出端、小型输送线的辊筒支撑，到工业设备的仪表传动机构、精密阀门的阀杆转动位，都能见到这类轴承的实际应用。它的核心功能是承担旋转轴的径向载荷，同时可承受一定比例的轴向载荷，通过滚动体的滚动摩擦替代轴与安装座之间的滑动摩擦，大幅降低传动过程中的动力损耗，减少配合面的磨损量，延长整套传动机构的服役周期。

　　从结构设计逻辑来看，这款轴承采用经典的深沟滚道构型，内圈与轴采用过盈配合实现周向固定，外圈与安装座孔采用过渡或间隙配合适配不同的装配公差需求，保持架将球形滚动体均匀分隔在内外圈的滚道之间，避免滚动体在运转过程中发生相互碰撞、摩擦，保证每个滚动体受力均匀，运转过程平稳无卡滞。滚道的曲率半径经过严格匹配，略大于滚动体的球面半径，既保证滚动体与滚道有足够的接触面积分散载荷，又能预留合理的润滑脂存储空间，形成稳定的油膜降低接触应力。

　　在实际安装边界的考量上，这类标准轴承的外形尺寸严格遵循DIN625规范，内孔直径、外圈外径、装配宽度都有统一的公差带要求，设计选型时无需额外定制安装位，可直接匹配对应规格的轴径与座孔尺寸，大幅降低设备的设计与加工成本。装配时需要注意轴肩与座孔挡肩的高度不能超过轴承内圈、外圈的倒角尺寸，避免装配时出现干涉，同时要保证配合面的同轴度公差在允许范围内，防止轴承运转过程中出现偏载，导致局部应力集中提前失效。

　　针对不同的应用场景，这类轴承可适配不同的润滑方案，低速轻载的工况下可采用脂润滑，维护周期更长，密封结构可有效阻挡外界粉尘、水汽进入轴承内部；高速运转的工况下可采用油润滑，散热效果更好，能适应更高的转速区间。在阀门类产品的应用中，这类轴承多用于减压阀的调节杆支撑部位，承受阀杆动作过程中的径向力，保证阀杆转动或往复动作时的同轴度，避免阀杆卡滞导致的压力调节精度下降，同时减少阀杆与填料之间的偏磨，提升阀门的密封可靠性。在仪器仪表类的小型传动机构中，这类微型规格的轴承可以满足小安装空间下的旋转支撑需求，运转阻力小，传动精度高，能够保证仪表指针或检测元件的动作平稳性，提升检测数据的准确性。

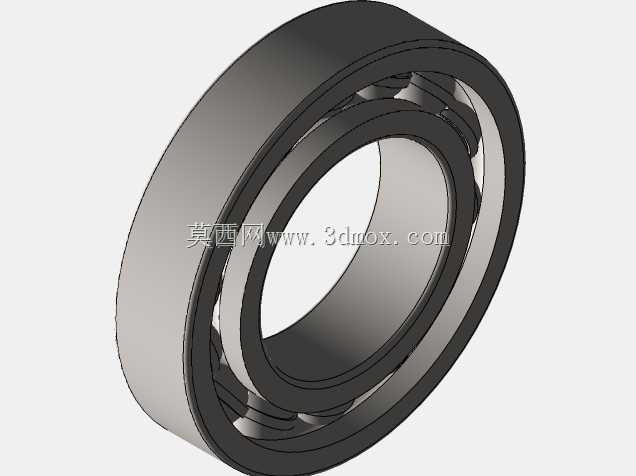

　　建模过程中需要严格还原各部分的尺寸公差与配合关系，内圈、外圈的滚道弧度要与滚动体的球面尺寸精准匹配，保持架的兜孔间隙要符合实际装配要求，既不能间隙过大导致滚动体窜动，也不能间隙过小卡滞滚动体的正常转动。倒角、圆角等细节结构也需要按照标准要求还原，这些结构不仅是装配过程中的导入导向，还能降低热处理过程中的应力集中，避免轴承在承受冲击载荷时出现开裂问题。
