立式缠绕玻璃钢储液罐体结构设计

　　在化工、环保、水处理、食品加工等多个工业场景中，常压储液设备的选型一直是工艺布局阶段需要重点考量的环节，这类设备既要适配现场介质的存储要求，也要兼顾安装空间、运维便利性与长期使用的可靠性，本次呈现的立式玻璃钢储槽结构，正是针对中小体量常压储液需求完成的三维结构设计。从实际应用场景来看，这类罐体常被布置在厂区室外露天区域、车间工艺段旁或是污水处理站的药剂存储区，用来存放酸碱类药剂、常温生产用水、低粘度工艺介质或是部分腐蚀性不强的工业废液，相比传统碳钢衬胶储罐、不锈钢储罐，玻璃钢材质的罐体自重更轻，防腐性能适配多数常规腐蚀介质，安装时不需要做过于厚重的设备基础，后期运维也不需要频繁做内壁防腐补涂作业。

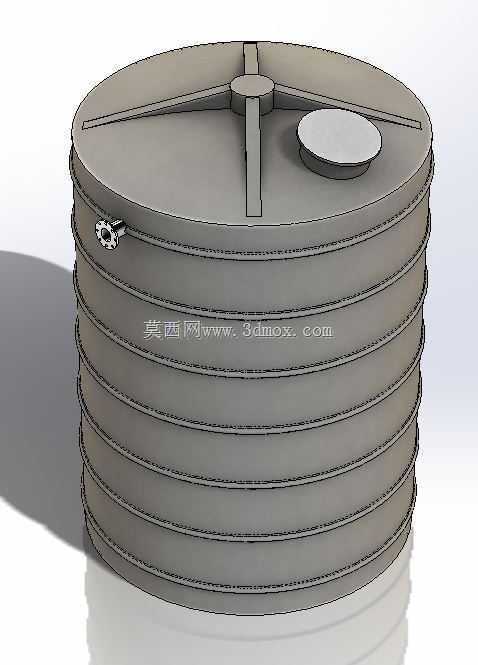

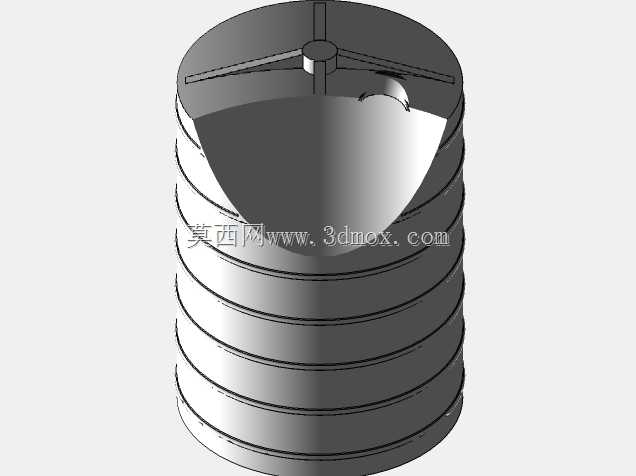

　　从结构设计思路来看，整个罐体采用立式圆筒形结构，底部为平底设计，可直接放置在经过找平的混凝土基础或是钢制设备平台上，不需要额外做裙座支撑，能有效压缩安装空间占用。罐体侧壁采用环向加强筋结构，也就是外观上看到的一圈圈凸起环带，这种设计是玻璃钢缠绕储罐的典型结构，通过在缠绕成型时增加环向的树脂纤维层厚度，形成加强结构，提升罐体侧壁在盛液状态下的环向刚度，避免满液时侧壁出现鼓胀变形，相比光面圆筒结构，带环向加强筋的设计可以在控制罐体整体壁厚、降低材料用量的前提下，满足常压储液的强度要求。罐体顶部采用平盖设计，顶盖与侧壁采用法兰式螺栓连接，方便后期开盖检修、清理罐体内壁，顶盖上设置了两个功能结构：居中位置的是加强筋交汇的结构支撑点，用来提升顶盖的整体刚度，避免顶盖受自重、积雪荷载或是人员临时踩踏时出现凹陷变形；旁侧的圆形人孔/检修口结构，带配套的密封盖板，日常处于密封关闭状态，需要进入罐体内部检修、清理时可以快速拆卸盖板，满足运维进出需求。罐体侧壁下部设置了侧装式排液接口，接口位置靠近罐体底部，能保证排液时尽可能将罐内介质排空，减少残液留存，接口采用法兰连接形式，可直接对接现场的工艺管道、排液阀门，不需要现场额外做开孔焊接作业，适配玻璃钢材质不能现场动火焊接的特性。

　　从安装边界与尺寸适配角度来看，这类立式储罐的直径与高度比控制在1:1.2左右，属于矮胖型立式储槽，相比高瘦型储罐，重心更低，抗风载、抗侧倾能力更强，露天布置时不需要额外做复杂的拉筋固定，只要基础找平固定即可。安装时需要注意，罐体底部与基础接触的平面要保证水平度偏差控制在允许范围内，避免局部受力不均导致罐体底部出现渗漏；顶部的人孔位置要预留足够的操作空间，方便后期拆卸盖板、人员进出；侧壁的排液接口要对接对应管径的工艺管道，管道要做独立支撑，避免管道重量直接压在罐体接口上，长期受力导致接口部位开裂渗漏。

　　从功能特性来看，整个罐体为常压设计，工作压力为常压，不能用于承压储液场景，适配的介质温度一般不超过玻璃钢材质的长期耐受温度，适合存储常温状态下的介质。罐体的缠绕成型结构保证了侧壁的整体强度，环向加强筋的设计既提升了结构刚度，也在一定程度上增加了罐体外壁的散热面积，对于存放温度略高于环境温度的介质时，能起到一定的自然降温作用。顶盖的加强结构采用十字形放射状布置，从中心支撑点延伸到顶盖边缘与侧壁连接的位置，将顶盖的荷载均匀传递到侧壁上，避免顶盖局部受力过大出现变形。侧装的排液接口内置密封结构，与罐体侧壁一体缠绕成型，连接强度高，不容易出现接口渗漏的问题。

　　在做这类罐体的三维建模时，需要重点把控几个结构细节：一是环向加强筋的间距与凸起高度，要根据罐体直径、设计盛液高度做对应计算，保证每一段侧壁的环向刚度都能满足满液时的受力要求；二是顶盖与侧壁的连接法兰的螺栓孔分布，要保证均匀对称，密封面的平面度要控制在合理范围内，避免安装后出现密封不严渗漏的问题；三是底部排液接口的高度，要保证接口最低点高于罐体底板上表面，避免排液时出现积液无法排空的问题，同时也要考虑接口对接阀门的安装空间，预留足够的操作位置方便后期开关阀门、对接管道。另外，这类玻璃钢储罐在现场布置时，还要考虑罐体周围的操作通道，预留至少单人通行的运维空间，方便日常巡检、查看液位、操作排液阀门，顶盖上如果需要加装液位计、呼吸阀等附件，也可以在顶盖上预留对应的安装接口，不需要后期现场开孔破坏罐体结构。
