瓷砖基底太阳能电池板结构设计

　　在分布式光伏与建筑一体化的应用场景中，常规光伏组件的安装往往需要额外的支架结构，不仅增加了屋面荷载，也在部分老旧建筑、景观类铺装场景中存在适配性不足的问题。这款瓷砖形态的太阳能电池板，正是瞄准建筑光伏一体化、户外铺装式光伏供电的实际需求设计，可直接替代传统屋面瓦、户外步道砖使用，在不改变原有铺装结构外观的前提下，实现太阳能到电能的转换。

　　从实际使用场景来看，这类组件可应用于别墅屋面铺装、户外景观步道、园区太阳能供电系统、离网型户外监测设备供电等场景，相比常规玻璃封装的光伏组件，其瓷砖式的基底结构具备更好的抗踩踏、抗冲击性能，铺装完成后可直接作为行走面使用，不需要额外设置防护隔离结构，大幅降低了分布式光伏在近人场景的应用门槛。

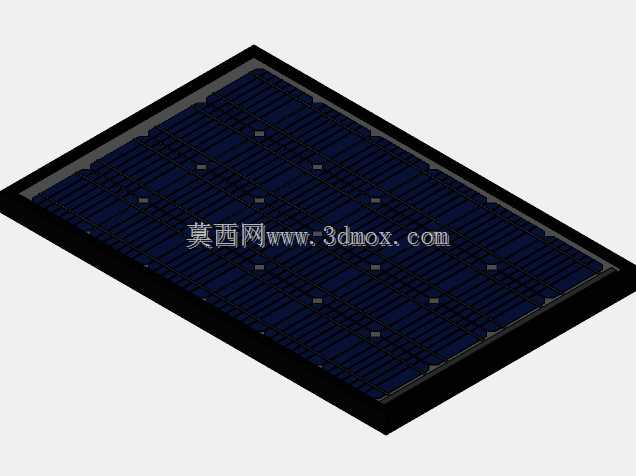

　　设计过程中，首先明确了组件的安装边界，整体外形尺寸控制在532mm×350mm×25mm，这个尺寸模数与市面常规户外铺装瓷砖的尺寸模数匹配，安装时可直接沿用传统瓷砖的铺装工艺，不需要定制特殊的安装龙骨或固定件，施工人员无需额外的光伏安装培训即可完成铺设。25mm的厚度设计，既预留了内部电池片、封装层、接线结构的布置空间，也保证了组件自身的结构强度，在常规人行荷载下不会出现隐裂、破损问题。

　　结构设计上，组件采用黑色边框封装，边框与瓷砖基底做了一体化的防水密封处理，可适应户外长期雨淋、暴晒、温差变化的使用环境，避免水汽侵入内部造成电池片腐蚀。电池片采用常规晶硅电池排布，表面覆盖高透光的耐磨封装层，透光率可满足电池片的发电效率需求，同时表面做了防滑磨砂处理，作为步道铺装时可达到常规户外地砖的防滑等级，避免雨天行走打滑。

　　组件的接线结构采用隐藏式设计，在组件侧边预留防水接线端口，铺装时相邻组件可通过防水接插件快速串并联，接线完成后端口隐藏在铺装缝隙内，不会暴露在行走面，避免踩踏造成线路破损。设计时也考虑了组件的更换便利性，单块组件出现故障时，可单独撬起更换，不需要破坏周边已铺装的组件，大幅降低后期运维成本。

　　从功能特性来看，这款组件兼顾了铺装材料的装饰、承重功能与光伏组件的发电功能，相比传统光伏组件加瓷砖的双层铺装方案，整体厚度降低了40%以上，屋面荷载可减少近一半，同时避免了双层结构之间的积水、积灰问题，长期使用的可靠性更高。在户外离网供电场景中，这类组件可直接铺装在设备周边的地面上，不需要额外架设支架，既不影响场地的正常使用，也能为监测传感器、照明灯具等低功耗设备提供持续的电力供应。

　　建模过程中，对电池片的排布间距做了精准控制，既保证了单位面积的发电功率，也预留了足够的封装余量，避免生产过程中出现电池片偏移造成的外观缺陷。边框的倒角设计也做了优化，铺装后相邻组件的缝隙均匀，不会出现尖锐边角磕碰行人的问题。底部的瓷砖基底采用与常规户外瓷砖一致的材质，与水泥基面的粘结强度符合铺装材料的相关标准，不会出现长期使用后脱落、起翘的问题。

　　针对不同的应用场景，该结构也可做适配调整，比如屋面使用时可适当减薄基底厚度降低荷载，步道使用时可增加封装层的耐磨厚度提升使用寿命，整体结构的模块化程度高，可根据实际需求快速调整参数，不需要重新做整体结构设计。
