层叠结构晶硅太阳能发电板组件

　　做光伏配套结构设计快八年，经手的分布式电站、户用光伏、离网供电系统项目里，太阳能电池板的结构合理性直接决定整套系统的使用寿命与发电效率，这次拆解建模的层叠式晶硅组件，是目前商用场景里普及率最高的结构形式。先从实际应用场景说，这类组件既可以成排架设到工商业厂房屋顶做并网发电，也能单块或多块组合搭配蓄电池给偏远地区监控设备、牧区户用系统、户外通信基站做离网供电，甚至小型便携供电站也会用同结构的小尺寸板型，适配场景覆盖从千瓦级集中电站到瓦级便携供电的全跨度需求。

　　实际用途上，核心是通过表层钢化玻璃的高透光率，让晶硅电池片尽可能接收太阳光辐照，将光能转化为直流电能，同时整个层叠结构要承担户外使用的全环境防护：抗冰雹冲击、防雨水渗入、耐紫外线老化、阻隔水汽侵蚀电池片，背面的接线盒还要完成电路串接与旁路保护，避免局部遮挡时产生热斑烧坏组件。

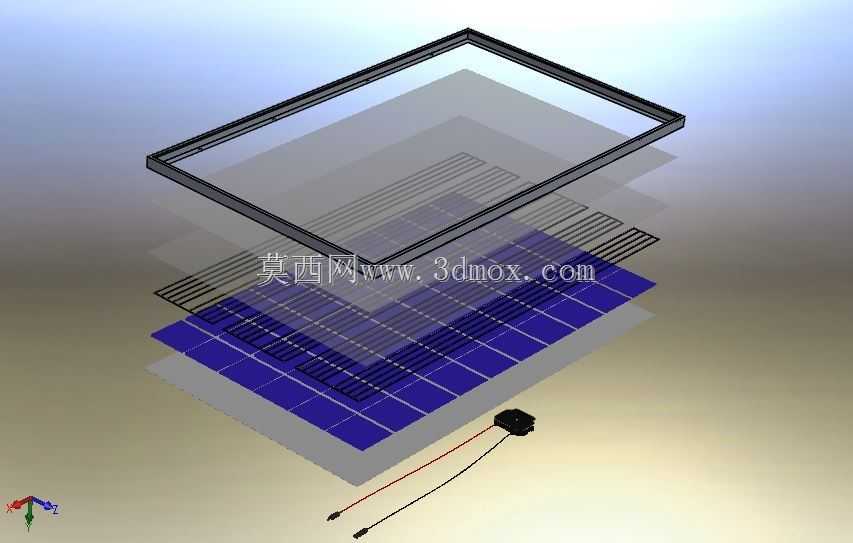

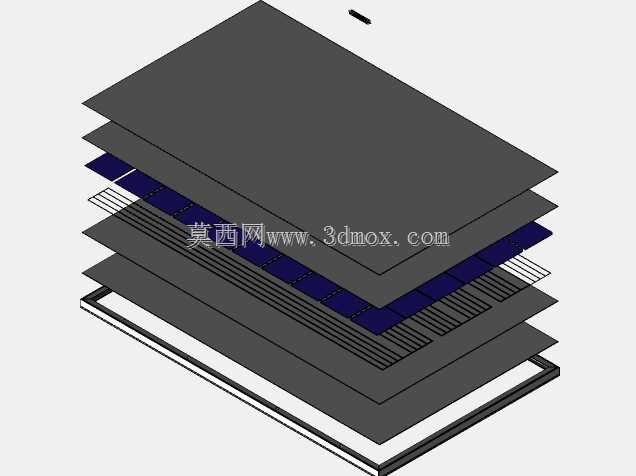

　　功能特性上，这个模型还原的层压结构完全贴合量产工艺逻辑：最上层是低铁超白钢化玻璃，透光率控制在91%以上，表面做了减反射绒面处理，减少光线反射损失；玻璃下方是EVA胶膜层，加热层压后会完全填充玻璃与电池片之间的空隙，起到粘结、绝缘、缓冲的作用；中间层是串联好的晶硅电池片阵列，焊带将单片电池的正负极依次串接，汇流条汇总电流到背面接线盒；电池片下方再铺一层EVA胶膜，粘结最下层的TPT背板，背板具备耐候、绝缘、防水汽渗透的特性，是组件背面的核心防护层；最外围是铝合金边框，通过密封胶与层压好的板体粘结，既提升整体结构刚度，也预留了安装孔位方便现场架设。接线盒位置设置在组件背面下侧，自带线缆与快接插头，方便现场串接布线，盒内的旁路二极管可以在单片电池被遮挡时导通，避免热斑效应。

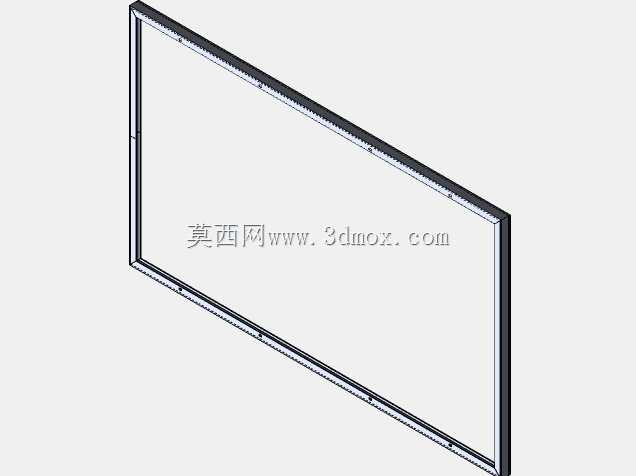

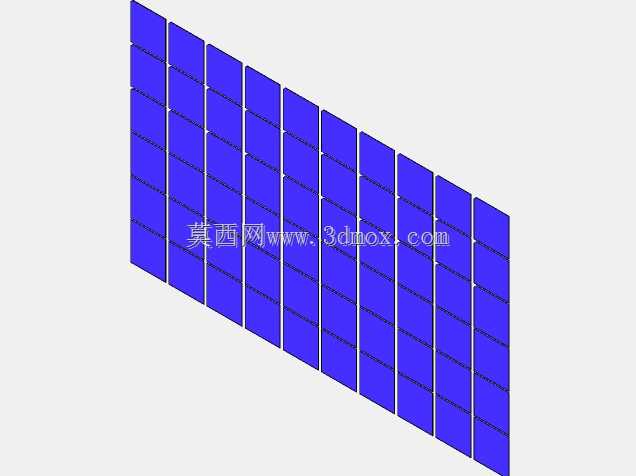

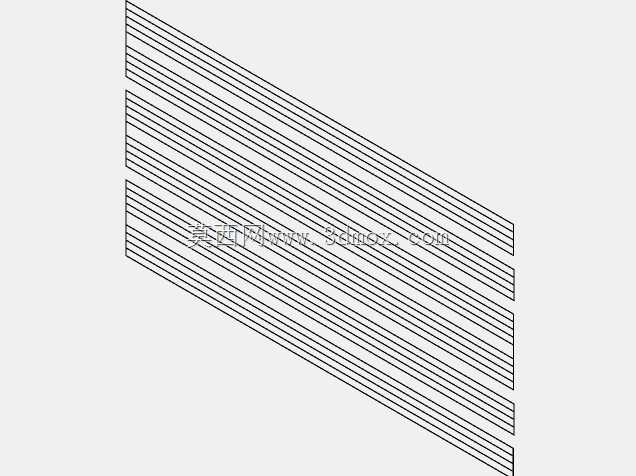

　　设计思路上，建模时优先还原量产组件的层间配合关系，没有做过度简化：边框的型材截面是带卡槽的结构，卡槽内填充密封胶后嵌入层压件，边框角部采用角码连接加冲铆固定，保证边框的拼接强度；电池片的栅线结构也做了还原，主栅线与细栅线的排布符合常规晶硅电池的印刷逻辑，焊带的焊接位置对齐主栅线，还原实际电路连接路径；接线盒的出线位置做了防水格兰头结构，模拟实际产品的线缆密封设计，避免雨水顺着线缆渗入盒内。

　　外形尺寸与安装边界方面，这个模型参照常规60片晶硅组件的尺寸比例建模，整体长宽比例接近1.65:0.99，层压件总厚度控制在4.5mm左右，加装边框后整体厚度约35mm，边框侧边预留的安装孔位距边缘距离符合通用光伏支架的安装间距要求，安装时可以通过压块固定在支架导轨上，也可以通过边框孔位直接螺栓固定，预留的线缆长度足够相邻组件之间的串接，不会出现布线拉扯的问题。建模时特意保留了层间的间隙示意，方便结构设计人员理解各层的装配顺序，也能直接导出工程图做配套支架、边框型材的二次开发，对于刚接触光伏结构设计的工程师来说，这个模型可以快速理清晶硅组件的结构逻辑，避免在配套设计时出现干涉、安装尺寸不匹配的问题。
