真空发生器气体检测装置结构设计

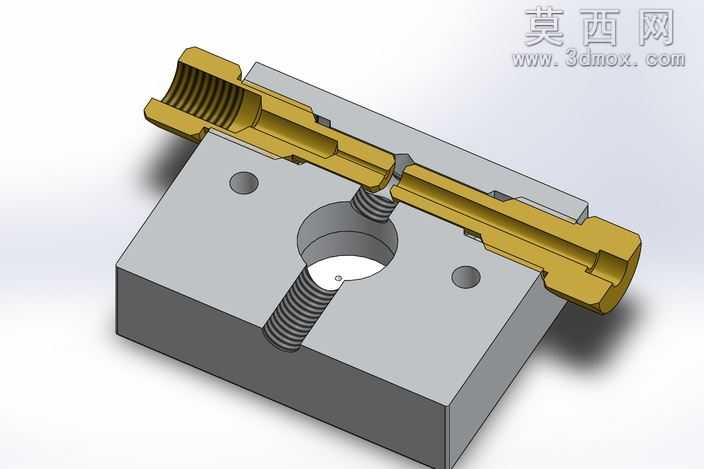

本作品为真空发生器气体检测相关的三维结构设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工工艺规范，对各部件的尺寸公差、装配关系进行了精准定义，确保模型可直接对接生产加工环节。模型主体分为基座与真空发生芯体两大模块，基座部分采用方块式规整结构设计，表面设置两处定位安装孔，用于装置在检测工位的固定安装，基座中部开设贯通式装配腔，用于容纳真空发生芯体的中段结构，腔体内壁设置内螺纹结构，与芯体外部的外螺纹形成螺纹副连接，保证装配的同轴度与密封性。真空发生芯体采用长轴式对称结构，两端为外螺纹快插接口，可直接对接气动管路，芯体内部设计有拉瓦尔喷管结构的气流通道，通过压缩空气的高速喷射形成负压环境，实现真空吸附功能，建模过程中对内部流道的曲面进行了连续顺滑处理，避免气流扰动影响真空发生效率。材质渲染方面，基座部分采用哑光灰色金属材质，模拟阳极氧化铝合金的表面质感，还原工业气动元件的真实外观；真空发生芯体采用黄铜金色金属材质，表面添加细微的车削纹理，体现金属加工的工艺细节，渲染时采用三点布光方案，主光源从斜上方投射，突出部件的结构轮廓与螺纹细节，辅光源补充暗部亮度，避免阴影区域细节丢失，背景采用浅灰色渐变，弱化环境干扰，突出模型本身的结构特征。设计思路上，该结构兼顾了检测功能与装配便捷性，芯体与基座采用螺纹连接的方式，无需额外紧固件即可完成装配，便于后期的维护与部件更换，两端的外螺纹接口适配标准气动管路规格，可直接接入现有气体检测回路，无需额外定制转接部件，整体结构紧凑，占用安装空间小，可集成在小型自动化检测设备中，完成真空回路的气密性、负压值等参数的检测作业，建模过程中对所有配合面进行了干涉检查，确保各部件装配无冲突，运动部件无卡滞，模型包含完整的零件特征树与装配约束关系，可根据实际使用需求对接口尺寸、负压参数等进行快速调整，适配不同的检测场景要求。
