工业用可调式定位铣夹结构设计

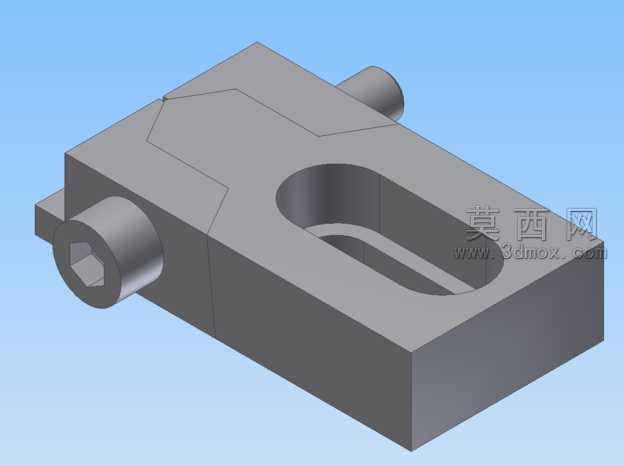

本作品为工业机加工场景使用的定位铣夹三维模型，整体采用模块化参数化建模思路完成，在主流三维建模软件中通过草图绘制、特征拉伸、切除、倒角等基础命令逐步构建完成，建模过程中严格遵循机械加工零件的公差配合逻辑，保证各装配结构的尺寸合理性。模型主体为长方体基座结构，基座中部开设长圆形通槽，该槽为夹具的行程调节位，可适配不同尺寸工件的装夹定位需求，槽体内壁做了等距壁厚处理，保证基座整体受力均匀，不会因长期装夹受力出现形变。基座两侧对称设置带内六角孔的圆柱转轴结构，转轴与基座采用过渡配合设计，转轴端部的内六角孔用于配合六角扳手实现夹具的锁紧与松开操作，转轴外圆做了粗糙度模拟处理，还原真实机加工零件的表面质感。渲染阶段采用哑光金属材质模拟铸铁基座的质感，转轴部分采用调质钢材质表现，背景选用淡蓝色渐变底色，搭配柔和的环境光与定向补光，清晰呈现模型的结构轮廓与细节特征，阴影部分做了柔化处理，避免生硬阴影遮挡结构细节。设计过程中充分考虑了铣夹的实际使用场景，整体结构无冗余设计，基座底部做了平面度处理，可平稳安装在机床工作台面上，两侧转轴的对称布局保证装夹时的受力平衡，中部长槽的长度经过合理计算，可覆盖常规小型工件的装夹行程，各边角位置均做了倒角处理，既避免使用过程中的锐边划伤，也符合机械零件的加工工艺要求，模型的所有结构均可直接对接生产加工流程，无无法落地的异形结构设计。
