多规格波形弹簧垫圈减压阀门适配结构

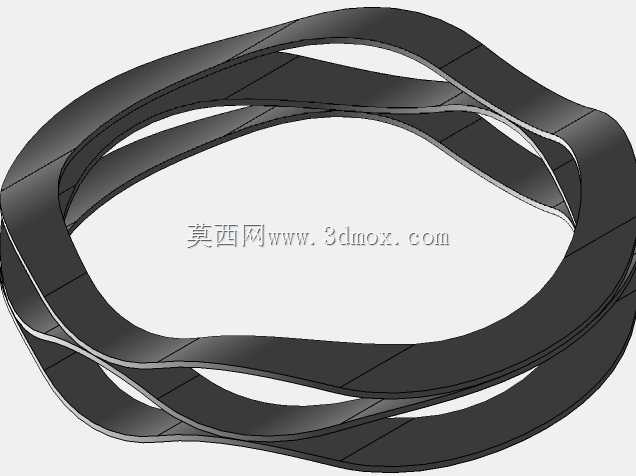

　　在流体输送管网的调压支路里，减压阀的长期稳定运行离不开每一处密封与预紧结构的配合，波形弹簧垫圈正是这类调压阀门内部承担轴向预紧、间隙补偿功能的核心小尺寸零件。这类垫圈不同于普通平垫圈的刚性接触结构，采用多层波浪形带钢卷曲成型的环形结构，安装在减压阀的阀杆密封座、调压弹簧端盖、阀芯导向套的配合端面之间，能够在有限的轴向安装空间内提供持续稳定的弹性预紧力，抵消阀门在介质压力波动、温度交变工况下产生的零件轴向窜动与配合间隙，避免密封面因为预紧力不足出现介质内漏，也能防止紧固件在长期振动工况下出现松脱。

　　从实际选型适配的角度看，这类波形垫圈的安装边界需要严格匹配配合部位的轴径与沉孔尺寸，本次设计的垫圈适配轴径55mm的安装位，外径控制在61mm，自由状态下的厚度为0.61mm，安装压缩后能够提供符合减压阀调压精度要求的预紧载荷，不会因为预紧力过大导致阀杆运动卡滞，也不会因为弹力不足导致密封失效。设计这类垫圈的时候，首先要考虑减压阀内部的工况环境：输送介质多为水、压缩空气或者低压工业流体，工作温度区间覆盖常规室温到中等温度，所以材料选用常规弹簧钢带即可满足弹性与耐蚀要求，波浪形的波峰数量经过受力仿真优化，确保整个环形端面上的弹力分布均匀，不会出现局部应力集中导致垫圈过早疲劳失效。

　　不同于单层波形垫圈的弹力特性，多层叠合的结构能够在相同压缩量下提供更平缓的弹力曲线，适配减压阀内部需要恒定预紧力的装配需求，三个不同配置的结构分别对应不同压缩量要求的安装位，比如阀杆密封处需要稍大的预紧力来补偿密封填料的磨损，端盖紧固件处需要中等预紧力防止螺栓松动，导向套定位处需要较小预紧力避免影响阀芯的滑动精度。在实际装配过程中，这类垫圈不需要额外的定位结构，依靠自身的环形内径套在对应轴段上，外径卡在沉孔的限位台阶内即可完成定位，装配时只需要按照工艺要求的扭矩拧紧端盖螺栓，垫圈就会被压缩到设计工作高度，持续提供稳定的轴向弹力。

　　很多现场维修的场景里，减压阀出现调压不稳、内漏的故障，拆解后经常会发现是内部的弹性垫圈长期受压缩产生塑性变形，失去了预紧作用，这时候更换尺寸匹配、弹力符合要求的波形弹簧垫圈，往往就能解决大部分因为预紧不足导致的故障，不需要更换整个阀芯或者调压组件，能够大幅降低设备维护的成本。从三维建模的角度看，这类零件的建模重点在于波浪形曲面的连续过渡，要保证每一层钢带的波峰波谷对齐，叠合之后的层间间隙均匀，不会出现曲面干涉，同时要准确标注安装相关的尺寸边界，包括内径、外径、自由高度、压缩到工作高度时的弹力参数，方便选型人员直接匹配对应的安装位。在阀门的整体装配结构里，这类小零件往往容易被设计人员忽略，觉得只是一个普通的垫片，但实际上弹性元件的参数匹配直接影响整个阀门的调压精度与使用寿命，尤其是在减压阀这种对压力控制精度有要求的阀门里，每一处弹性预紧结构的参数都需要经过严格计算，波形弹簧垫圈相比传统的圆柱螺旋弹簧，能够在更小的轴向空间内提供所需的预紧力，大幅压缩阀门的整体结构尺寸，让阀门的结构更加紧凑，适合安装在空间有限的管廊、设备舱内部。
