铝合金气动控制按钮阀组结构设计

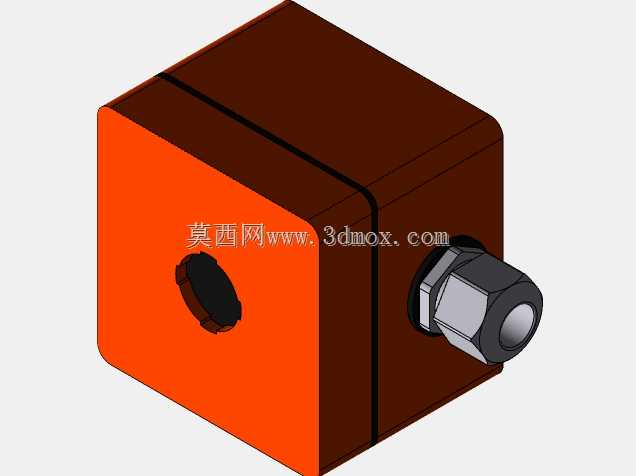

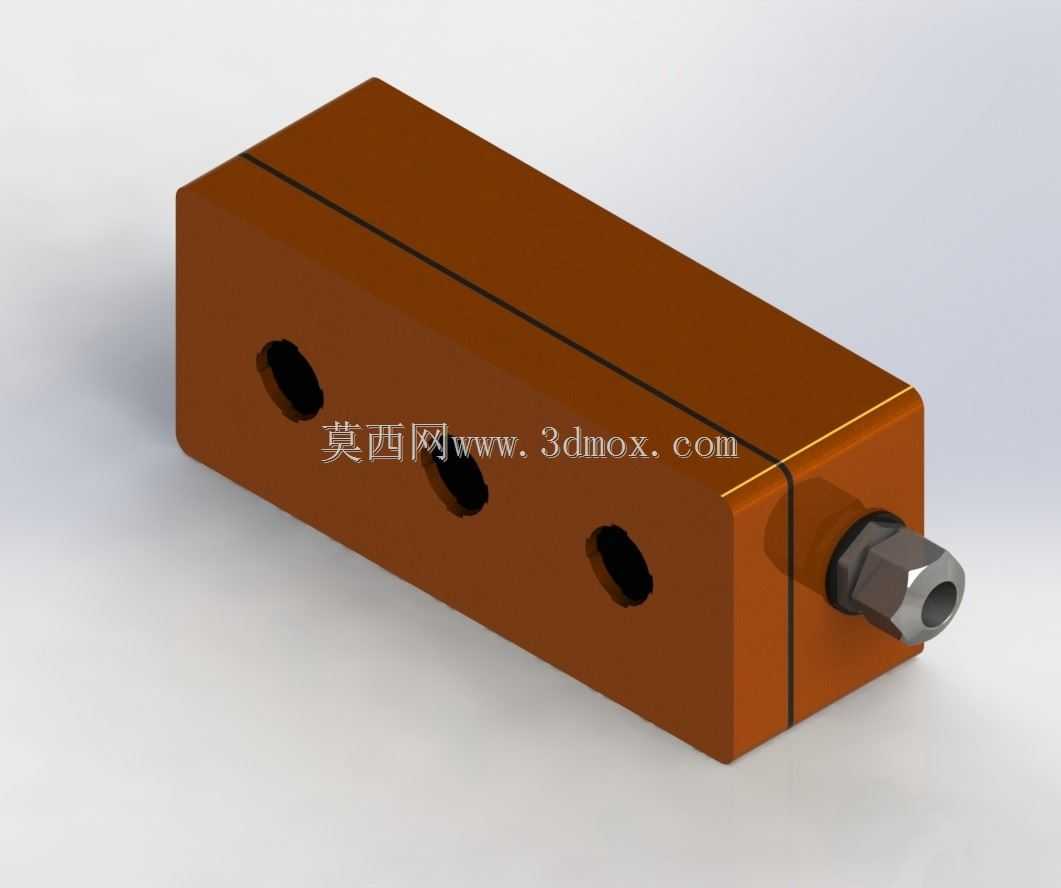

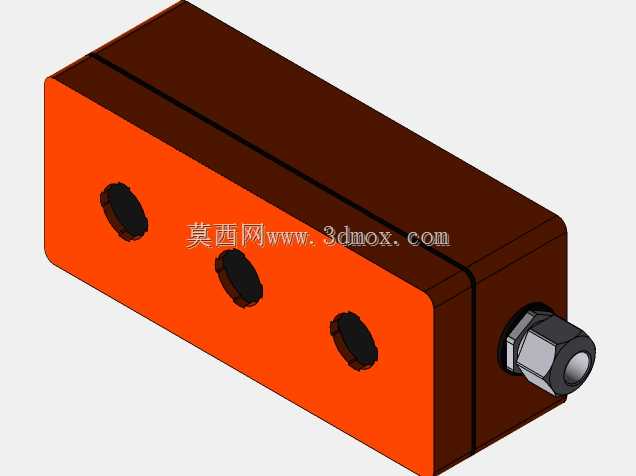

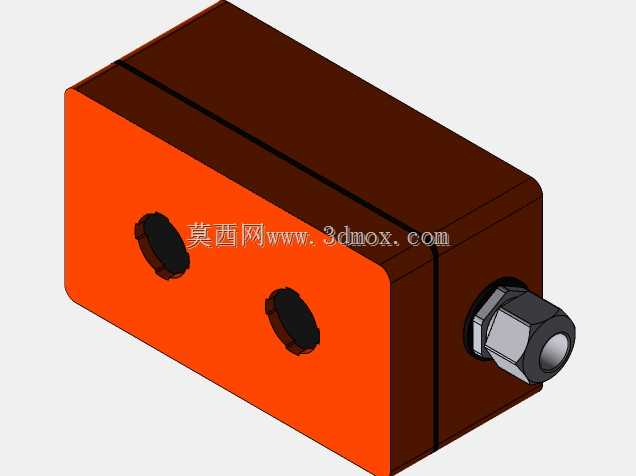

　　从结构设计来看，主体采用整块6061铝合金铣削加工而成，没有拼接焊缝，整体刚性更好，长期受气压冲击也不会出现壳体开裂的问题，表面做了棕色阳极氧化处理，不仅能提升铝合金表面的耐磨性能，在车间多油污、多切削液飞溅的环境里，也能延缓壳体腐蚀，日常清洁时用干布擦拭就能去除表面污渍，不会残留油污渗入壳体缝隙。阀组侧面预留了三个标准快插接口安装位，接口轴线和壳体长度方向垂直，现场布管时气管可以从侧面直接接入，不会和正面的操作空间产生干涉，每个接口内部都做了密封槽位，安装快插接头后不需要额外缠生料带就能保证密封性能，减少现场装配的工作量。这款铝合金材质的控制按钮阀，是气动控制系统里常见的末端操作元件，在轻工包装生产线、小型非标自动化工位、木工机械操作端这类场景里应用很广，主要用来给气动回路提供手动触发的气路通断信号，控制气缸伸缩、气爪开合这类执行元件的动作，相比电控按钮，它不需要额外布设电气线路，在有防爆要求的喷涂工位、多粉尘的木材加工工位，能避免电火花带来的安全隐患，适配无电源接入的简易气动工位使用。

　　端部的气路输出接口采用外螺纹加金属卡套的结构，和下游执行元件连接时，能承受1MPa以内的工作气压，不会出现接头脱开的问题。设计时特意将整体外形做成长方体结构，四个边角做了R0.5的小倒角，既避免锐边划伤装配人员，也能在安装时直接嵌入设备操作面板的预留方孔里，不需要额外做定制安装支架，壳体背面预留了两个M4的螺纹安装孔，既可以嵌入式安装在操作面板上，也能通过螺丝直接固定在设备型材框架上，适配不同设备的安装需求。整体安装边界控制得比较紧凑，长度方向尺寸适配常规100mm间距的铝型材安装位，宽度方向不会超出操作面板的常规预留宽度，不会占用过多操作台面空间。

　　内部气路采用集成式钻孔设计，没有额外的管路连接，减少了气路泄漏点，相比分体式组装的按钮阀，气路响应速度更快，按下按钮后气路导通的延迟控制在0.1秒以内，不会出现操作滞后的问题。按钮操作行程设计为3mm，按压力度控制在15N左右，操作人员长期按动也不会产生手部疲劳，按钮复位采用内置不锈钢弹簧，经过10万次按压测试后弹簧弹力不会出现明显衰减，能保证长期使用的可靠性。在实际选型适配时，这款阀组适配常规的气动系统工作压力范围，不需要额外搭配调压元件就能直接接入车间常规0.5-0.8MPa的气源回路，接口尺寸适配常用的6mm、8mm外径气管，现场替换旧阀时不需要重新更换气管，能降低设备维护的成本。

　　设计过程中特意将所有密封件的安装槽位做了统一尺寸，后续维护更换密封件时可以直接采购标准密封圈，不需要定制特殊规格的密封配件。壳体的加工精度控制在IT7级，各个接口的同轴度误差不超过0.02mm，安装快插接头时不会出现偏斜导致的漏气问题，端部的输出接口和内部气路的过渡位置做了圆弧过渡，减少气路传输时的压力损失，让输出气压更稳定，避免因为气路压损导致下游气缸出力不足的问题。
