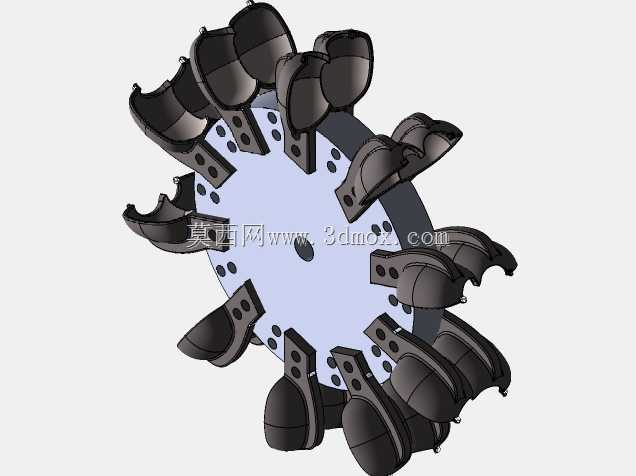

冲击轮涡轮冲击斗轮盘装配结构

项目分类:通用机械零部件 发布时间:2024-12-15 ID:849914
  • 冲击轮涡轮冲击斗轮盘装配结构

  每个冲击斗的曲面造型并非随意绘制,弧形内腔的曲率需要匹配物料的抛射角度,当轮盘按设定方向旋转时,冲击斗会在进料区承接待处理物料,随着轮盘转动到指定角度后,依靠离心力与斗体曲面的导向作用,将物料沿预设轨迹抛射出去,或是在冲击腔体内让物料与衬板、其他物料发生碰撞实现破碎,这就要求斗体的曲面过渡不能出现突兀的折角,否则会造成物料卡滞,加剧斗体局部的磨损速度。从安装边界来看,轮盘中心的轴孔需要匹配对应规格的传动轴,轴孔处通常会设计键槽结构来传递扭矩,设计时要校核键槽的挤压强度,确保在满负载冲击工况下不会出现键槽压溃、轴与轮盘相对打滑的问题。这类带周向斗状结构的轮盘组件,多应用在散料输送、物料分级、冲击式破碎以及流体冲量传递的工况场景中,轮盘上均匀排布的弧形冲击斗,是直接承接物料、传递冲击动能的核心功能部件。从结构设计逻辑来看,轮盘基体采用带规则安装孔的圆盘结构,所有安装孔的孔位同轴度、周向等分精度直接决定了整套轮组运转时的动平衡表现,设计阶段需要先根据额定转速、单斗承载重量计算出每一组安装孔的位置公差,避免高速运转时出现偏载振动,进而影响整套设备的轴承使用寿命。

  周向布置的每个冲击斗都通过螺栓与轮盘基体连接,这种分体式设计的核心考量是磨损后的快速更换,毕竟冲击斗长期承受物料的冲刷、撞击,属于易损耗件,采用分体装配结构不需要整体更换轮盘,只需要单独更换磨损超标的斗体即可,大幅降低设备运维的成本与停机时长。在实际工况适配中,不同的处理物料对应不同的斗体壁厚与安装倾角,比如处理硬度较高的矿石类物料时,斗体的迎料面需要额外预留耐磨衬板的安装位置,安装倾角会适当调小,减少物料对斗体的正面冲击;如果是处理流动性较好的颗粒类物料,斗体的开口角度可以适当加大,提升单次接料的容积效率。

  轮盘上的安装孔采用多组螺栓排布的方式,每个斗体对应至少两个定位销孔与两个紧固螺栓孔,定位销负责保证每个斗体的安装位置一致性,紧固螺栓则提供足够的夹紧力,抵消运转过程中斗体受到的切向冲击力,避免螺栓受剪断裂。设计过程中还需要考虑整套轮组的转动惯量匹配,轮盘基体的厚度要在满足结构强度的前提下尽可能做轻量化处理,避免转动惯量过大造成驱动电机启动负载超标,同时要保证轮盘的端面跳动量控制在允许范围内,防止斗体运转时与周边的壳体、进料溜槽发生刮擦碰撞。

  这类冲击轮结构在实际使用中,常见的失效形式除了斗体迎料面的磨粒磨损,还有螺栓孔处的应力集中开裂,所以在建模阶段需要对每个安装孔的位置做圆角过渡处理,分散应力集中点,同时要模拟满负载工况下的应力分布,确认轮盘基体的最大应力值低于材料的许用应力。另外,所有斗体的重量差需要控制在很小的范围内,避免因周向重量不均造成动平衡超标,这就要求在建模时保证每个斗体的曲面造型、壁厚完全一致,加工时也需要对成品斗体做重量分组选配,进一步提升轮组运转的平稳性。
