乐高风格戴头盔警察人仔造型设计

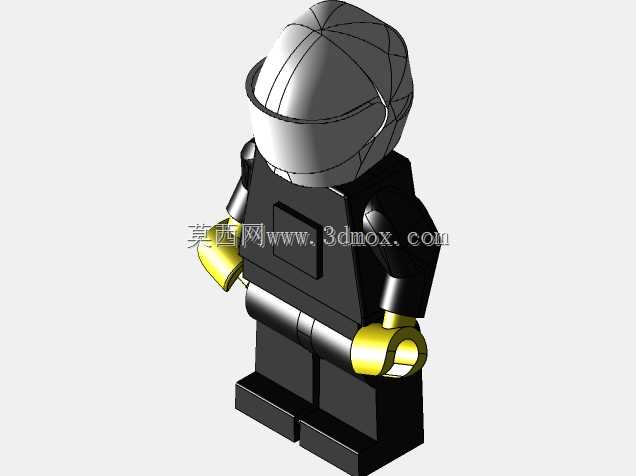

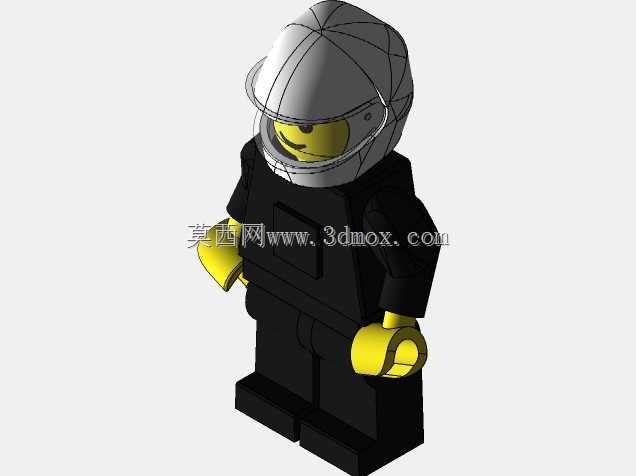

　　这款积木人仔造型的设计，最初是面向桌面创意摆件、科教积木套装配套组件的开发需求做的结构落地，在做结构拆解的时候，最先要匹配的是标准乐高式人仔的通用拼接公差，毕竟这类积木组件的核心要求就是和市面现有同规格积木件的互换兼容性，不能出现插接过松易脱落、或者过紧无法装配的问题。从功能层面看，这个人仔搭配的头盔组件做了分体式的结构设计，头盔壳体和透明面罩是两个独立的装配单元，面罩可以沿着头盔两侧的转轴位做小角度的翻转动作，还原真实警用头盔的面罩开合逻辑，人仔的手部、腿部都保留了标准积木人仔的活动关节，手臂可以绕肩部连接轴做360度旋转，手部的C型卡扣结构可以兼容同规格的积木配件，比如警用对讲机、指挥牌这类小附件都能直接卡接固定，腿部和躯干的连接位也做了限位结构，既可以保持直立摆放的稳定性，也能实现小幅度的摆姿调整，满足日常陈列展示的不同角度需求。

　　设计过程中没有做多余的异形曲面破面，所有的圆角过渡都控制在R0.3到R1.2之间，既还原了乐高积木人仔的圆润触感，也避免了注塑生产的时候出现应力集中的问题，头盔表面的分模线特意设置在了头盔侧后方的隐蔽位置，不会破坏正面展示的整体视觉效果。从安装边界和尺寸适配来看，整个人仔直立状态下的总高度控制在42毫米左右，躯干部分的宽度是16毫米，脚部的接地面积是12*10毫米，放在普通的桌面展示台、积木人仔收纳格里面都不会出现尺寸超界的问题，头盔部分的最大外径是22毫米，不会因为头部尺寸过大导致人仔重心前倾，站立的时候重心垂线刚好落在脚部接地范围的中心区域，哪怕是轻微的桌面震动也不会出现倾倒的情况。

　　很多人做这类积木人仔模型的时候容易忽略手部C型卡扣的开口尺寸，这次设计的时候特意把卡扣的开口宽度控制在1.8毫米，卡接同规格积木轴的时候，插拔力控制在8到12牛之间，既不会因为卡接过松导致配件容易掉落，也不会因为过紧让小朋友插拔的时候费力。另外这个人仔预留了灯光组件的安装空间，躯干内部做了直径6毫米的中空腔体，可以放入微型的纽扣电池供电的LED灯组，灯光可以从头盔的透明面罩位置透出来，实现警察灯的警示发光效果，腔体的走线槽特意沿着躯干内壁设置，不会影响外部的造型完整性，电池仓的开口设置在人仔的背部，用和躯干同色的小盖板做遮挡，更换电池的时候不需要拆解整个躯干结构，日常维护很方便。

　　在做结构校验的时候，特意把所有的装配柱的拔模斜度都设置成了1.5度，满足注塑模具的开模要求，不会出现倒扣无法脱模的问题，所有的壁厚都控制在1.2到1.8毫米之间，避免注塑的时候出现缩痕、缺胶的缺陷，人仔表面的印刷定位槽也做了0.2毫米的下沉设计，后续做表面移印的时候，图案的定位精度可以控制在0.1毫米以内，不会出现图案偏移的问题。这类积木人仔除了作为玩具组件使用之外，也可以作为工业设计专业的公差配合教学案例，用来讲解小型塑料件的卡扣连接、公差匹配、注塑工艺性的相关知识点，也可以作为3D打印爱好者的入门练习模型，因为整体结构简单，没有复杂的支撑需求，打印的时候不需要添加太多的支撑结构，后期处理的工作量很小。
