70x50规格尼龙合页结构设计

　　这款尼龙合页的三维结构，核心面向中小型室内门、设备检修门、轻型隔断门的铰接需求设计，在民用家装、工业设备护罩、仓储隔断等场景都有适配空间。不同于金属合页的厚重感，尼龙材质本身自带自润滑属性，日常开合无需额外加注润滑脂，在潮湿、轻度腐蚀的环境下也不会出现锈死卡滞的问题，很适合用在卫浴间隔断、户外设备舱门这类对防锈有要求的部位。

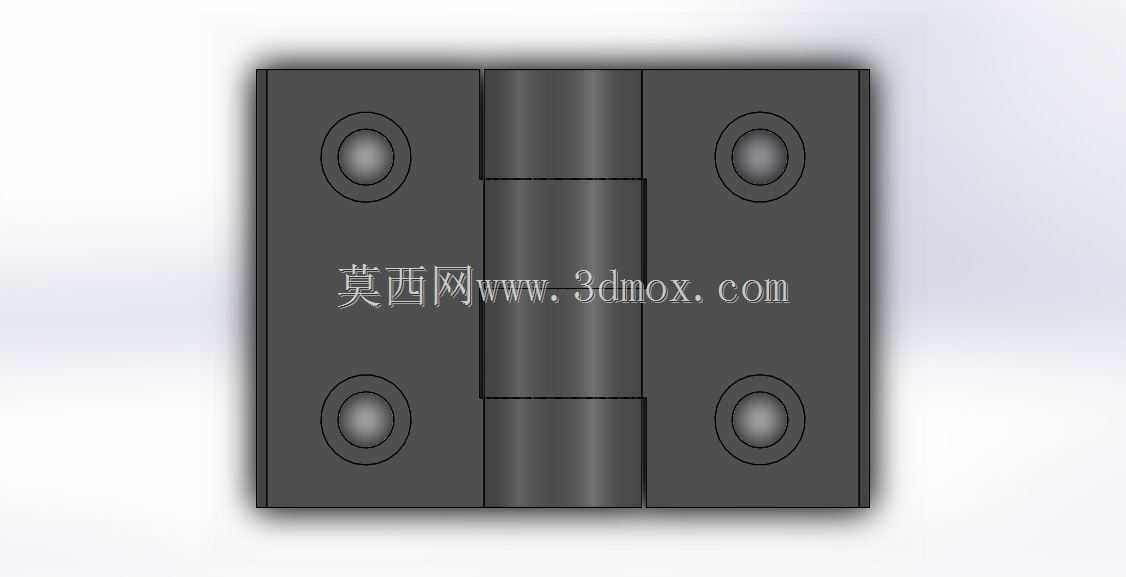

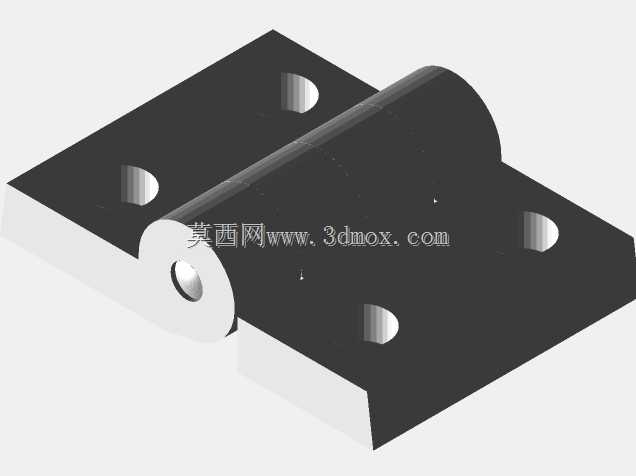

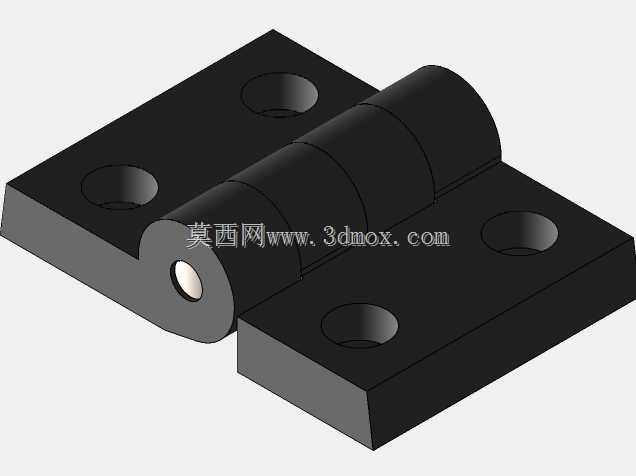

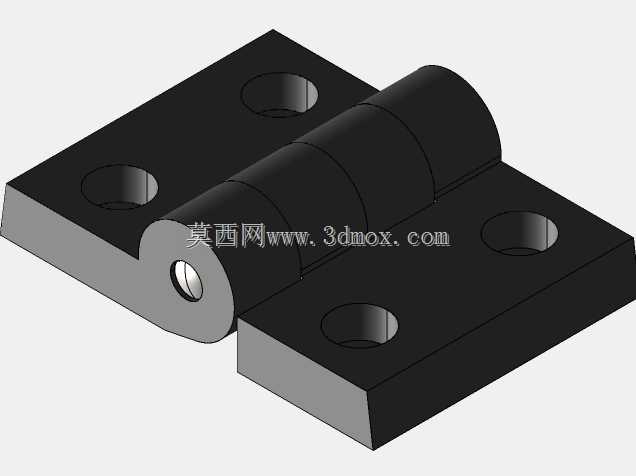

　　从结构设计逻辑来看，合页采用对称双页片加中置转轴的经典布局，页片上预留的四个沉头安装孔，刚好适配M8规格的内六角或十字沉头螺丝，沉孔深度经过精准测算，螺丝锁紧后端面完全没入页片平面，不会突出刮蹭门体或门框表面，安装完成后外观平整无凸起。中间的转轴段采用分段式凸台结构，既保证了开合过程中页片的同轴度，又减少了两个页片之间的接触摩擦面积，降低长期开合的磨损量，延长整体使用寿命。

　　尺寸边界上，合页闭合状态下整体外形为70x50mm的矩形，转轴中心到页片安装面的中心距为45mm，这个尺寸参数刚好适配市面上常见的45mm厚度门体，不管是45x45规格的铝型材框架门，还是45x90规格的型材搭建的中大型设备门，都能直接匹配安装，不需要额外调整门框与门体的铰接位置。页片厚度经过受力校核，在承受常规中小型门体的自重载荷下，不会出现页片变形、转轴偏移的问题，开合过程中门体的晃动量控制在极小范围内，保证门体闭合后的密封性与对齐精度。

　　设计过程中特意考虑了安装容错空间，安装孔的孔径预留了0.5mm的微调余量，现场安装时如果门框与门体的打孔位置存在小幅偏差，不需要重新扩孔，就能通过螺丝在孔内的小幅位移调整合页位置，降低现场安装的难度。页片边缘全部做了R1.5的圆角过渡，没有尖锐的棱角，安装和日常使用过程中不会划伤操作人员，符合工业设备的安全设计规范。尼龙材质本身的阻尼特性，让合页开合过程中不会出现金属合页那种碰撞异响，开合手感更柔和，用在对噪音控制有要求的办公隔断、实验室设备门上，能有效降低开合产生的噪音干扰。

　　不同于外露式金属合页需要做表面喷涂或电镀处理，尼龙材质本身可以直接做成黑色、灰色等常用工业配色，不需要额外做表面处理，生产工序更简单，批量生产成本也更可控。同时尼龙材质的绝缘属性，也让这款合页适合用在有绝缘要求的电气设备舱门上，避免金属合页导电带来的安全隐患。在三维建模过程中，所有配合面都做了公差匹配，转轴与页片轴孔之间采用间隙配合，保证开合转动顺畅无卡滞，同时间隙量控制在0.1mm以内，不会出现转轴晃动导致门体下垂的问题。页片背面与型材、门板贴合的面做了平面度处理，安装后能完全贴合安装面，不会出现局部翘起导致的受力不均，长期使用也不会因为局部应力集中出现页片断裂的问题。
