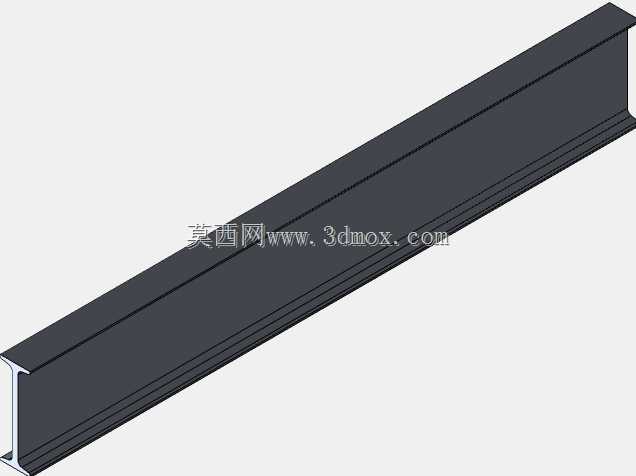

跨度一米工程用工字钢型材三维结构

　　该工字钢的有效跨度设定为1m，这个尺寸段的型材常被用于小型设备的底座承重梁、车间操作平台的次梁、自动化生产线的侧边支撑框架，也可作为小型起重设备的临时承载梁使用，在建模时特意保留了型材端面的完整截面轮廓，方便设计人员直接在装配环境中做端面拼接、法兰焊接、连接板配装的模拟，不需要额外对端面做修补处理。从设计逻辑来看，工字钢的翼缘主要承担弯曲工况下的拉压应力，腹板承担剪切应力，建模时严格区分了翼缘厚度、腹板厚度的比例关系，没有为了建模省事随意调整截面参数，确保后续做有限元受力分析时，模型的力学传递路径和真实型材完全一致，不会因为截面失真导致仿真结果出现偏差。在厂房主体结构搭建、重型设备支撑机架制作、大跨度管线桥架布设、工业平台承重梁设计等场景中，工字钢是应用频次极高的结构型材，其截面形态的力学合理性经过了上百年的工程验证，能在耗材量可控的前提下实现极高的强重比，相比等截面积的矩形方钢、实心圆钢，工字钢的截面惯性矩更大，在承受竖向均布荷载、集中动载时的抗弯抗变形能力优势明显。本次呈现的工字钢模型，截面完全遵循热轧普通工字钢的标准轮廓设计，上下翼缘保持平行，内侧无斜度，腹板与翼缘的过渡圆角做了精准还原，避免建模时出现应力集中的尖锐直角，完全匹配实际型材的轧制形态，不会出现和实物不符的结构偏差。

　　在安装边界的适配性上，该模型的翼缘宽度、腹板高度都符合常规工字钢的安装尺寸要求，可直接和标准的工字钢连接板、高强度螺栓、焊接支座做装配配合，不需要额外做尺寸修正，设计人员在做设备机架设计时，可直接调用该模型搭配角码、地脚螺栓等标准件，快速完成整体框架的搭建，大幅减少重复绘制标准型材的工作量。实际工程应用中，1m跨度的工字钢选型需要根据上部荷载大小确定具体型号，该模型的参数化结构可快速调整截面高度、翼缘宽度、板材厚度，适配不同荷载等级的使用需求，比如在轻型物料输送线的支撑场景中，可选用较小型号的工字钢搭配斜撑做加固，在重型冲压设备的底座支撑场景中，可选用更大截面的工字钢搭配加劲肋，避免腹板局部失稳。

　　建模过程中特意还原了热轧工字钢表面的圆角过渡细节，没有做过度的简化处理，因为在做焊接模拟、应力集中分析时，这些圆角位置的应力分布和直角结构有明显差异，过度简化会导致后续的工程计算出现误差，对于需要做结构仿真、装配干涉检查的设计场景来说，这些细节的还原直接决定了模型的实用价值。在管线综合支架的设计场景中，这类1m跨度的工字钢常作为主横梁使用，上部可排布电缆桥架、工艺管道、通风风管等多种管线，模型的标准化截面可直接匹配市面上常见的管卡、抱箍、吊架连接件，不需要单独设计定制连接件，能有效降低现场施工的加工难度，减少非标件的使用量，控制项目整体成本。

　　在设备改造项目中，设计人员可直接将该模型导入现有设备的装配环境中，核对工字钢和周边设备、管线、墙体的安全距离，提前排查安装干涉问题，避免现场施工时才发现尺寸冲突导致的返工。不同于定制加工的异形结构件，工字钢作为标准化的热轧型材，其截面尺寸、形位公差、材料性能都有统一的国家标准，建模时严格遵循国标规定的尺寸公差范围，确保模型和实际采购到的型材尺寸完全匹配，不会出现设计图纸和实物不符的问题。在做模块化钢结构设计时，这类标准长度的工字钢可作为基础单元，通过端部连接板拼接成更长的梁体，也可通过切割、钻孔、焊接加工成不同的结构部件，模型的实体结构可直接用于生成加工图纸，标注钻孔位置、焊接坡口、切割尺寸，直接指导车间的加工生产。
